超难的密封问题

81291961 · 发表于 2012-9-6 22:07

您需要登录才可以下载或查看，没有账号？注册

x

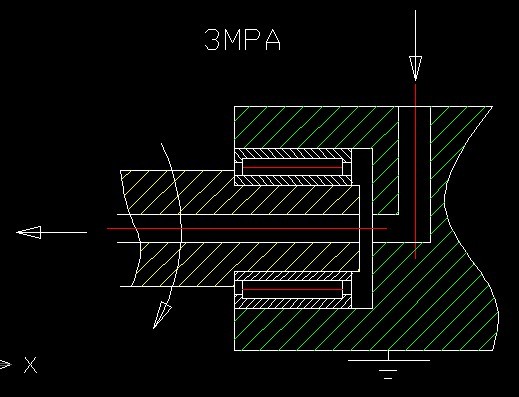

请教一下大家，3MPA，2000转，在已完成的组件做最少的改进，实现密封

ydxwh · 发表于 2012-9-7 07:18

在轴中间靠轴承位置留台阶装端面油封

submariner · 发表于 2012-9-8 12:02

看样子，你就是需要一个旋转接头，不过3MPa的压力的确有点高

81291961 · 发表于 2012-9-8 22:02

是的，我准备是用汽车自动变速箱的密封环实现

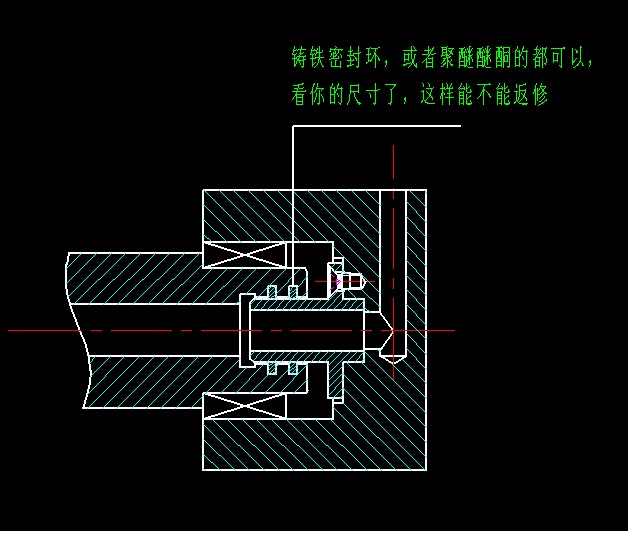

mawenjie0815 · 发表于 2013-1-20 03:33

本帖最后由 mawenjie0815 于 2013-1-20 03:36 编辑

加密封环，不知道具体尺寸啊！密封环也得2.5个厚啊！

小地主 · 发表于 2013-1-20 09:38

楼主设计的结构有问题，所以要密封就很难，5楼的结构复杂了，密封效果也不好，容易从螺钉处漏油。

276746538 · 发表于 2013-2-5 15:41

看不了图。

warthen · 发表于 2013-2-6 09:13

箱体上加个油封，位于轴承与箱体之间，不过压力3MP的油封没有见过。

YH2010 · 发表于 2014-6-3 17:14

螺钉处可以不漏油，嘉O型圈，5楼的结构是可行的，建议用铸铁密封环，可以多加几道。
