关于短齿问题紧急求助

WCX

求相互啮合两齿轮变位系数及齿顶高系数和是否短齿???
另短齿的计算公式是什么?
短齿的齿型与普通渐开线齿型的区别?
主动轴齿轮:M=1.75 -Z=12-压力角20°-测外径=25.9~26.2--侧公法线=8.65~8.83-跨2齿--中心距66
被动齿轮:   M=1.75-Z=62-压力角20°--测外径=111.9~112.3测公法线=35.2~35.4跨7齿--中心距66
哪位大侠帮一下   不圣感激!

niuershiye

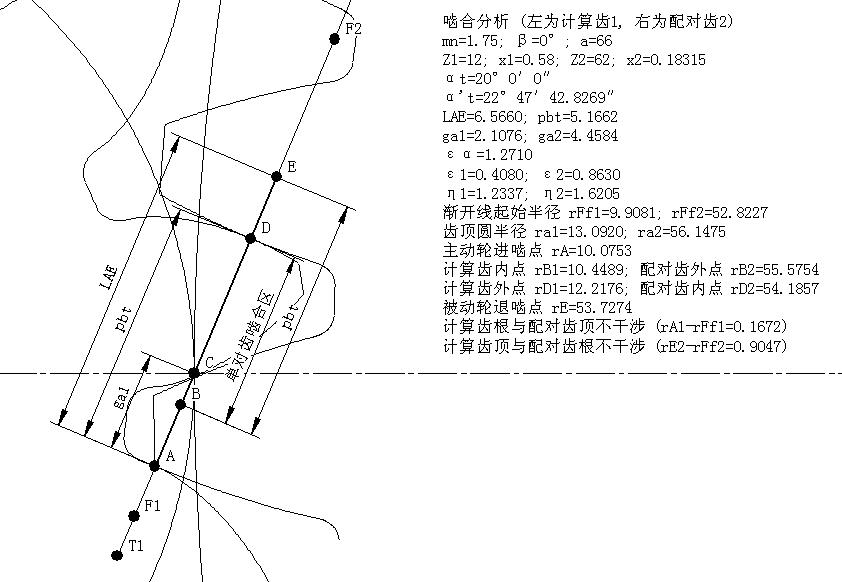

这些数据基本符合你的中间值

WCX

谢谢斑竹 你太棒了  太感谢了  有机会请你!
我们单位一位工程师把这对齿轮搞成中心距66.2(实际测量66)--齿顶高系数0.8--小齿轮变位系数+0.66-大齿轮变位系数+0.23--公法线同上!有无道理??
  且短齿齿型有和不同?
再次感谢

niuershiye

谢谢斑竹 你太棒了  太感谢了  有机会请你!
我们单位一位工程师把这对齿轮搞成中心距66.2(实际测量66)--齿顶高系数0.8--小齿轮变位系数+0.66-大齿轮变位系数+0.23--公法线同上!有无道理??
  且短齿齿型有和不同?
...
WCX 发表于 2009-6-28 15:50


登录/注册后可看大图

短齿似乎越来越少啦 。

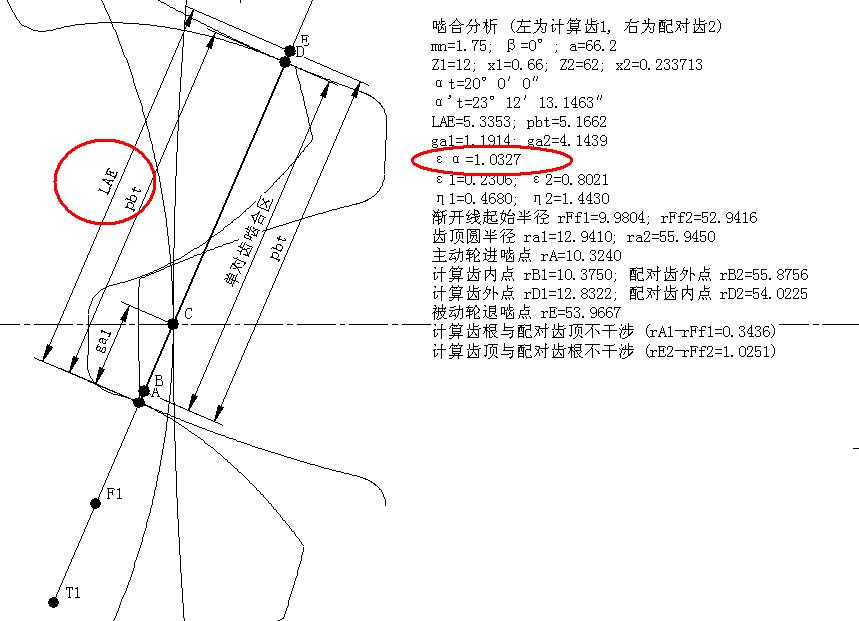

你的这些参数， 端面重合度太小拉 。

是请我吃饭吗？哪天，我买票过去。
