内啮合齿轮齿顶圆直径da的计算

lhlm

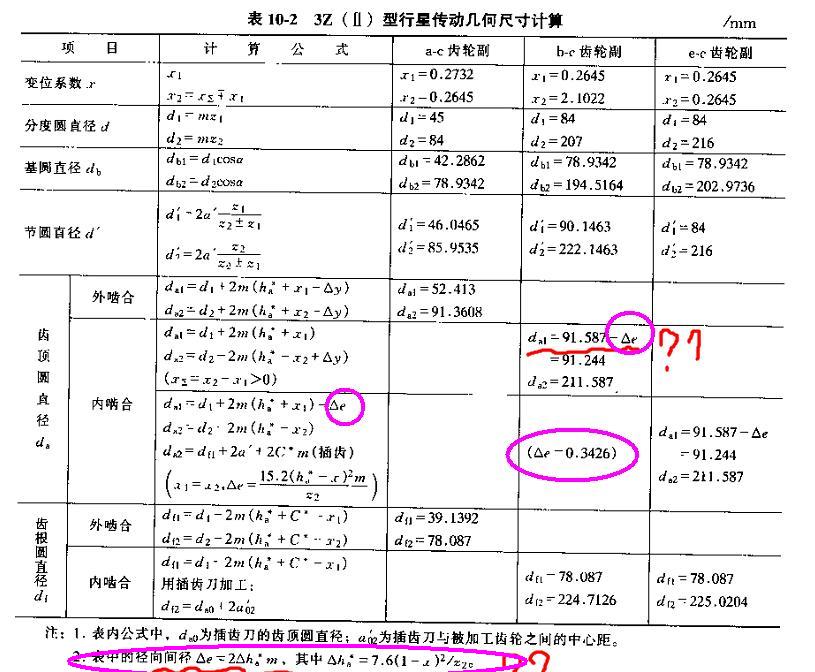

最近在研究《行星齿轮传动设计》中的3Z(II)——也就是3K-2——减速机的设计计算。


在进行几何尺寸计算时，看不明白其中内啮合齿轮齿顶圆直径da的计算中为啥有个△e?
我已在不明白的地方用圆圈画出，请大侠赐教。



hyfjy

单独看一下角度变位齿轮内啮合计算公式就能知道这个齿顶高降低系数的来历了。只要是角度变位进行啮合的齿轮副，与配偶齿轮小径较近的那个大径或小径就有个齿高降低系数要计算，在计算圆直径时就得减去这个计算得到的齿顶高减小量，都是减一个正值。

lhlm

hyfjy 发表于 2012-8-26 20:52


登录/注册后可看大图

单独看一下角度变位齿轮内啮合计算公式就能知道这个齿顶高降低系数的来历了。只要是角度变位进行啮合的齿轮 ...

找出来了，是防干涉而加上的参数。
