【转帖】你知道世界上最小的齿轮有多大吗？

woodee

（此贴转自中国机械社区）

1973年，日本爆发石油危机，政府提倡全国企业减少耗能，爱知县一个生产齿轮的小企业、日本树研公司的总经理松浦元男，从这场危机中看到新的商机：节能将成为一种趋势。他觉得，所有的产品都会变得越来越小，而要缩小产品，首先就必须缩小产品的组成零件。
当时，日本同行业中，能生产出最小的金属齿轮重约百分之一克，这种齿轮常被用在手表上。松浦元男买回50多块精工和西铁城手表，一一拆开，看看能不能用塑胶齿轮来代替它们，生产出更小的齿轮。
1986年，树研终于成功研发出千分之一克重的树胶超小齿轮。理光，卡西欧等钟表公司纷纷主动上门来，和树研公司签订合作协议。
松浦元男并没有就此满足，很快，万分之一克重的齿轮被树研成功开发出来。有些日本匠人说，如果树研能生产出十万分之一克的齿轮那才算真正的成功。
“好，让我们再跳一跳，就生产出十万分之一克的”松浦元男应战了。
1988年5月，十万分之一克的齿轮诞生了。瑞士著名的斯沃琪手表集团。英国汽车零件制造商百代适等公司纷纷与树研签订协议，要求订货。由于没有竞争对手，树研公司基本上不给购买方讨价还价机会。
之后，十万分之一克的齿轮逐步用于微型相机。摄像机和特型手机、电脑上，随后还被各国政府大量采购，用在迷你侦察机上，以减轻飞机体重，便于作业。
就在人们都认为不可能再有更小的齿轮时，松浦元男又悄悄地开始另一项更不可思议的研发。有人劝他不要再研发这种没有用处的齿轮了，松浦元男却坚信，只要研发出来，迟早能派上用场。
2002年8月，树研公司生产出百万分之一克的齿轮。它被称为粉末齿轮，其直径0.15毫米，最宽处0.08mm，整个齿轮面积大约与一根头发丝的横截面积相同，但就是如此小的齿轮上面，竟然还均匀分布着5个小齿，能够像普通齿轮一样运转，而一次生产4个这样的齿轮，只需要3.5秒。正如松浦所料，如今这种粉末齿轮已经被美国几家顶级医院的医生安装到人造纤维血管的道观前段，用于清扫脑梗塞患者的脑血管，成为保命的重要医疗器材。
现在，这家只有100多人的日本小企业所生产的产品，已经占据全球超小齿轮市场的70%以上的份额，每年利润上亿美元。（估计员工福利的老好了）
没有止步，只有超越，松浦踮起脚尖，带领树研不断向上跳跃，不断实现自我超越，终于摘到了世界上那一颗如钻石般的最小桃子。

mrmrw

日本树研公司是目前世界上做微型塑料齿轮的第一把交椅！
现在树研收购了在珠海的“斯沃琪”的一个工厂，帮助其做组装！
在树研收购该公司之前，我帮着做过一个小齿轮给珠海的“斯沃琪”分公司！
说句实在话，做微型塑齿的关键就是加工设备+检测方法+生产工艺！
**********

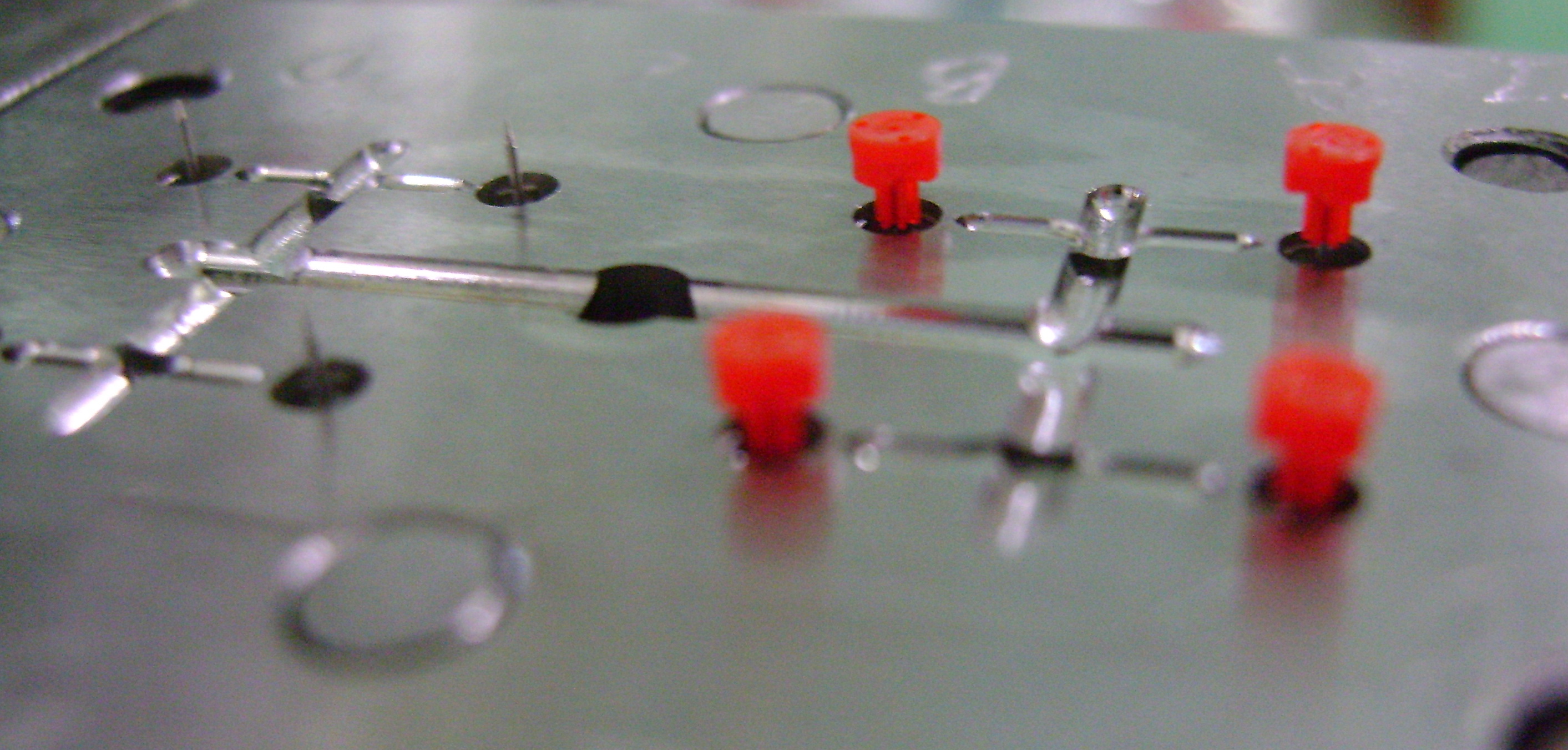

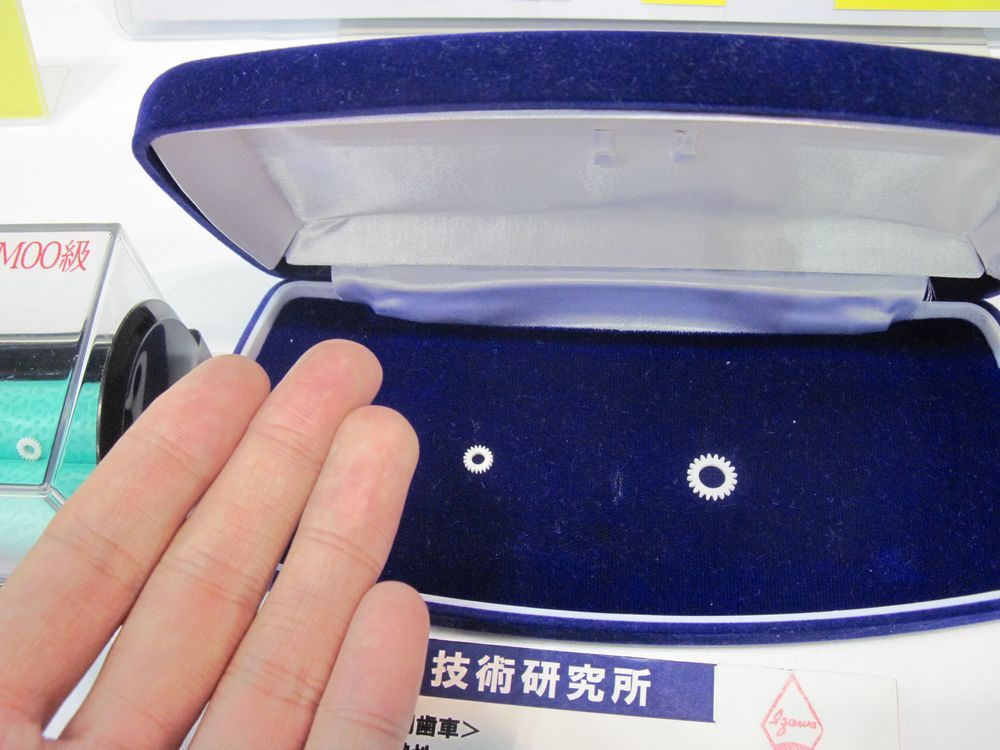

给个我当时拍的图看看吧，这个齿轮是6个齿的！


**************
这个齿轮直径1mm多点，试验模具8穴，中心有孔，还需要内嵌磁钢（环形）的！
材质是POM的。我们用0.05mm的线丝线割齿轮型腔！
几何尺寸最大公差为0.005mm！

minzi

是越小越难做。矮牛的花种子1千粒只有一克，直径也就0.2毫米。种时只能用牙签蘸湿了，
沾上一粒轻轻放在喷湿了的育苗土上。一咳嗽就不知道哪里去了！

woodee

mrmrw 发表于 2012-8-25 10:08


登录/注册后可看大图

日本树研公司是目前世界上做微型塑料齿轮的第一把交椅！
现在树研收购了在珠海的“斯沃琪”的一个工厂，帮 ...

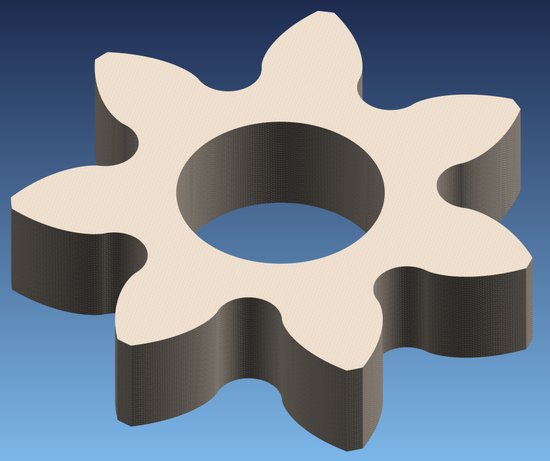

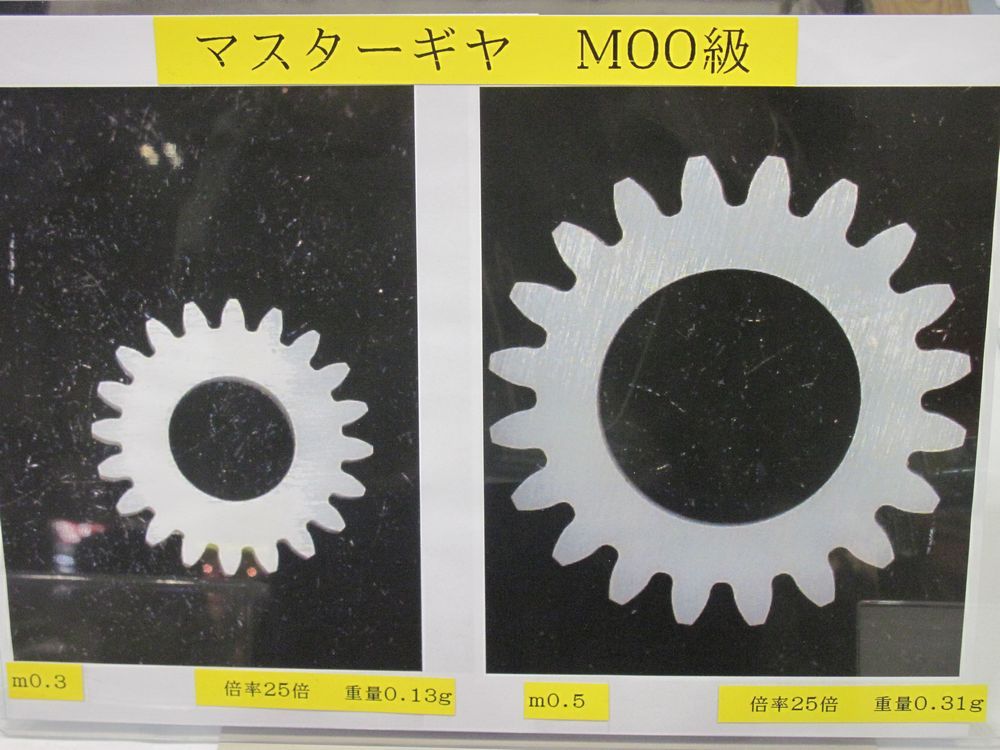

按照上图所示7齿塑胶齿轮计：

百分之一克，模数0.5；
千分之一克，模数0.25；
万分之一克，模数0.115；
十万分之一克，模数0.05；
百万分之一克，模数0.025。

里程碑式的突破有二，一是模数0.25，80年代初，线切割有了工业运用；
                                   二是模数0.025，也就前几年，钼丝直径小于0.03的线切割技术成熟并得到运用。
所谓工欲善其事必先利其器也。

可以肯定，日本在显微加工方面，还有些技术没公开，我们根本不知道。

woodee

minzi 发表于 2012-8-25 13:15


登录/注册后可看大图

是越小越难做。矮牛的花种子1千粒只有一克，直径也就0.2毫米。种时只能用牙签蘸湿了，
沾上一粒轻轻放在喷 ...

呵呵，是否估算有问题？
直径0.2，高度0.35的圆柱，即便按照黄金比重19.3克/cm^3，也得4712个，才到1克呀。

yuchunjin

只有微型的和巨型的才有竞争力！

derric

微型的潜力巨大，就是不知是用什么设备和工艺加工出来的
