求助：这个齿轮副的变位参数应该是多少？

lhlm

外啮合
模数=2
小齿轮齿数=12
大齿轮齿数=34
中心距=47
变位系数和=0.538
啮合角=23.118°

也就是说xΣ=0.538，那么，大小齿轮的变位系数是多少？x1？x2？
我不会分配~
求教~

lhlm

线图不好查，我的不清楚~~

mcray23

齿数Z                变位系数
12              0.495
34                0.043

现在算变位系数哪还要查什么图啊
都直接用等滑动率算的

hyfjy

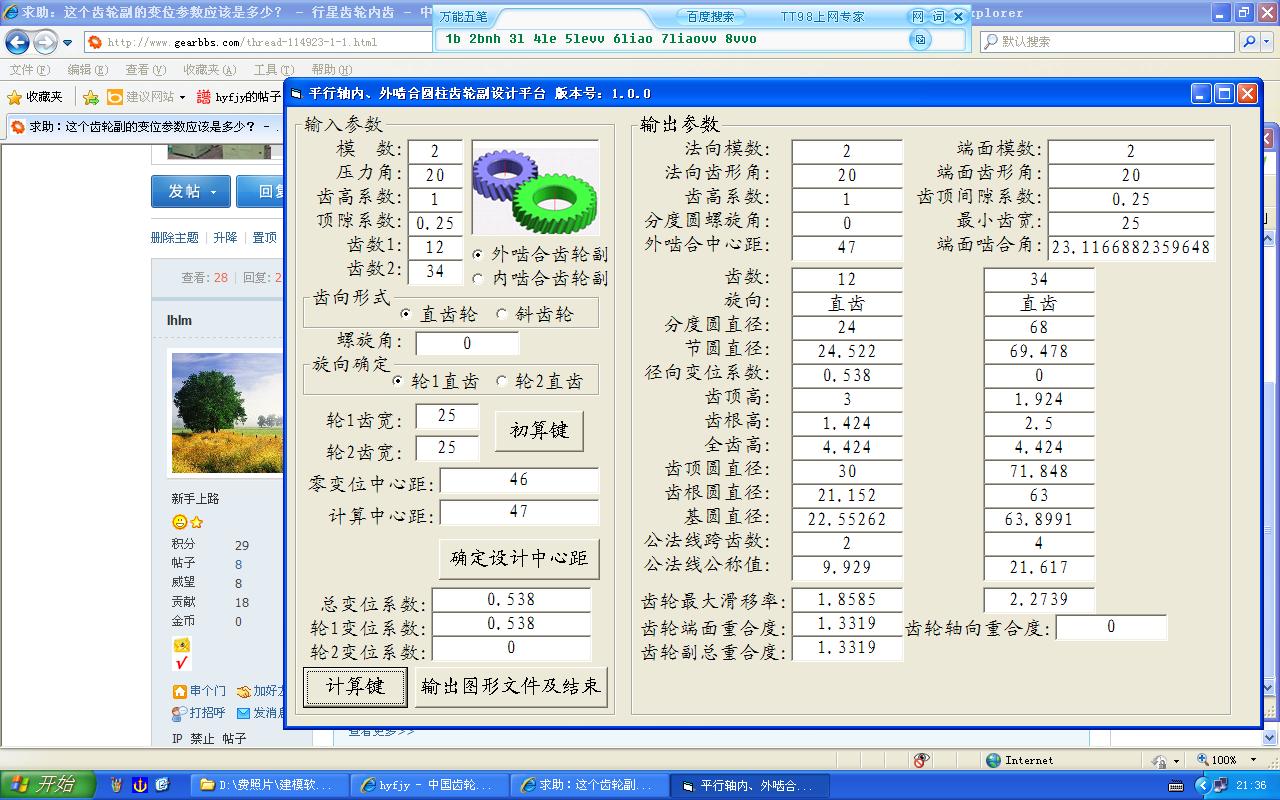

试计算了一下：



作图可以看出，小轮齿根较强壮，大轮也较均称：



计算的记录：

    外啮合圆柱齿轮副计算输入数据一览表  计算日期:2012-08-22
    软件作者:费家怡   计算时间:21:36:44
法向模数          Mn =           2
齿数              Z1 = 12       Z2 = 34
输入齿轮最小齿宽 B =  25
端面模数          Mt = 2
法向齿形角       αn = 20
齿高系数         Ha′= 1
齿顶间隙系数     C′ = 0.25
端面齿形角       αt = 20
分度圆螺旋角      β = 0           直齿轮副

     外啮合圆柱齿轮副计算结果
模数:               M =     2
齿数:               Z =     12               34
分度圆螺旋角:       β=     0
齿宽:               B =      25              25
法向压力角:        αn=     20
端面压力角:        αt=     20
端面啮合角:       αt'=     23.11669
中心距:             L =     46.9996
分度圆直径:         d =     24    68
节圆直径:           d'=     24.522             69.478
径向变位系数:       X =     0.538                0
齿轮副计算齿宽:     b =      25
齿顶高:             ha=     3   1.924
齿根高:             hf=     1.424             2.5
全齿高:             h =     4.424             4.424
齿轮齿顶圆直径:     De=     30      71.848
齿轮齿根圆直径:     Df=     21.152                63
基圆直径:           Do=     22.55262           63.8991
齿轮端面重合度:     Ea=     1.3319
齿轮轴向重合度:     Eb=     0
齿轮总重合度:       E =     1.3319
最大滑动率:         F =     1.8585              2.2739
公法线跨齿数:       K =     2                    4
公法线公称值:       W =     9.929                21.617


评说：这组齿轮不宜用等滑移率进行计算，毕竟大小齿传动比有2点几，应当尽量把小轮的变位系数放大点，何况中心距只加大了零变位时的半个模数，用这样的方法，齿面最大滑移率比为1.8585比2.2739，比较合适。

lhlm

hyfjy 发表于 2012-8-22 21:49


登录/注册后可看大图

试计算了一下：

谢谢您，很详细！
您的软件也不错！我也去找一个，手工算很麻烦，我在excel上列公式就花了好长时间！！
