减速比为16，二级行星减速机。寻求验证

KANNY

设计参数：电机输入功率N=2.2KW，输入额定转速n1=1500r/min,理想传动比i=16,二级减速。
                 方案初选：二级减速方案，名义速比i1=4， i2=4，齿轮类型：直齿 ，高变位, Np=3。
                           一级配齿Za=26   Zb=76    Zc=25模数M=1.5 ,
                                               二级配齿Za=24   Zb=96    Zc=36模数M=1.75
                              结构形式：一级太阳轮转动，内齿圈固定，行星架转动输出
                         二级太阳轮主动，内齿圈输出，行星架固定
                 问题点：1.验证方案是否可行正确，提供具体的计算参数以及过程结果
                         2.当初选方案不成立的情况下，给予一个最佳的设计方案。
                 备注：望论坛各位高手和牛爷给予指点。 不允许抄袭本结构设计，谢谢


woodee

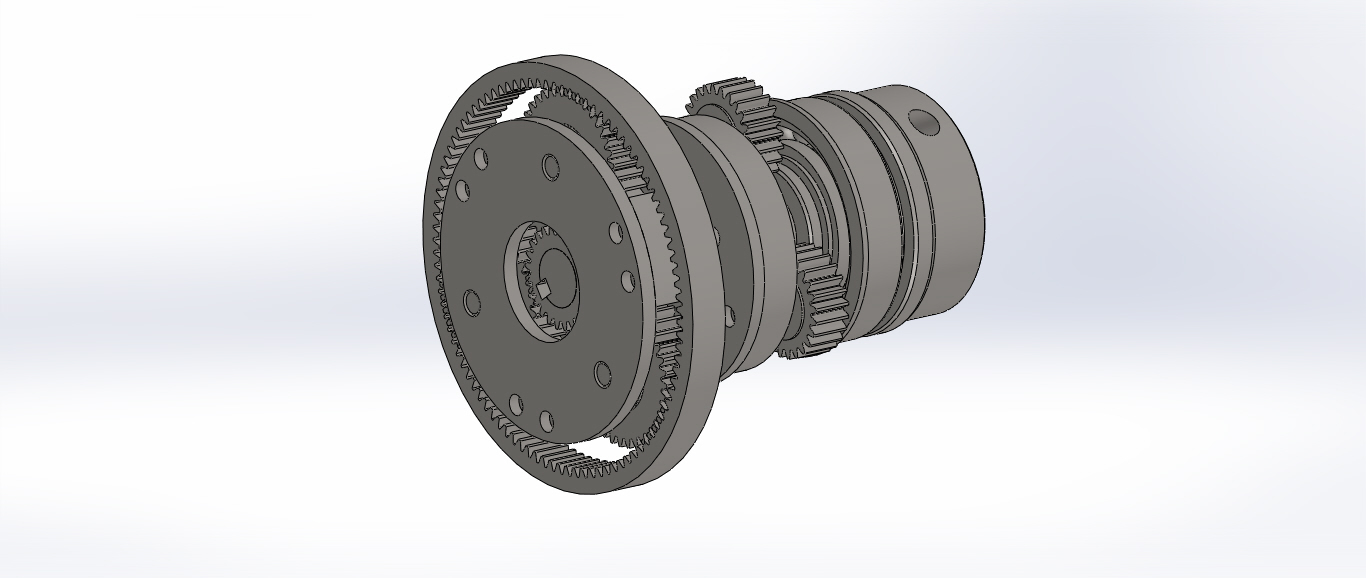

正好做了速比16的，参看https://www.gearbbs.com/forum.php?mod=viewthread&tid=114283&pid=410500&page=1&extra=#pid410500 8楼：


登录/注册后可看大图

KANNY

woodee 发表于 2012-8-22 17:02


登录/注册后可看大图

正好做了速比16的，参看https://www.gearbbs.com/forum.php?mod=viewthread&tid=114283&pid=410500&page=1&e ...

谢谢指导
