哈默五轴加工中心加工螺旋伞齿轮

songgang1986 · 发表于 2012-8-22 08:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

Hermle德国哈默C50U五轴加工中心-螺旋伞齿轮.part3.rar (976.56 KB, 下载次数: 113)

Hermle德国哈默C50U五轴加工中心-螺旋伞齿轮.part2.rar (976.56 KB, 下载次数: 75)

Hermle德国哈默C50U五轴加工中心-螺旋伞齿轮.part1.rar (976.56 KB, 下载次数: 69)

Hermle德国哈默C50U五轴加工中心-螺旋伞齿轮.part4.rar (444.88 KB, 下载次数: 72)

woodee · 发表于 2012-8-22 12:23

本帖最后由 woodee 于 2012-8-22 12:36 编辑

woodee · 发表于 2012-8-22 12:35

百度Hermle德国哈默，网上视频很多，贴或链接就行了。
许多人下载，会影响网站速度。

songgang1986 · 发表于 2012-8-22 13:10

我们打算用通用刀具加工螺旋伞齿，有兴趣的朋友可以来一起交流

woodee · 发表于 2012-8-23 17:10

songgang1986 发表于 2012-8-22 13:10

登录/注册后可看大图

我们打算用通用刀具加工螺旋伞齿，有兴趣的朋友可以来一起交流

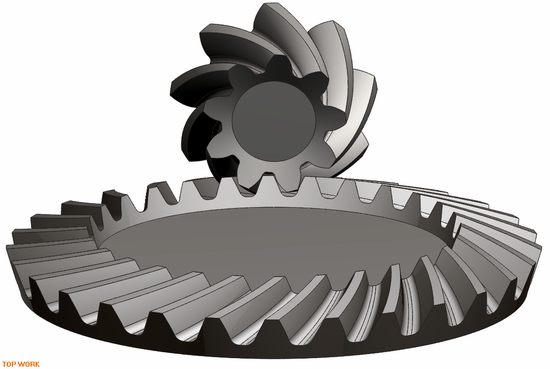

我这里刚好有一3D模型，等角螺伞Z09:28，模数4，螺旋角35°，侧隙0.25，修形都在小轮。

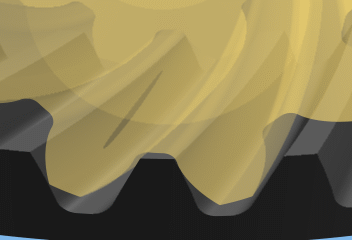

接触区比例0.5，啮合痕迹下图示：

stp格式3D压缩文件：

CSBG0928stp.rar (1.38 MB, 下载次数: 22)

等角螺伞，对于通用刀具加工而言，最大的好处是：沿着任意锥面上齿线切削时，因螺旋角在此线上处处相等，就是说，包络面刀具不用有摆动动作。这对编程和加工效率都是有益的。

此模型，大轮外径115，不大不小，正好试加工。
楼主有兴趣，不妨试一试。

songgang1986 · 发表于 2012-8-24 07:45

woodee 发表于 2012-8-23 17:10

登录/注册后可看大图

我这里刚好有一3D模型，等角螺伞Z09:28，模数4，螺旋角35°，侧隙0.25，修形都在小轮。

谢谢woodee前辈提供的宝贵的材料，我们在考虑用通用刀具加工伞齿，主要的思路是用其模拟切齿刀盘的切削运动，但其可行性和具体的加工方式还有待进一步分析，如果前辈在这方面有经验的话还希望指点一二；您说的等角伞齿是指螺旋角么，如果是的话那么齿线就不是圆弧段了，这种齿轮还能不能用切齿刀盘加工？小弟实际经验不多，说的不贴切的地方还望批评指正！

woodee · 发表于 2012-8-24 11:00

songgang1986 发表于 2012-8-24 07:45

登录/注册后可看大图

谢谢woodee前辈提供的宝贵的材料，我们在考虑用通用刀具加工伞齿，主要的思路是用其模拟切齿刀盘的切削运 ...

不用客气！
所谓“通用刀具”，我理解是立铣刀、球头铣刀、牛角铣刀、侧刃铣刀等等。

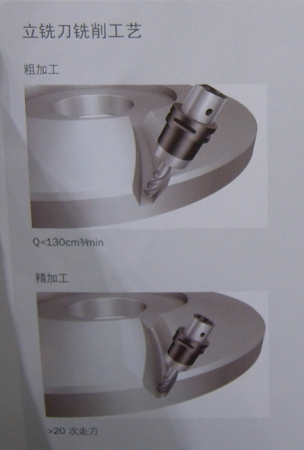

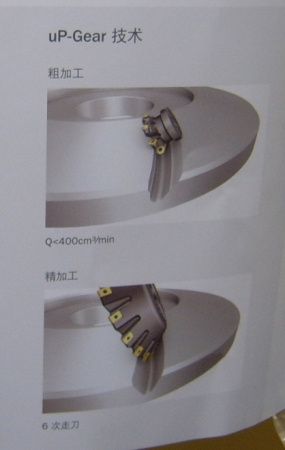

加工一般就是下图形式：

登录/注册后可看大图

专用机床上加工用的专用刀盘，齿制不同，刀盘也不同。而您谓的刀盘，是指什么？

而选用通用刀具，在通用CNC上加工，一般都会根据齿面情况，选择合适的通用刀，走不同于专用刀盘的路径。

songgang1986 · 发表于 2012-8-24 11:21

woodee 发表于 2012-8-24 11:00

登录/注册后可看大图

不用客气！
所谓“通用刀具”，我理解是立铣刀、球头铣刀、牛角铣刀、侧刃铣刀等等。
加工一般就是下图 ...

恩，通用刀具我感觉用到的可能会是普通立铣刀、球头刀或者是带有一定锥度的立铣刀；我现在分析的主要是格里森制的弧齿轮，那么刀盘就是格里森铣刀盘，主要也是想用立铣刀来模拟格里森刀盘的展成加工。不知道国内在这方面做到什么程度了，有没有形成生产力，在网上了解国外早已实现了用普通的五轴机床实现伞齿的加工，您贴出的图应该是山特维克推出的盘铣刀，用在通用的五轴加工机床上，加工效率应该也很高。

woodee · 发表于 2012-8-24 12:42

songgang1986 发表于 2012-8-24 11:21

登录/注册后可看大图

恩，通用刀具我感觉用到的可能会是普通立铣刀、球头刀或者是带有一定锥度的立铣刀；我现在分析的主要是格 ...

有了3D模型，就不用去分析弧齿加工刀盘的运行情况，直接按任意曲面的铣削法进行齿面的CNC加工。
实话说，想搞清楚弧齿床的加工调整原理，以及什么单刀法、两刀法、刃倾法、变形法……，要想清楚到理解齿面的每个点法线、曲率的地步，没有一两年，没人能搞明白。

songgang1986 · 发表于 2012-8-24 13:08

woodee 发表于 2012-8-24 12:42

登录/注册后可看大图

有了3D模型，就不用去分析弧齿加工刀盘的运行情况，直接按任意曲面的铣削法进行齿面的CNC加工。
实话说， ...

哦，是这样，随着对伞齿的了解，我也感觉这行其实水挺深的，谢谢您给给的提示！
