台湾APEX AB090型号行星减速机建模及仿真

zhaohuawo · 发表于 2012-8-10 08:58

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

公司最近买了一台APEX AB090的台湾精锐科技的行星减速机。。。。。。

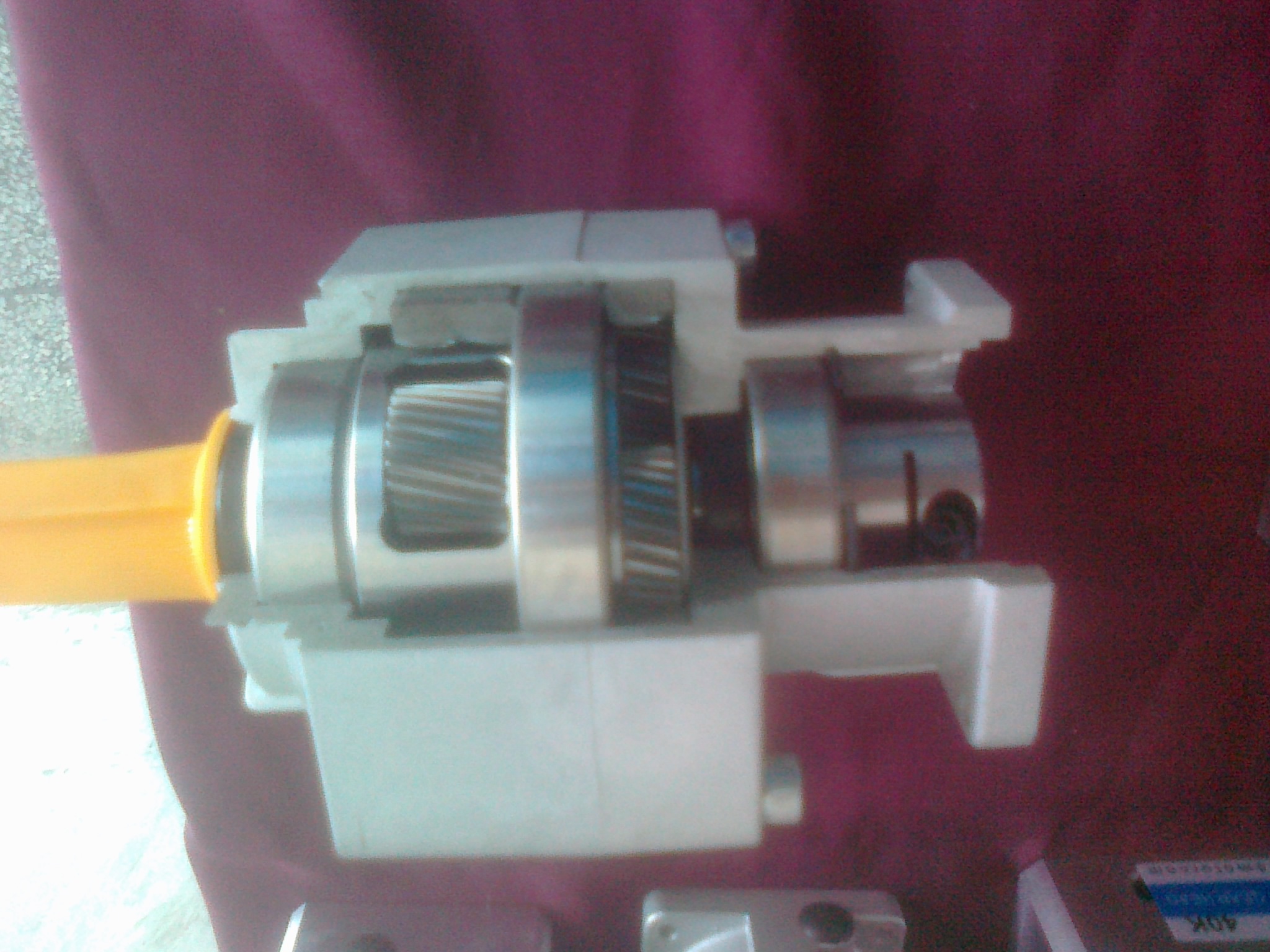

被我拆了 = = 准备做个样品出来。。。。
好吧刚毕业。。。。只能先从山寨+创新开始了。。。。。

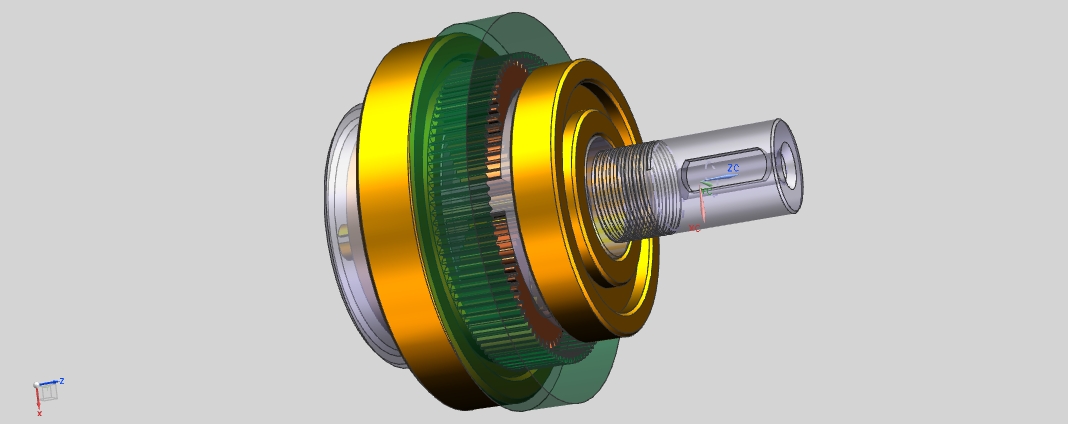

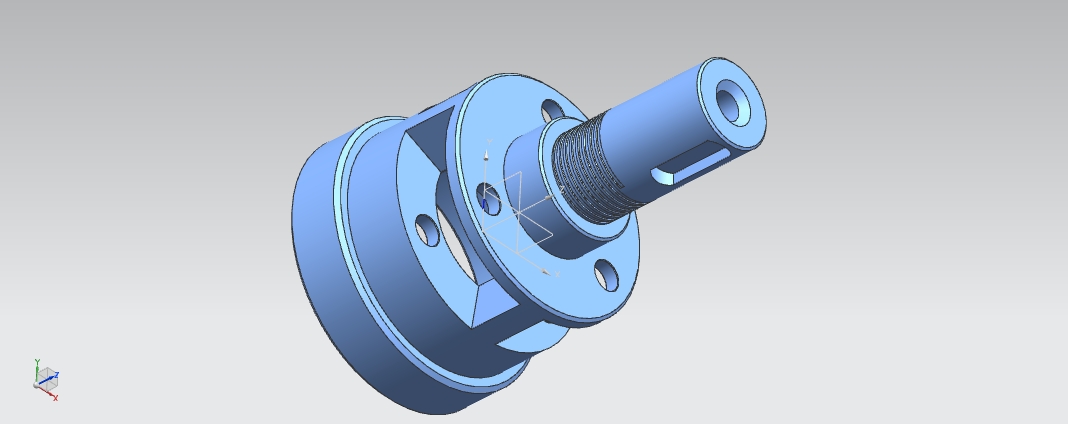

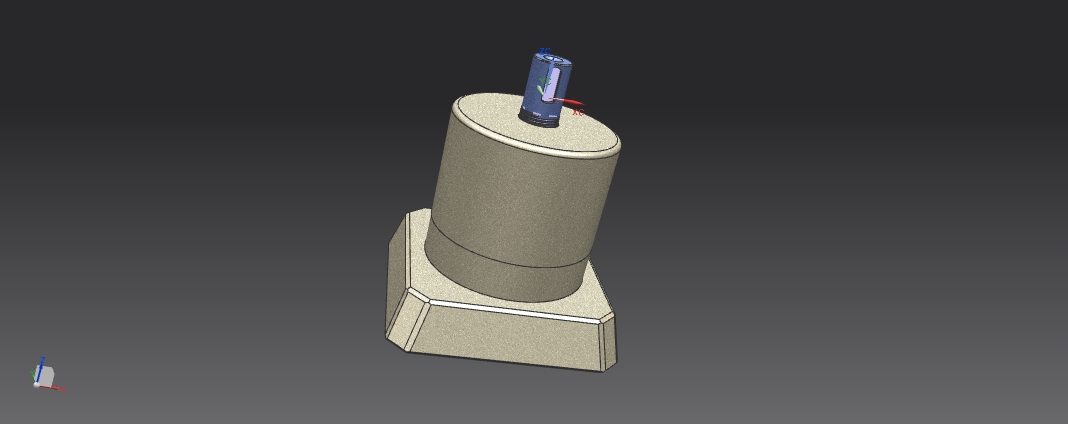

建模仿真一天就完成了。。。结构很简单不过样机里面采用的全部是斜齿。。。。非标设计。。
根据自己测得的数据模数是0.6多一点的。。。去市场上转了一圈。。。买都买不到。。。（大部分商家最小只卖模数1的。。不知道是小模数的销量不好还是什么。。。而且斜齿轮一般都要预定。。。）
设计的时候换成了直齿轮。。。模数采用的是用2整修的为了使齿轮啮合间隙更小减少噪音增大啮合面齿数19 40 101 。。我刚毕业。。没什么设计经验。。。齿数配比一般选用
太阳齿数+齿圈数=3倍的行星齿数以前老师说这样比较稳定 = = 不知道还有什么方法定齿数没。。。希望大家能告诉我。。

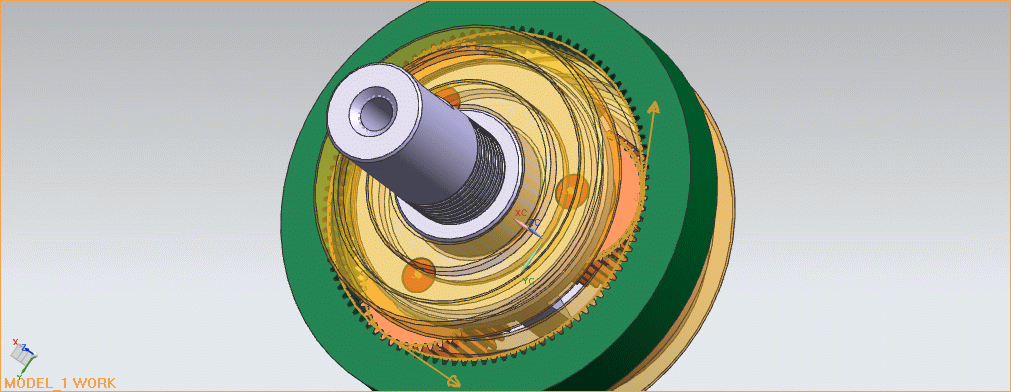

仿真：

zhaohuawo · 发表于 2012-8-10 09:00

= =。。。。。求助齿数有什么其他方法配比吗还是要求三等分就好了嘛

qdtruck · 发表于 2012-8-11 10:03

按照测绘的参数做就可以了！

zd-motor · 发表于 2012-8-11 14:25

谁说斜齿是非标呢？
看了一通不了解楼主想表达什么？

zd-motor · 发表于 2012-8-11 14:26

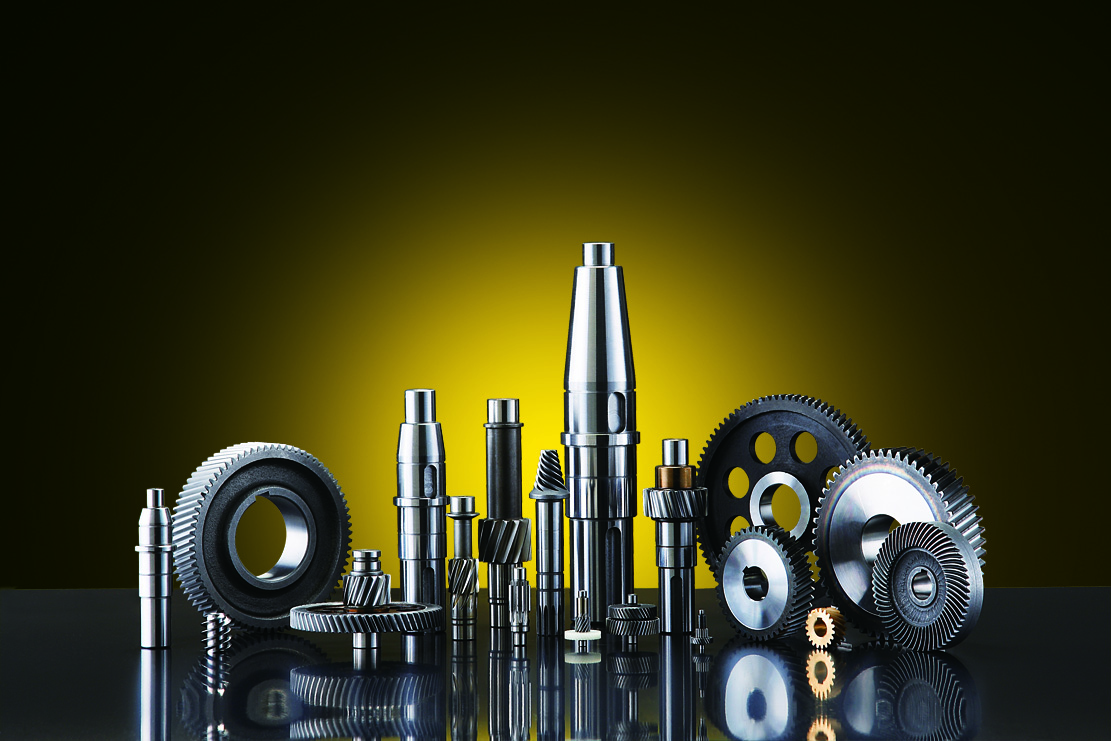

登录/注册后可看大图

我也做斜齿的

zd-motor · 发表于 2012-8-11 14:27

登录/注册后可看大图

zd-motor · 发表于 2012-8-11 14:28

登录/注册后可看大图

284618282 · 发表于 2012-8-20 22:04

我也是做斜齿的，有需要的留言！齿轮精度绝对OK
