锥齿轮接触区标准问题 求助各位行内大师。。。

cqi_08

我做的是 齿轮的装配  在一对锥齿轮的装配过程中需要进行接触区的测试。其中手册给出的标准如图所示，

在图中定义了 什么样的接触区是合格和不合格的。那位大师能帮小弟理解一下这幅图的含义 尤其是这两句
1. pattern  run-off  is  allowable at  toe end    这句中的 run-off  如何理解？
2. no breakover is allowed on crest  这句中的breakover 如何理解？
这幅图困扰小弟好长时间   不胜感激。。。

ps蜘蛛

1、接触区允许在小端溢出，是允许跑出小端的意思？

ps蜘蛛

2、越过齿顶线是不允许的？

cqi_08

ps蜘蛛 发表于 2012-8-6 22:11


登录/注册后可看大图

1、接触区允许在小端溢出，是允许跑出小端的意思？

跑出小端什么意思呢？亲。。

syyyyyy

楼主，你的资料从什么地方来的，能不能共享一下。谢谢

cqi_08

syyyyyy 发表于 2012-8-7 08:35


登录/注册后可看大图

楼主，你的资料从什么地方来的，能不能共享一下。谢谢

资料里面只有这一部分涉及到接触区的问题 其他的就是一些装配方法

ps蜘蛛

cqi_08 发表于 2012-8-7 08:11


登录/注册后可看大图

跑出小端什么意思呢？亲。。

你把接触区不断的往小端调，就跑出去啦

cqi_08

ps蜘蛛 发表于 2012-8-7 19:27


登录/注册后可看大图

你把接触区不断的往小端调，就跑出去啦

怎么能看出来跑出去没有跑出去呢 ？？

ryt28

1、接触区允许在小端
2、不允许边缘(齿顶)接触

121215326

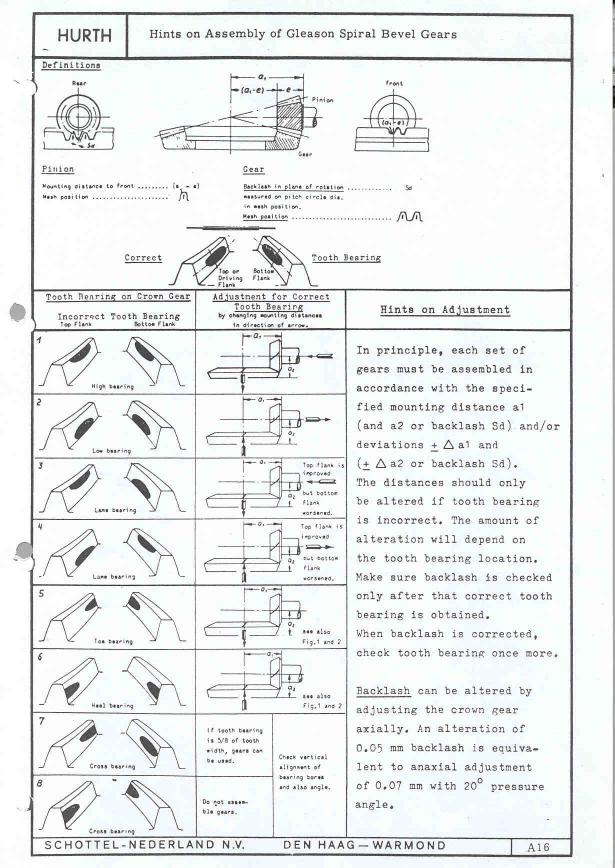

我这个图清楚一点。螺伞齿轮制造时都是鼓形的，受载后才完全贴合，所以在装配时贴合面为中间偏小头为好，结合长度70%。一般调到厂家出厂时留下的印子就可以了。
