有关弧齿造型-不走弯路，不要投机，正确创建螺伞模型的方法

MrZhang · 发表于 2009-6-10 14:45

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

0、螺伞的齿面完全取决于加工，由此齿面建模必须从加工做起。
1、根据使用条件设计齿轮基本参数，根据性能要求设计、计算基本加工参数。
2、建立齿轮加工的数学模型，建立模拟的机床加工坐标系，由刀具齿面方程（切削锥面方程），通过坐标变换，并体现加工参数，得到隐式齿面方程。
3、根据齿坯几何（外锥距、齿面宽、各个锥角、齿根圆角等）剪切齿面得到齿面片，或由刀具切削刃上取一系列离散点，经坐标变换得齿面上的一系列离散点。
4、由（3）得到的齿面片，合并曲面片（齿顶、齿根、凸面、凹面），用该曲面剪切齿坯，得到模型。

说明：以上内容充分体现了实际加工。

后续会给大家一个完整的模型，包括建模过程，不过齿面数据必须自己计算（过程繁琐，已程序化）

看到大家对于弧齿造型的兴趣，有点看不下去了，给大家一个模型！以认清楚弧齿造型的正确方法！用UG6.0
按照我说过的上述过程，发个真正的弧齿锥齿轮，大家可以自己动手继续分析一下运动、接触区，看看。
本模型齿面可以作为齿面测量的理论数据点（齿轮测量仪），可以用于模具法加工弧齿锥齿轮：精锻，粉末冶金，注塑等！有在相关方面有项目合作兴趣的给我留言！
国内常见的斯太尔齿轮造型：

17-28.rar (986.25 KB, 下载次数: 258)

接触区：

assemblyContact.rar (50.55 KB, 下载次数: 140)

用于造型用的精确加工数据TCA分析图：

17-28TCA.rar (997.82 KB, 下载次数: 184)

woodee · 发表于 2009-6-10 16:48

期待楼主讲解！

freefreemen · 发表于 2009-6-10 18:42

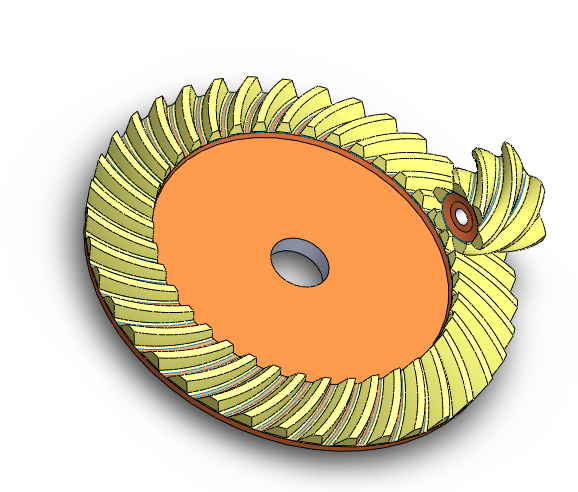

用Gearwizard就行了

poxiangzi · 发表于 2009-6-10 21:16

用Gearwizard就行了
freefreemen 发表于 2009-6-10 18:42

登录/注册后可看大图

“Gearwizard”是UG的插件吧？没有用过，不知道可否看到建模过程。

stevenchou · 发表于 2009-6-11 08:45

楼主模型呢，给个图片说明不了问题呀，请把模型制作过程讲清楚，主要是怎样造曲面！

freefreemen · 发表于 2009-6-11 09:04

输入参数自动生成的，没有建模过程:o

wangben1017 · 发表于 2009-6-11 09:32

顶，楼主什么时候能把建模的过程发给我们看看呢，急啊，楼主快些吧，顶~~~~~

zhenghua · 发表于 2009-12-22 22:31

齿轮软件多的是，但是谁敢用来做分析，哄小孩子还行，东西要自己弄出来的用着才放心，期待中........

along2004386 · 发表于 2009-12-24 09:25

楼主讲的方法是正确的，也是根据格里森的齿面成形原理进行建模，比我们用齿线扫描更加接近实际轮廓。但是需要经过接触分析来看空载时接触斑点的状况才行，其实挺难的，我也是知道这样正确，但是真的没有精力来深入研究，遗憾！

MrZhang · 发表于 2010-10-17 10:54

17-28.rar (986.25 KB, 下载次数: 138)
按照我说过的上述过程，发个真正的弧齿锥齿轮，大家可以自己动手继续分析一下运动、接触区，看看。
本模型齿面可以作为齿面测量的理论数据点（齿轮测量仪），可以用于模具法加工弧齿锥齿轮：精锻，粉末冶金，注塑等！有在相关方面有项目合作兴趣的给我留言！
