计量仪器检测难题，求解！直径与弧长的转换.....

wly53284mn · 发表于 2012-8-1 18:23

您需要登录才可以下载或查看，没有账号？注册

x

求解计算方法！怎么相对应计算的？

wly53284mn · 发表于 2012-8-1 18:28

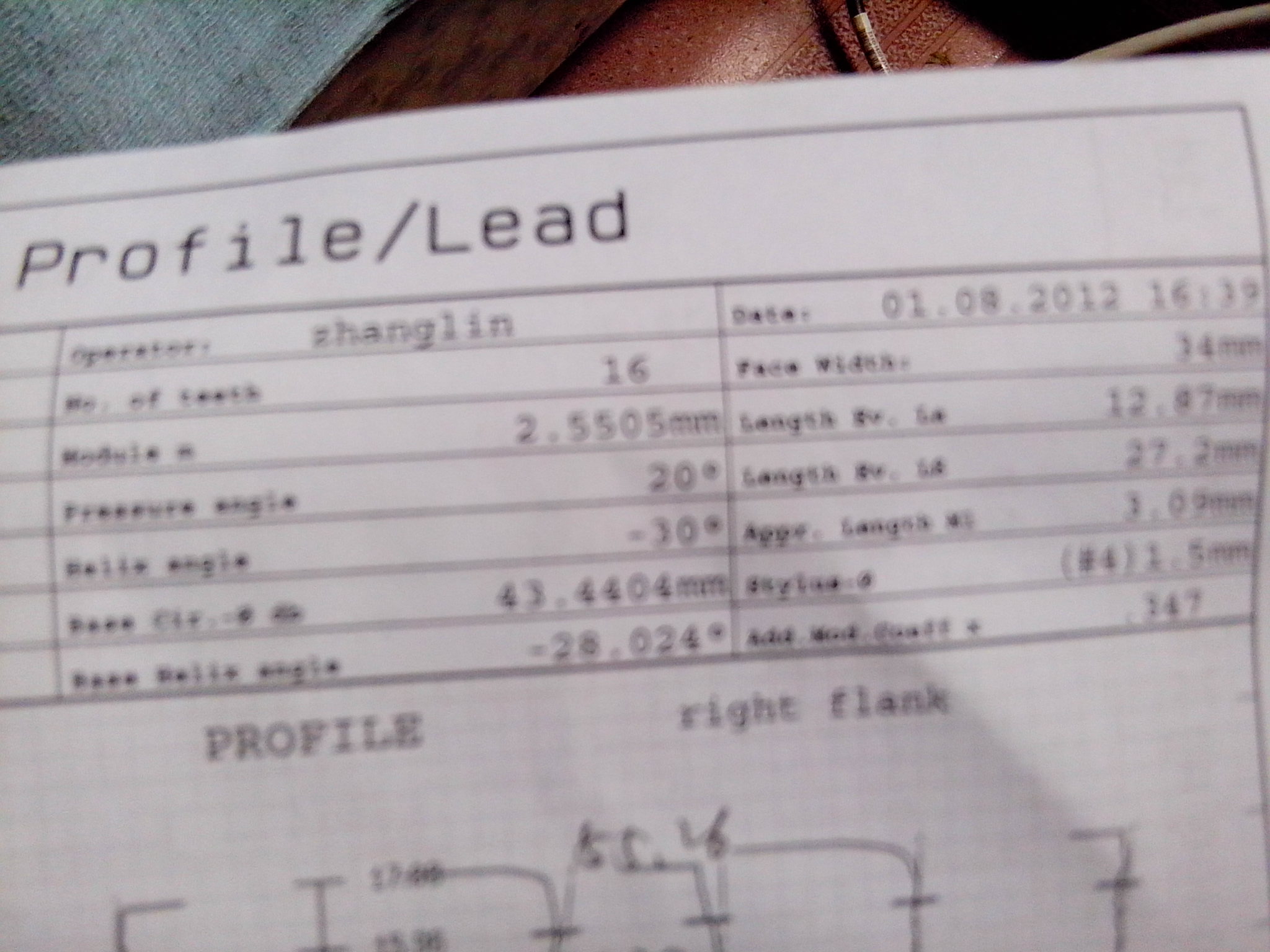

各位老大看的清楚不？齿轮参数 m2.5505 a20° 螺旋角-30° 基圆43.4404 基圆螺旋角-28.024 z 16 齿宽34 La 12.87
LB 27.2 Xn 0.3466

wly53284mn · 发表于 2012-8-1 18:30

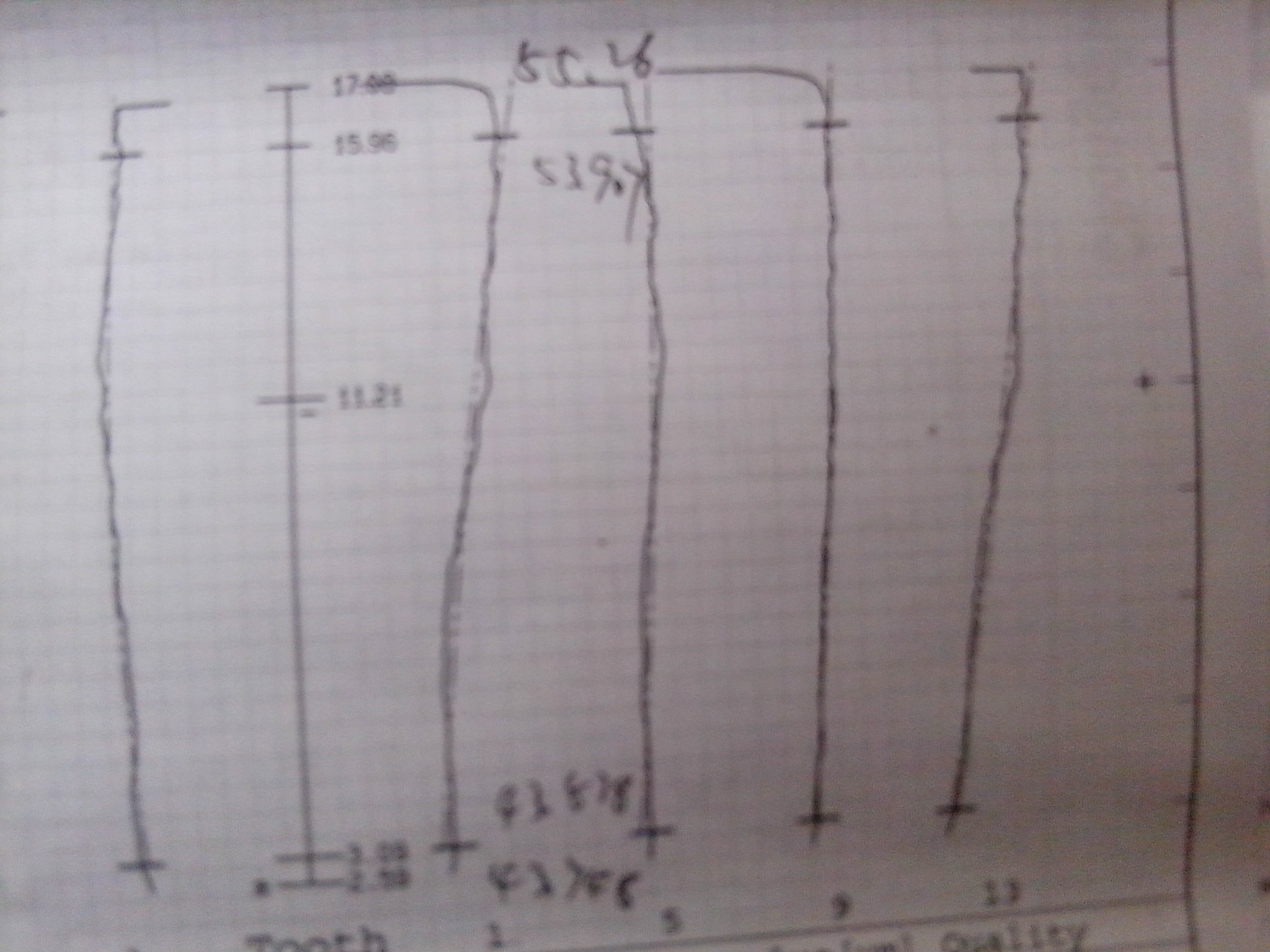

齿形起测2.59 起评3.09 终评15.96 终测17.078

wly53284mn · 发表于 2012-8-1 18:33

求解 2.59怎么换算成43.748 ？

libiao · 发表于 2012-8-1 20:10

本帖最后由 libiao 于 2012-8-1 20:13 编辑

半径（43.748/2）的平方，减去基圆半径（43.4404/2）的平方，求此数值的平方根，得2.58936

wly53284mn · 发表于 2012-8-1 22:22

谢谢您，很经典.... 非常感谢！

wly53284mn · 发表于 2012-8-1 22:24

老大，再问下，它的基圆是怎么算出来的？谢......

wly53284mn · 发表于 2012-8-1 23:14

libiao 发表于 2012-8-1 20:10

登录/注册后可看大图

半径（43.748/2）的平方，减去基圆半径（43.4404/2）的平方，求此数值的平方根，得2.58936

谢谢，非常感谢老大，再问下，它的基圆是怎么算出来的？谢......

per-shaving · 发表于 2012-8-1 23:43

基圆 db = d cosαt

wly53284mn · 发表于 2012-8-2 21:24

wly53284mn 发表于 2012-8-1 22:24

登录/注册后可看大图

老大，再问下，它的基圆是怎么算出来的？谢......

我这是查书没有查到啊，还问了一下主管的！！
