这个速比是8不？

风中散发 · 发表于 2009-6-8 15:57

您需要登录才可以下载或查看，没有账号？注册

x

图片是借来的，齿数以图下面的为准。输入太阳轮和输出的行星轮盘的速比是8不？？另。如果输入的转矩是N，那么输出的转矩多少呢？？前辈们帮我看下。谢谢了

follis · 发表于 2009-6-8 16:18

=91/13+1=8

阿懵 · 发表于 2009-6-8 17:10

必须是内齿圈固定，太阳轮输入，行星架输出传动比才是8

niuershiye · 发表于 2009-6-8 19:35

本帖最后由 niuershiye 于 2009-6-8 19:52 编辑

这组数据只能是 2 - 行星轮。用4个行星轮相互碰撞了。

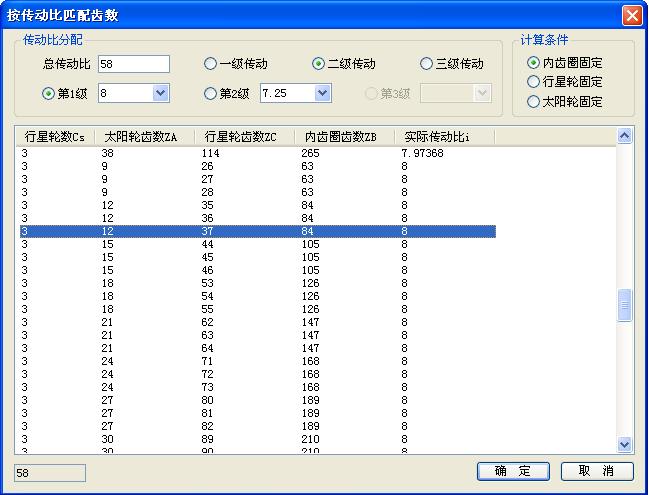

下图没有找到太阳轮为 13 的匹配。

风中散发 · 发表于 2009-6-9 09:07

谢谢前辈指点

风中散发 · 发表于 2009-6-9 09:11

补充一下，刚开始是三个行星轮，后来可能配套厂家加工精度达不到，把行星轮去了一个，变成两个行星轮了。可是固定齿圈的形式的传动比计算不牵扯行星轮呀。

woodee · 发表于 2009-6-9 14:27

......可是固定齿圈的形式的传动比计算不牵扯行星轮呀。
风中散发发表于 2009-6-9 09:11

登录/注册后可看大图

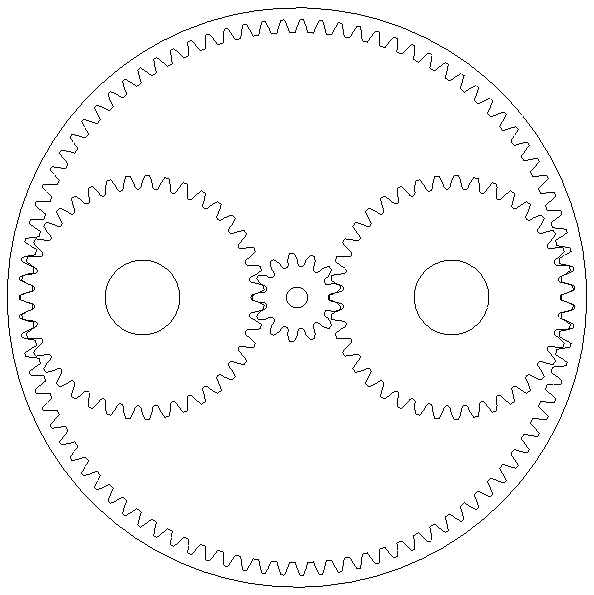

但是装配可行性，就牵涉行星轮的个数及各齿轮的齿数了。
楼主给的齿数，只能选行星齿个数=2，180度排列。
0Planet Assy-A-09.png

风中散发 · 发表于 2009-6-10 08:58

恳请前辈批准小生加入群组织，接受前辈们的教导。

南飞雁 · 发表于 2009-6-12 11:08

传动比是8 输出扭矩就是8N

chenmiaooo · 发表于 2009-6-16 08:58

补充一下，刚开始是三个行星轮，后来可能配套厂家加工精度达不到，把行星轮去了一个，变成两个行星轮了。可是固定齿圈的形式的传动比计算不牵扯行星轮呀。
风中散发发表于 2009-6-9 09:11

登录/注册后可看大图

看下机械设计手册吧,上面有安装条件的!你的设计本身就错了不可以用三的行星轮的!
