齿轮设计求助（付费）

发表于 2012-7-27 16:40 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 mrmrw 于 2012-8-2 11:03 编辑

想找人委托计算齿轮参数。在实际加工中，发觉传动间歇大，齿轮传动噪音大，能否帮助解决？费用多少？最好寻找到代加工的。伺服电机出轴转速1500转/分钟，机械结构图见附图。齿轮运行噪音问题困惑我公司很久了，对于能够帮助解决问题的朋友，将考虑长期合作，欢迎到公司来指导。附件上传了
**************
齿轮传动原理图

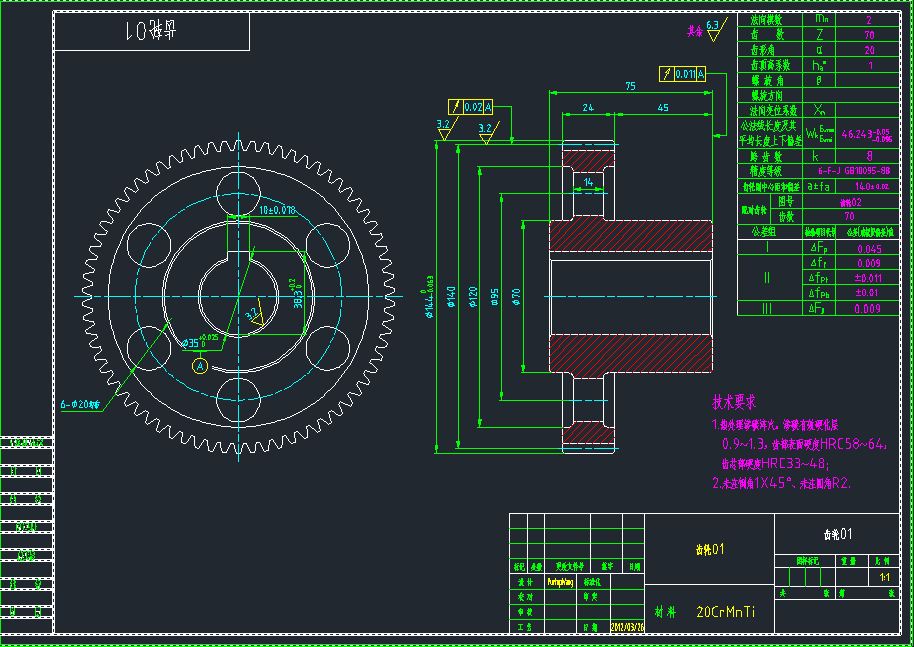

齿轮1


齿轮2

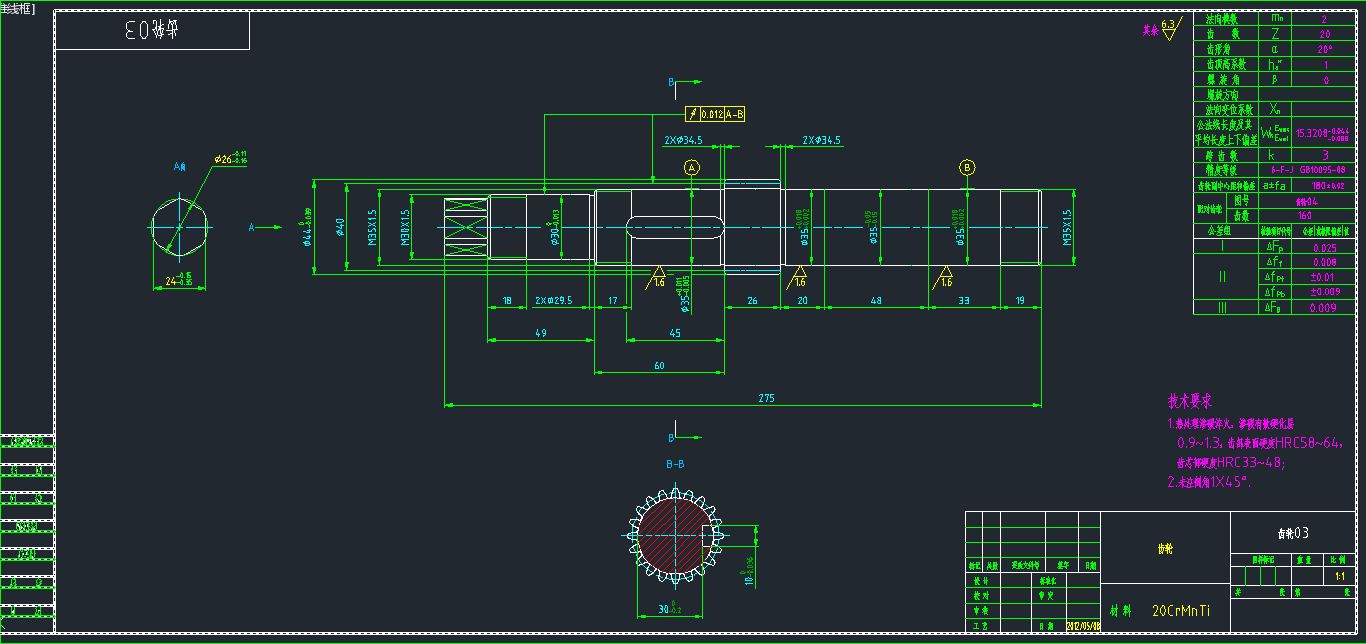

齿轮3

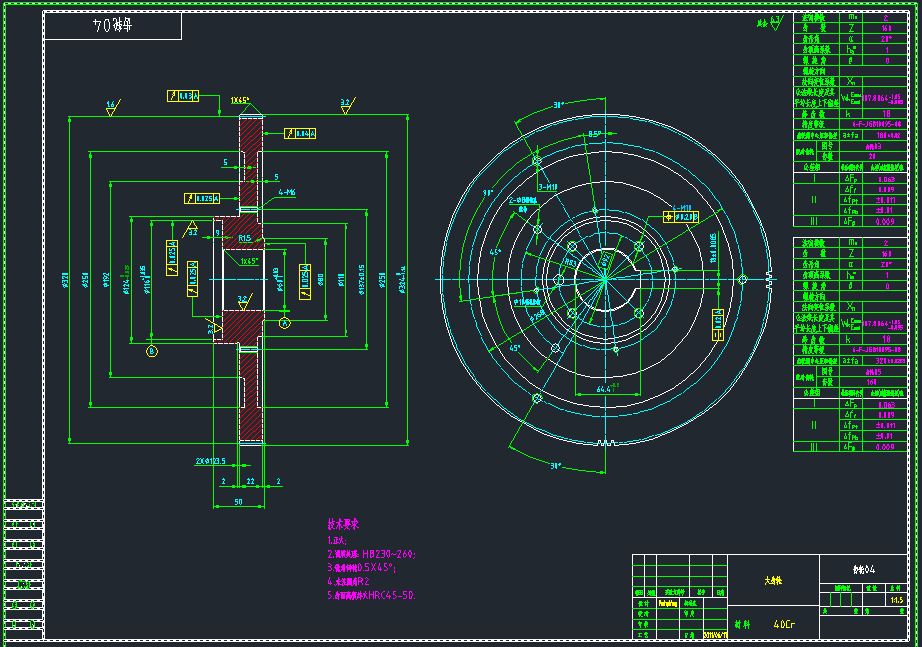

齿轮4

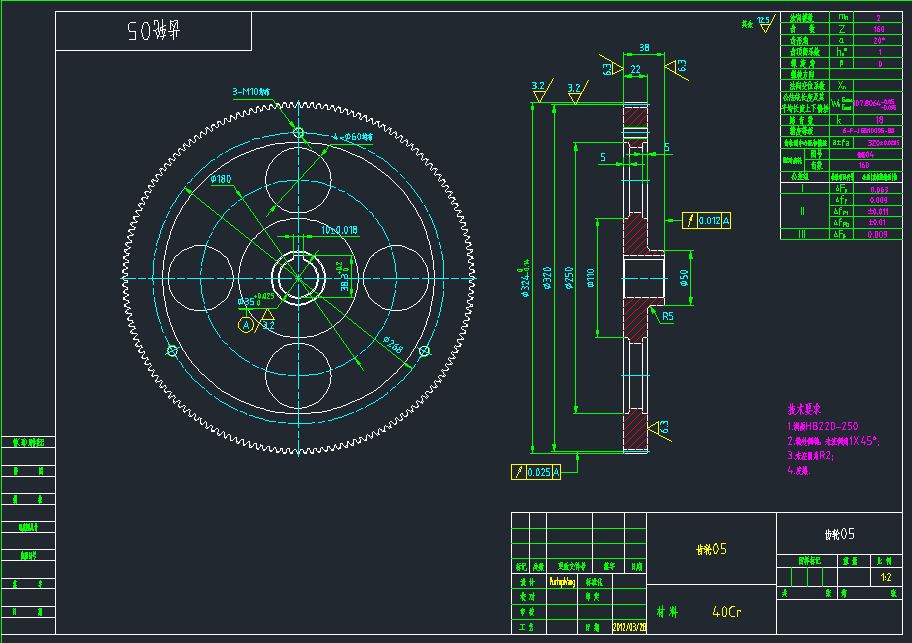

齿轮5


点评

没看到结构图。发表于 2012-7-27 17:00

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2012-7-27 18:29 | 显示全部楼层

把齿轮副图纸以及结构安装图上传上来，或发我邮箱：425078234@qq.com，免费为你分析~论坛里别谈钱，大伙都是这样相互帮忙的

回复

楼主| 发表于 2012-7-28 08:20 | 显示全部楼层

附图已上传，感谢论坛热心帮助的各位老师。

回复

发表于 2012-7-28 11:45 | 显示全部楼层

把齿轮参数图和详细的装配结构图发到我邮箱，上面的图纸太简单了，大家交流交流！yexb27@126.com！

回复

发表于 2012-7-28 14:10 | 显示全部楼层

齿轮参数传上来，大家一起分析看看！

回复

发表于 2012-8-1 13:00 | 显示全部楼层

有没有得到解决问题阿，如果没有的话，发到我的邮箱吧，bill.bin@163.com. 留下联系方式，以便我联系你，谢谢！·

回复

发表于 2012-8-1 15:16 | 显示全部楼层

这个俺不会，好像要用AUTO CAD软件做吧，好复杂
rphigroup.com
asphalt batching plant

回复

发表于 2012-8-1 16:01 | 显示全部楼层

参数能看清楚？主要发齿轮参数可以了。

回复

发表于 2012-8-1 17:08 | 显示全部楼层

机械设计学上有句经典的名言是：产品的性能和工艺成本有80%是在设计阶段由设计师决定的。看过图上参数，觉得设计上若能改进一下，再找一家能够制造六级以上精度齿轮的厂家，噪音应该不会超过62分贝。条件允许的话，57分贝以下也有可能。

回复

weimingjing1980

发表于 2012-8-1 21:48 | 显示全部楼层

上传的图纸看不太清楚，最好设计成斜齿轮，斜齿轮的传动连续性要比直齿轮好，在通过齿轮修形能把噪声控制在65分贝一下

回复
