求教：如果进行齿轮系受力分析。

发表于 2009-6-5 14:55 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

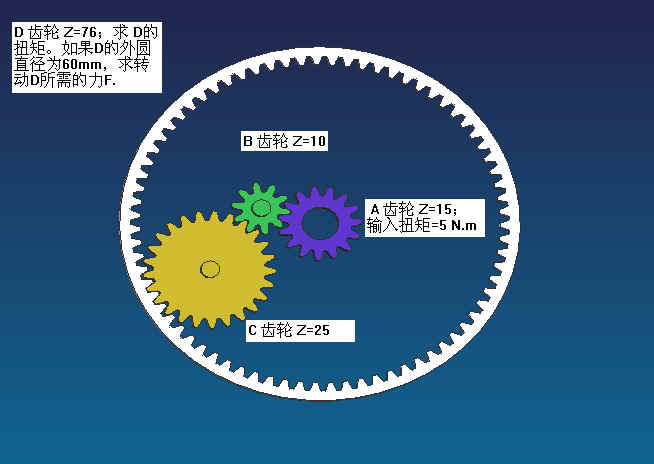

如图，请高手告诉齿轮D 所受的扭矩。还有转动齿轮D的所需的力是不是就是转动齿轮C所需的力？谢谢。

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2009-6-5 15:46 | 显示全部楼层

D的扭矩为(5/15)X76N.m
转动D的力(5/15)X76/0.06N
主要考虑每个齿轮所受的力是平衡的
