齿轮副的最大变位系数什么求的？？？

weihai1028 · 发表于 2012-7-19 21:04

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

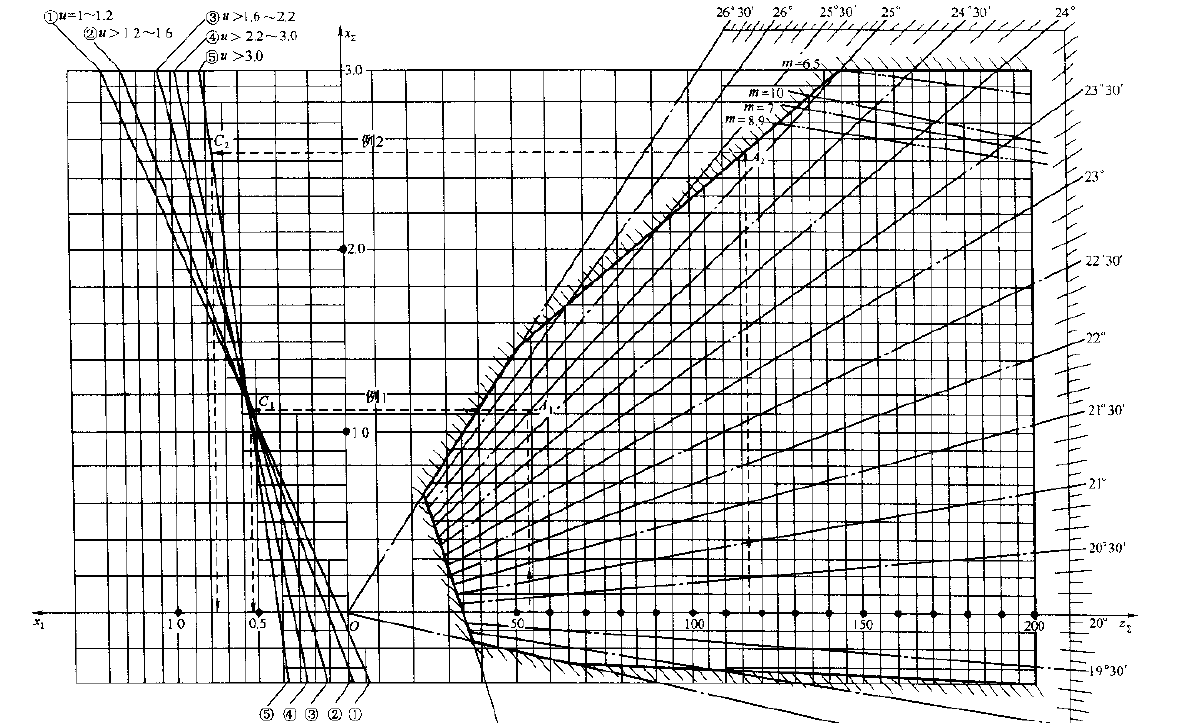

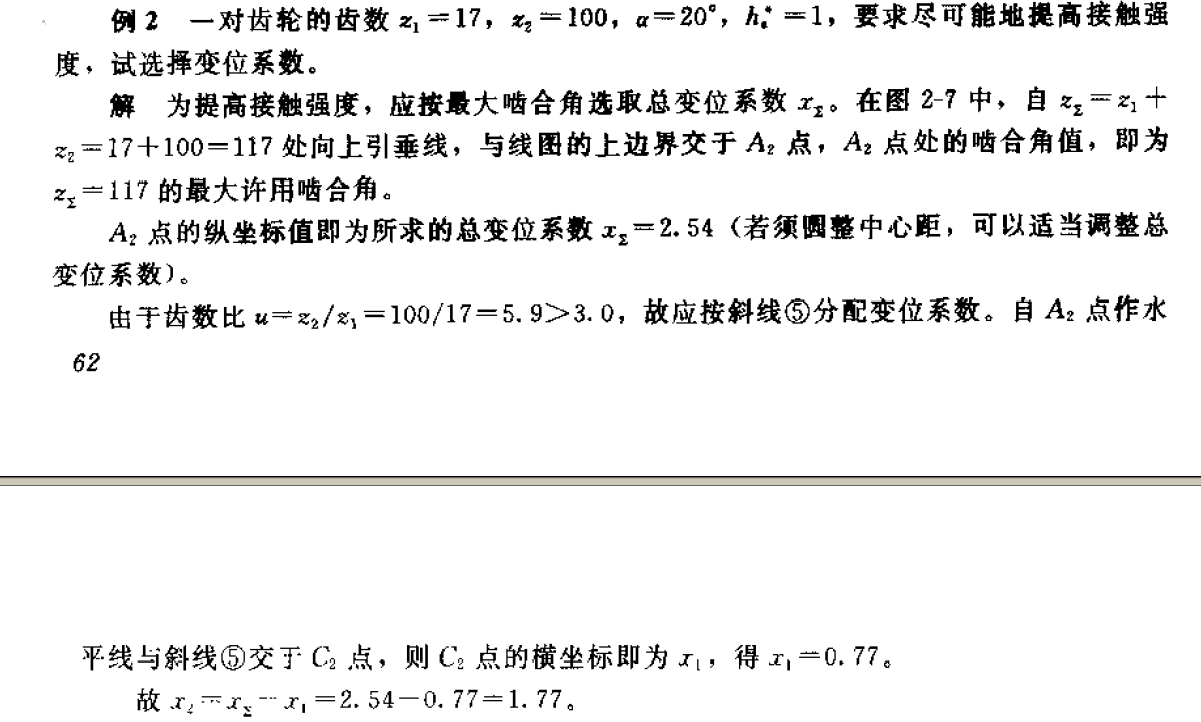

在讨论齿轮副的最大变位系数什么求之前，大家先来看看齿轮设计手册上的这个例子，如图片所示：
有2个疑问：1、因为要求尽可能的提高强度，所以啮合角尽量大即总变位系数应尽量大。但是若用公式计算怎么样求总的变位系数？？（即最大总变位系数的计算公式是？） 2、例子中查表给的总变位系数为2.54，但是将结果带入相关齿轮计算软件验证时，都提示总变位系数超出了范围，提示符错误。难道是软件的问题还是手册上出了问题？请大家帮忙解答谢谢！！！！

qdtruck · 发表于 2012-7-20 11:17

不排除软件存在问题。用的啥软件？

weihai1028 · 发表于 2012-7-20 11:17

顶起来。。。。。。。。。。。。今天看了一早上还是没有弄出来哦顶起来。。。。。。。。。。。。

weihai1028 · 发表于 2012-7-20 11:20

qdtruck 发表于 2012-7-20 11:17

登录/注册后可看大图

不排除软件存在问题。用的啥软件？

这里关键先要把理论弄明白了，再计算。我现在是用KISS 验证的，你可以试试。或许我还有没有考虑到的谢谢啊

qdtruck · 发表于 2012-7-20 11:35

用KISSFOFT验证，总变位系数可达到3以上，限制条件是端面重合度大于1。
那个图表里面的设定条件恐怕是重合度大于1.2，因此最大总变位系数只有2.54.

weihai1028 · 发表于 2012-7-20 13:28

本帖最后由 weihai1028 于 2012-7-20 13:30 编辑

qdtruck 发表于 2012-7-20 11:35

登录/注册后可看大图

用KISSFOFT验证，总变位系数可达到3以上，限制条件是端面重合度大于1。
那个图表里面的设定条件恐怕是重合 ...

手册的例子你试试，然后把例子用kiss 做的文件发上来我看看期待。。。。。。。。。。谢谢！！

freak · 发表于 2012-7-20 14:43

5L的说法是正确的，我简单验证了下，按手册查出的最大变位系数只和2.54，对应的重合度精确值是1.1871，近似是1.2，误差是由于查表的缘故，对于一般工业传动，要求1.2以上的重合度，最大变位系数越大，虽接触强度，齿根强度都越好，但会导致重合度下降，因此最大变位系数之和受重合度要求限制。另外，变位系数的选取原则也不仅仅如此，还有保证两齿轮齿根强度相等，滑动率相等等，具体根据你的齿轮工况，确定其失效形式，制定相应变位系数优化准则

weihai1028 · 发表于 2012-7-20 22:04

本帖最后由 weihai1028 于 2012-7-20 22:14 编辑

freak 发表于 2012-7-20 14:43

登录/注册后可看大图

5L的说法是正确的，我简单验证了下，按手册查出的最大变位系数只和2.54，对应的重合度精确值是1.1871，近似 ...

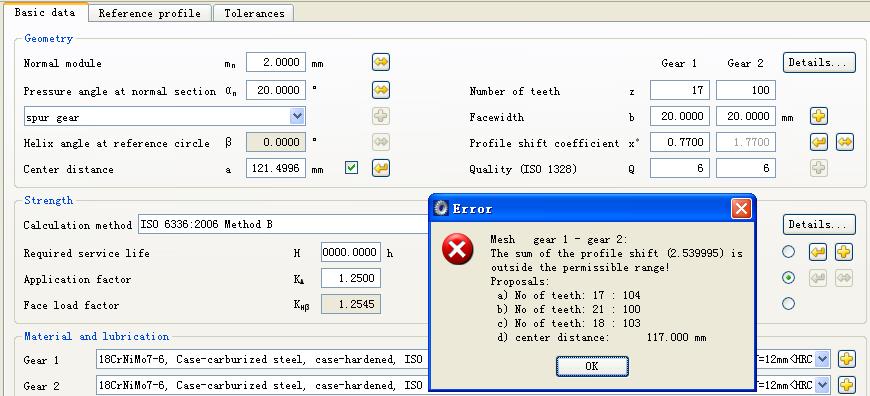

例子2：我用KISS 验证时，x1=0.77，x2=1.77 带入计算验证时，出现了图片所示的错误，为什么呢？你好能把例子2，用kiss 计算的文件，能不能以KISS格式发上来一个，看看我计算错在什么地方。期待。。。。。。。。。。谢谢！！

freak · 发表于 2012-7-21 07:22

weihai1028 发表于 2012-7-20 22:04

登录/注册后可看大图

例子2：我用KISS 验证时，x1=0.77，x2=1.77 带入计算验证时，出现了图片所示的错误，为什么呢？你好 ...

从你图片上看，KISSsoft是提示你的变位系数之和过大了，建议你增加配对齿数，我觉得你这个原因应该是由于重合度本身计算值就只有1.18，小于1.2了，所以是不允许的，你可以适当减小下总变位系数，我估计稍微较小些，保证重合度略大于1.2就应该没问题的，下周一了我再帮用KISSsoft验证下

weihai1028 · 发表于 2012-7-21 22:11

qdtruck 发表于 2012-7-20 11:35

登录/注册后可看大图

用KISSFOFT验证，总变位系数可达到3以上，限制条件是端面重合度大于1。
那个图表里面的设定条件恐怕是重合 ...

你好能给个KISS 格式的验证文件不？谢谢
