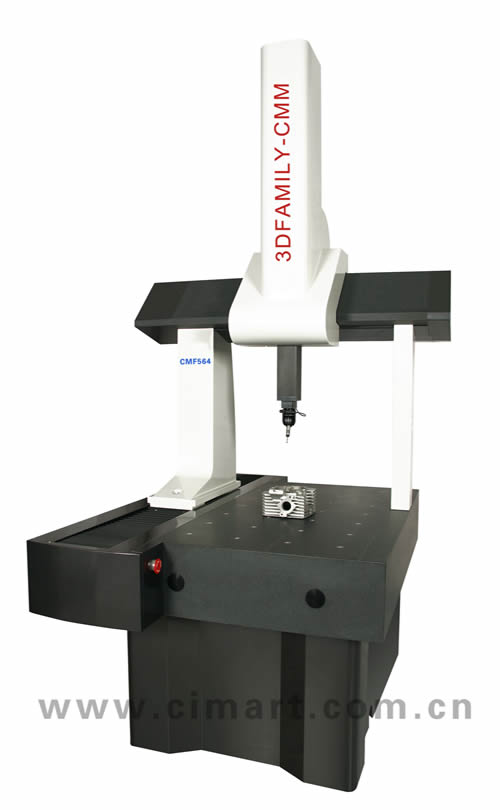

智泰集团自动三坐标测量机CMF12108

南京智泰

基本信息
品牌： 3DFAMILY  型号： CMF12108  操作方式： 自动
功能： 三维测量 精度 ： 3.5μm  软件： DMIS测量软件
其它型号： CMF866   CMF654   CMF1086   CMF1286   CMF10158   CMF151210   CMF201210
产品介绍
·可靠 ·经济 ·超静速度 ·精度高、易操作 ·移动速度快、加速度高 ·适合各种环境的设计 ·华丽的外观 ·稳定的结构 ·适合中小型工件测量
产品特点
·高精度气浮、环抱式导轨设计。
·龙门移式结构，使工件放置空间宽阔、装卸便捷。
·三轴采用高性能同步带传动，传动部件惯性小，速度高。
控制器：
·原装进口国际知名品牌控制器。
·采用32位高速中央处理单元，使机械速运动平稳，速度更快。
·高集成度保证了高可靠性。
·支持三轴“连续运动”模式，运动效率更高。
·驱动系统采用高性能直流伺服电机，可无间隙、无振动的驱动。
·操作盒的人性化设计。 技术参数　
主要型号
CMF12108

测量行程

（mm）
X
1000

Y
1200

Z
800

全机尺寸

（mm）
L
2495

B
1902

H
3093

分辨率(mm)
0.5

示值误差(µm)
3.5+L/250

最大速度(mm/s)
450

空气压力(MPa)
0.6-0.8

最大承受重量(kg)
1500

仪器重量(kg)
2800


应用领域
主要用于机械、汽车、航空、军工、模具等行业中的箱体、机架、齿轮、凸轮、蜗轮、蜗杆、叶片、曲线、曲面等的测量。
附件
探针、控制器、加密锁、测头、测量软件、校正球、计算机等
