求救一个塑料蜗杆与斜齿轮的问题

pj13968 · 发表于 2007-6-1 14:47

怎么帖子不能编辑?我暂时搞了个基本的看看再说!

hulang23 · 发表于 2007-6-1 15:11

蜗杆最好采用增强矿物尼龙
蜗轮采POM。

chen_yh · 发表于 2007-6-2 07:49

原帖由 hulang23 于 2007-6-1 13:44 发表

 登录/注册后可看大图

中心距离大概在50mm左右。
我现在的推导还在进行中。
斜齿轮齿数Z2＝39；
法面模数Mn＝2
螺旋角（Beta）＝10度07‘29“
法面压力角An＝20
推出：端面模数Mt＝2.0316，所以蜗杆的模数M＝Mt
导程角（Gama） ...

已经很接近了，继续！自己推导出计算公式，才会提高。

pj13968 · 发表于 2007-6-2 08:46

设计好了,不能上传图片啊!版主怎么回事啊?

zgyan · 发表于 2007-6-2 10:20

可以上传图片啊，你点最后一帖的右下角的回复，进入一个回复界面，选择上传附件，选择你的图片路径就可以了。

pj13968 · 发表于 2007-6-2 10:40

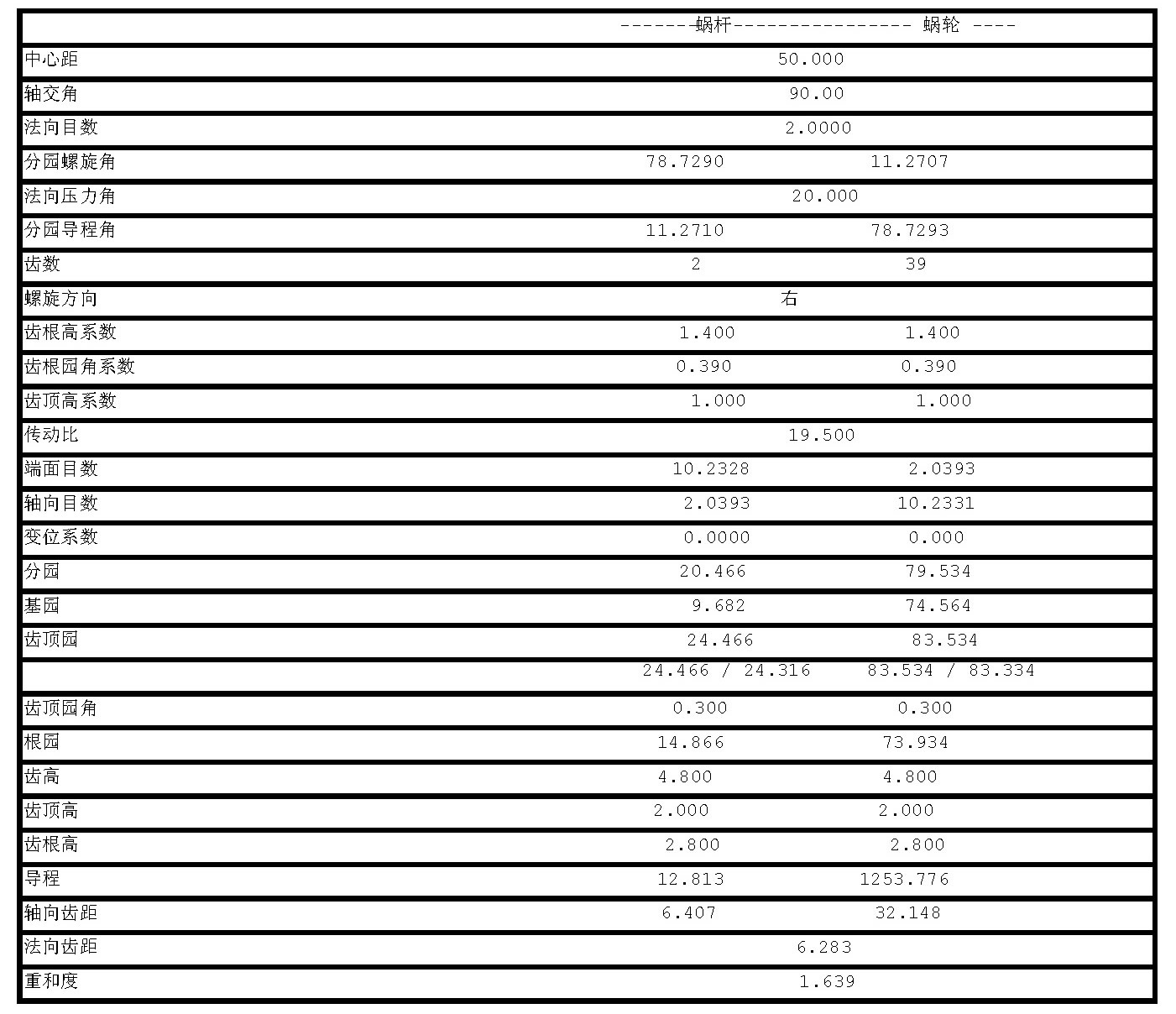

我试了N次了,终于可以了.看看我的设计~！

mrmrw · 发表于 2007-6-2 15:31

计算好像有些问题那？？请仔细检查一下，注意是斜齿轮和蜗杆啮合，不是蜗杆和蜗轮啮合！

chen_yh · 发表于 2007-6-2 16:08

我验算了一下，数据很接近，可以按数据试加工进行验证，祝你成功！另外问一句，是否推导出了计算公式？设计过程是否正确，有没有走弯路？总结一下。
不好意思，我把hulang23和pj13968两人搞混了，我以为hulang23把问题解决了。

pj13968 · 发表于 2007-6-2 16:11

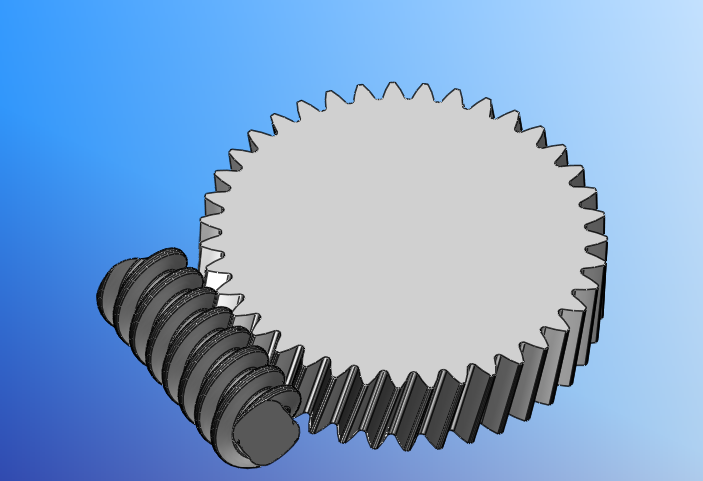

理论计算无任何问题!当然也是蜗杆同斜齿轮的啮合.请看11#3D啮合图片.本人设计过很多出口的齿轮蜗杆轮系!

pj13968 · 发表于 2007-6-2 16:16

其实该设计还要看看轮系工作的具体情况,如果工作条件不苛刻,还可以将模数设计小斜,以降低成本!2.5NM的输出不算很高的扭矩!我曾用PEEK做过蜗杆
