关于格里森锥齿轮参数计算

zky613613 · 发表于 2012-7-5 09:43

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 zky613613 于 2012-7-6 17:15 编辑

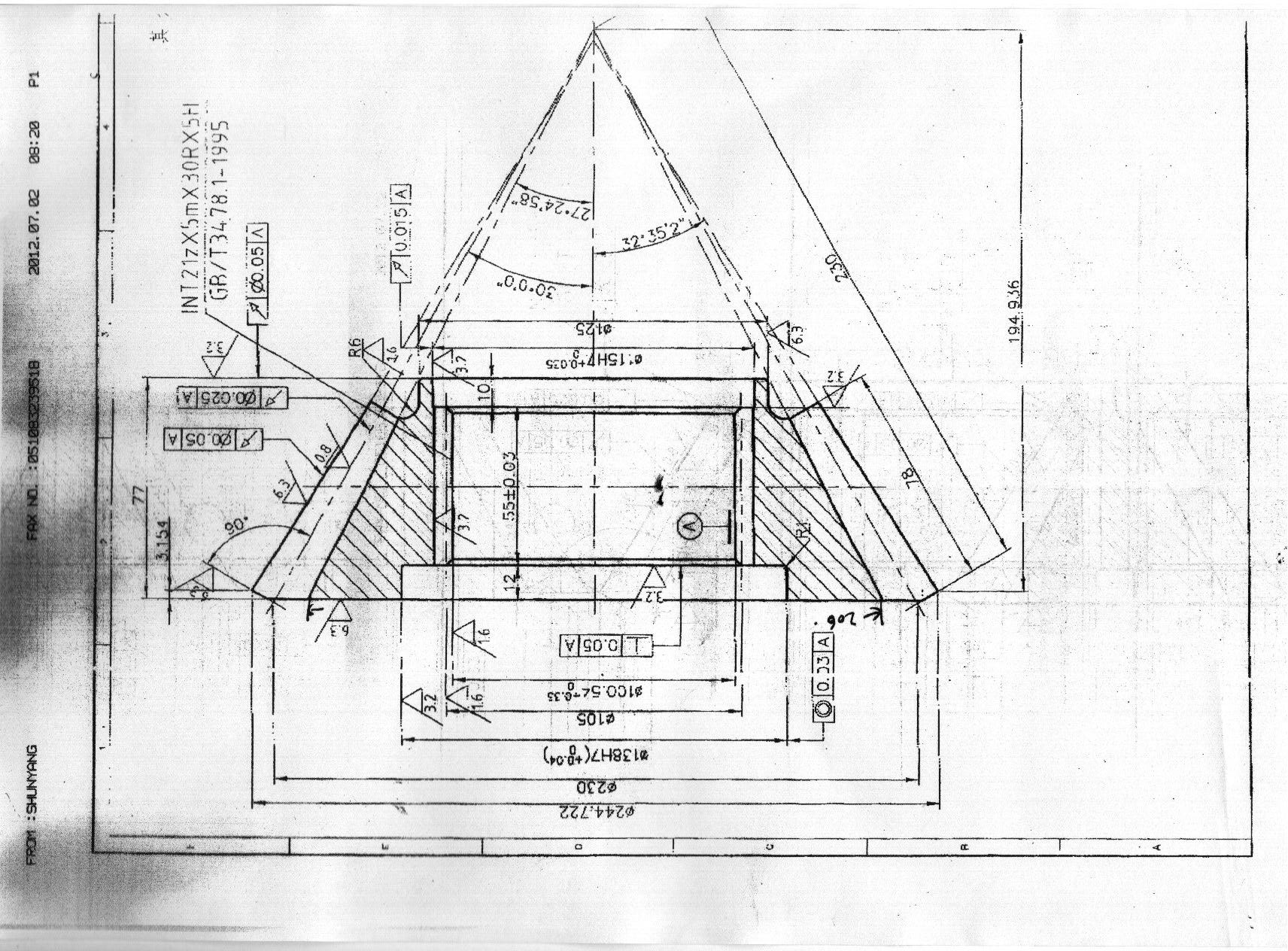

我厂有模数9.6774 16寸铣刀  请问能加工模数（大端端面）10的锥齿轮么，还是得重新定做刀具？新手上路，多多指教

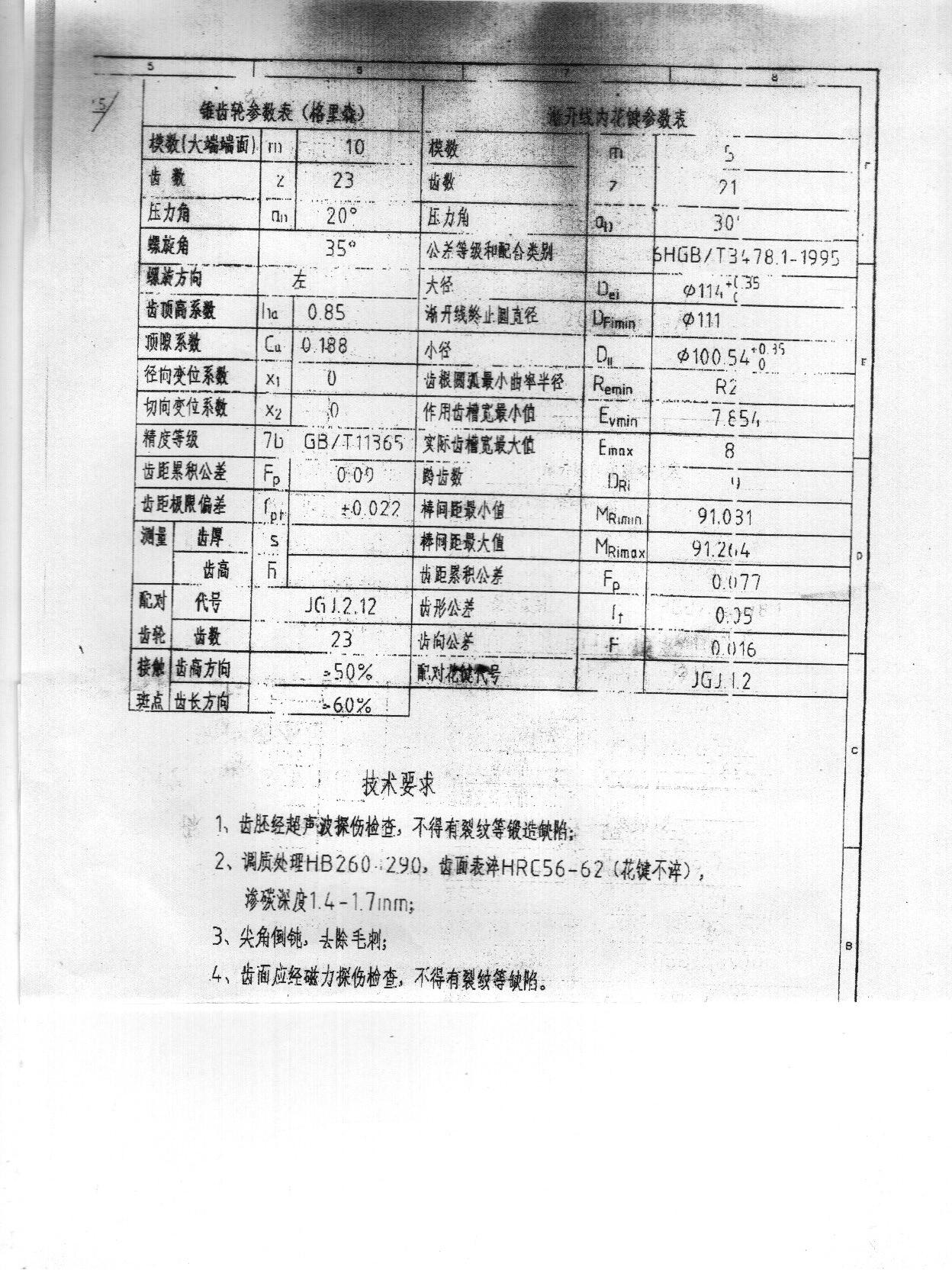

齿轮参数  模数10  齿数23  压力角 20°  螺旋角35°  齿顶高系数 0.85  顶隙系数0.188  径向变位 0 切向变位 0 齿距极限偏差 +0.
022 请帮忙计算一下调整卡

谢谢各位大神


zky613613 · 发表于 2012-7-5 10:11

坐等啊着急啊

郭永亮 · 发表于 2012-7-5 23:34

机床型号？

小天 · 发表于 2012-7-6 14:00

齿轮参数

zky613613 · 发表于 2012-7-6 17:11

机床型号天津第一机床产的数控 2280

小天 · 发表于 2012-7-7 08:55

                     全滚切法弧齿锥齿轮切齿调整参数一览表
                     齿坯几何参数和切齿机床及刀盘调整参数
                                    (SGDH)

                              齿坯几何参数

      项目名称                      小  轮       大  轮
   齿数  - - - - - - - - - - - - - - -    23          23
   模数/径节 - - - - - - - - - - - - -                10.00000       毫米
   齿面宽  - - - - - - - - - - - - - -    78.00       78.00       毫米
   压力角  - - - - - - - - 小轮凹面  -    20.00                      度.分
                  - - - - 小轮凸面  - -20.00                      度.分
   轮副轴交角  - - - - - - - - - - - -    90.00                      度.分
   外锥距  - - - - - - - - - - - - - - 162.63       162.63       毫米
   齿顶高  - - - - - - - - - - - - - -    8.39          8.39       毫米
   齿根高  - - - - - - - - - - - - - -    10.27       10.27       毫米
   工作齿高  - - - - - - - - - - - - -    16.78       16.78       毫米
   理论全齿高  - - - - - - - - - - - -    18.66       18.66       毫米
   外端直径  - - - - - - - - - - - - - 241.86       241.86       毫米
   节园直径  - - - - - - - - - - - - - 230.00       230.00       毫米
   名义半径  - - - - - - - - - - - - -    87.42       87.42       毫米
   根锥顶点超过轴交错点的距离  - - - -    -.56          -.56       毫米
   面锥顶点超过轴交错点的距离  - - - -    -2.13       -2.13       毫米
   节锥顶点至轮冠的距离  - - - - - - - 109.07       109.07       毫米
   前轮冠至节锥顶点的距离  - - - - - -    57.29       57.31       毫米
   节锥角  - - - - - - - - - - - - - -    45.00       45.00       度.分
   面锥角  - - - - - - - - - - - - - -    48.29       48.29       度.分
   根锥角  - - - - - - - - - - - - - -    41.31       41.31       度.分
   齿根角  - - - - - - - - - - - - - -    3.29          3.29       度.分
   螺旋角  - - - - - - - - - - - - - -    35.00       35.00       度.分
   螺旋方向  - - - - - - - - - - - - -    左旋          右旋
   切齿方法  - - - - - - - - - - - - -          固定安装法
   齿侧间隙  - - - - - - - - - - - 最小    .00 最大    .00    毫米
   驱动构件  - - - - - - - - - - - - -          小轮

小天 · 发表于 2012-7-7 08:55

大轮精切调整参数

                                 刀  盘  参  数

   刀盘名义直径  - - - - - - - - - - -          9.00000             英寸
   外刀刀齿齿形角  - - - - - - - - - -          18.00             度.分
   内刀刀齿齿形角  - - - - - - - - - -          22.00             度.分
   内外刀齿刀尖错距  - - - - - - - - -             4.09             毫米
   刀齿刀尖园角半径  - - - - - - - - -             3.04             毫米

                              机床调整参数       YT2280

   机床安装根锥角  - - - - - - - - - -          41.31             度.分
   水平轮位  - - - - - - - - - - - - -             .00(退)          毫米
   床位  - - - - - - - - - - - - - - -             -.27(进)          毫米
   垂直轮位  - - - - - - - - - - - - -             .00             毫米
   刀盘安装偏心角  - - - - - - - - - -          37.49             度.分
   刀盘安装摇台角  - - - - - - - - - -          -39.17             度.分
   摇台检查角  - - - - - - - - - - - -          30.00             度.分
   工件检查角  - - - - - - - - - - - -          42.21             度.分
   产形轮齿数  - - - - - - - - - - - -       32.52691
   分齿跳齿数  - - - - - - - - - - - -          13
   分齿挂轮  - - - - - - - - - - - - -       52/ 69* 66/ 44
   滚比挂轮  - - - - - - - - - - - - -       53/ 73* 79/ 41
   径向刀位  - - - - - - - - - - - - -       110.17751             毫米
   滚比值  - - - - - - - - - - - - - -          1.41421
   基本摇台角  - - - - - - - - - - - -       58.19015             度
   分度箱蜗轮旋转1分齿轮大端切向进给量          .02263             毫米


                           小轮精切调整参数

小天 · 发表于 2012-7-7 08:56

                           小轮精切调整参数

                                 刀  盘  参  数

      齿面                         凹面 - 外刀凸面 - 内刀
   刀尖直径  - - - - - - - - - - - - - 232.69       224.51       毫米
   刀齿齿形角  - - - - - - - - - - - -    18.00       22.00       度.分
   刀齿刀尖园角半径  - - - - - - - - -    1.37          1.37       毫米

                              机床调整参数       YT2280


   机床安装根锥角  - - - - - - - - - -          41.31             度.分
   水平轮位  - - - - - - - - - - - - -             .00(退)          毫米
   床位  - - - - - - - - - - - - - - -             -.27(进)          毫米
   垂直轮位  - - - - - - - - - - - - -             .00(下)          毫米
   刀盘安装偏心角  - - - - - - - - - -          37.49             度.分
   刀盘安装摇台角  - - - - - - - - - -          77.06             度.分
   摇台检查角  - - - - - - - - - - - -          20.00             度.分
   工件检查角  - - - - - - - - - - - -          28.17             度.分
   产形轮齿数  - - - - - - - - - - - -       32.52691
   分齿跳齿数  - - - - - - - - - - - -          13
   分齿挂轮  - - - - - - - - - - - - -       52/ 69* 66/ 44
   滚比挂轮  - - - - - - - - - - - - -       53/ 73* 79/ 41
   径向刀位  - - - - - - - - - - - - -       110.17751             毫米
   滚比值  - - - - - - - - - - - - - -          1.41421
   基本摇台角  - - - - - - - - - - - -       58.19015             度
   分度箱蜗轮旋转1分齿轮大端切向进给量          .02263             毫米

cheyonwe · 发表于 2012-7-7 13:33

弧齿锥齿轮轮坯参数
2012-7-7 13:30 星期六
产品名称 chilun
小轮大轮
齿数 23 23
大端模数 10.000 10.000
齿面宽 78.000 78.000
轴交角 60度 0分 60度 0分
螺旋角 35度 0分 35度 0分
压力角 20度 0分 20度 0分
外径 244.722 244.722
分度圆直径 230.000 230.000
外锥距 230.000 230.000
节锥角 30度 0分 30度 0分
面锥角 32度35分 32度35分
根锥角 27度25分 27度25分
齿顶高 8.500 8.500
齿根高 10.380 10.380
工作齿高 17.000 17.000
全齿高 18.880 18.880
齿顶间隙 1.880 1.880
齿根角 2度35分 2度35分
轮冠到交点距离 194.936 194.936
面锥顶点到交点距离 -3.488 -3.488
根锥顶点到交点距离 -0.019 0.021
齿侧间隙(最小最大) 0.250 0.330
齿轮旋向左旋右旋
理论弧齿厚 15.708 15.708
理论刀盘直径361.424 14.229吋
齿面接触比 2.120 2.120
端面接触比 1.230 1.230
修正接触比 2.451 2.451
非正交齿轮，轴交角60度，使用16吋刀没问题。
