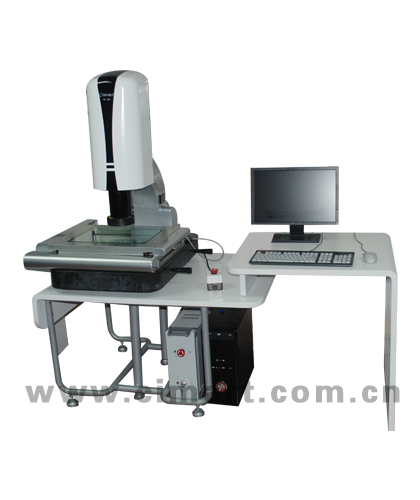

新款全自动光学影像测量仪NEW VISION-Ⅱ-400

南京智泰

基本信息品牌： 3DFAMILY  型号： NEW VISION-Ⅱ-400  操作方式： 自动
功能： 二维测量 精度 ： 3μm  软件： OVM Pro 2.0
其它型号： NEW VISION-Ⅱ-300
   电子型录（宣传册）下载    标准报价单下载
产品介绍NEW VISION系列是智泰集团积累多年CNC仪器研发经验，最新推出新型全自动光学影像测量仪。改变原有臃肿沉重的大理石立柱，采用光滑美观的铸铁立柱，内部采用专门传动模组、模块化设计；镜头采用激光测头影像模组；软件方面采用全新人性化设计，使用新款CNC光学影像测量仪比传统CNC更稳定、更方便、更专业。 产品特点1、外形设计美观，内部紧凑，体积小。
2、模组化设计，组装维护更方便。
3、丝杆传动，低噪音，定位准确，运行更平稳。
4、高集成化电路设计，智能判断故障点。
5、全新设计可程序控制3环8相灯，工件边界更清晰。
6、新版CNC软件，界面友好，操作简单，稳定性强。
7、功能强大的学习功能，SPC统计功能，极大提高管制效率。
技术参数　主要型号
NEW VISION -II-400

测量行程(mm)
400x300x200

全机尺寸(mm)
850x1050x1000

材质
工作台材质：航空铝；底座材质：花岗岩

操作方式
自动

马达控制方式
智能一体化，半闭环（鼠标、摇杆控制）

X、Y轴精度
E2=（3+L/200）μm

X、Y轴重复性
<3μm

Z轴精度
E1=（3+L/200）μm

Z轴重复性
<3μm

光学尺分辨率
1μm（0.5μm可选）

CCD
彩色CCD相机

上表面灯
LED（白，红，黄，绿色可选）五环八相灯

下轮廓灯
LED（白，红，黄，绿色可选）近平行光灯

放大倍率
光学放大倍率：0.7X-4.5X；影像放大倍率：28X-180X

软件
OVM Pro 2.0

机台承重
20kg

使用环境
电源供给：110V～220V±10%  50/60HZ  温度：20±5℃  湿度：45%-75%

保修期
1年

应用领域手机配件、家电制品、连接器、机械配件、精密夹冶炼具、电脑周边行业、精密冲压件等。 附件镜头、CCD、LED冷光源、多用途校正片，探针（选配），三角激光（选配），垂直激光（选配）等。
