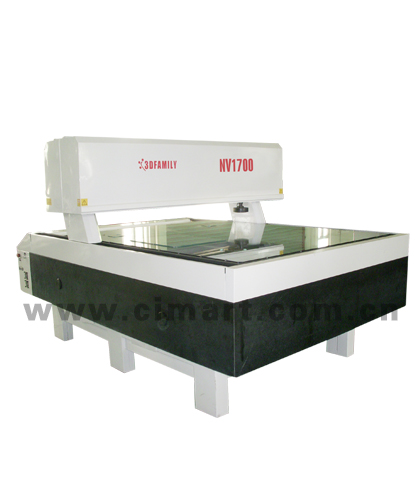

大行程影像测量仪NV2200

南京智泰

基本信息品牌： 3DFAMILY  型号： NV2200  操作方式： 自动
功能： 二维测量 精度 ： 6μm  软件： OVM Pro 2.0
其它型号： NV500   NV1700   NV700   NV1200
   电子型录（宣传册）下载    标准报价单下载
产品介绍    NV系列大行程系列量测仪是3DFAMILY又一创新力作，产品拥有多项专利设计，弥补了目前市场上销售各品牌大行程机型的多项缺陷。  产品特点1、导轨直接固定在大理石上，保证导轨运行的俯仰及偏摆精度。
2、灯源，皮带牵引，光学尺三部分独立分开，减少相互影响。
3、皮带中心牵引，保证传动的平衡性与平稳性。
4、横梁拱形设计，提高X轴横梁的刚性。
5、Z轴集成化设计，轻松兼容40相灯，激光等常规功能。
控制柜与机身一体设计，减少机台走线长度。
6、大理石按照量具标准制定长宽厚尺寸，保证最基础精度。
7、头盖分离式设计，可翻转打开，方便维护维修
8、增加减速位置开关，防止机台冲撞限位。
9、限位减速电路板集成设计，便于安装调试。
10、主控电路设计，增加机台状态显示，便于监控机台的状态。
11、电机动力线，编码线分离走线方式，降低内部电路干扰。
12、控制柜强电弱电分离，强电部分，多级滤波以及过电压过电流保护。
13、钥匙开关，紧急停止开关，紧急状态的处理方式。
14、使用OVM Pro 2.0软件。
技术参数　主要型号
NV2200

测量行程（mm）
1800×2200×200

全机尺寸（mm）
3406×2550×1733

基座材质
花岗岩

操作方式
自动

CCD
日本sony高清晰CCD

镜头
全自动Navitar变焦镜头 6.5:1

放大倍率
光学放大倍率：0.7X-4.5X；影像放大倍率：28X-180X

软件
OVM Pro 2.0

XYZ轴导轨
高精度线性滑轨

XY 精度
E2 = (6+L/250) µm

Z 精度
E1 = (3.0+L/150) µm

XY 重复性
< 5.5 &micro;m

Z 重复性
< 3.0 &micro;m

XY 加速度
1400 mm/s&sup2;

Z 加速度
500 mm/s&sup2;

XY 速度
700 mm/s

Z 速度
100 mm/s

光学尺分辨率
1.0 &micro;m, 0.5 &micro;m

轮廓灯
红，黄，蓝三基色

表面灯
40相灯，分区块控制

使用环境
电源供给：110V～220V±10%  50/60HZ  温度：20±5℃  湿度：45%-75%

保修期
1年

应用领域

手机透明玻璃　　　　　手机玻璃　　　　　　平板电脑


笔记本外壳　　　　　　手机电路板　　　　　 手机配件
广泛应用于手机配件、家电制品、连接器、机械配件、精密夹治具、塑胶、五金、电脑周边行业等的测量。


检测实例


手机透明玻璃长宽尺寸快速检测

手机玻璃丝印见光位尺寸。说明：检测精度:≦0.003mm，强大去毛刺丝印边功能,数据稳定,可靠。
