KISSSOFT 计算报告里dff和dNf指的是啥东西？

niuershiye · 发表于 2017-6-17 10:40

shz032 · 发表于 2017-10-14 18:49

一个是齿轮副参数，由配对齿轮参数决定!一个是齿轮本身参数，由加工方式决定

shz032 · 发表于 2017-10-14 18:50

warthen 发表于 2012-11-1 12:32
再问一个问题，在实际中是否允许过度曲线与dff干涉。即只要过度曲线不与dnf相交就行了。

不存在你说的这个情况，二者是不能共存的，假如该处为过渡曲线，那就必然不是渐开线起始点

wxrain · 发表于 2019-1-2 21:33

DFf是受齿根圆角限制的，圆角越大，相应的DFf也会变大。
DNF是和配对齿轮的齿顶圆和齿顶圆倒角相关的，当齿顶圆倒角变大，DNf会变大。

GFC · 发表于 2019-9-10 11:00

似乎都有道理。

lvxc123 · 发表于 2020-4-4 06:25

受教了！特别是14楼的解释

luodehua · 发表于 2020-4-15 05:56

下标应该主要来自德语

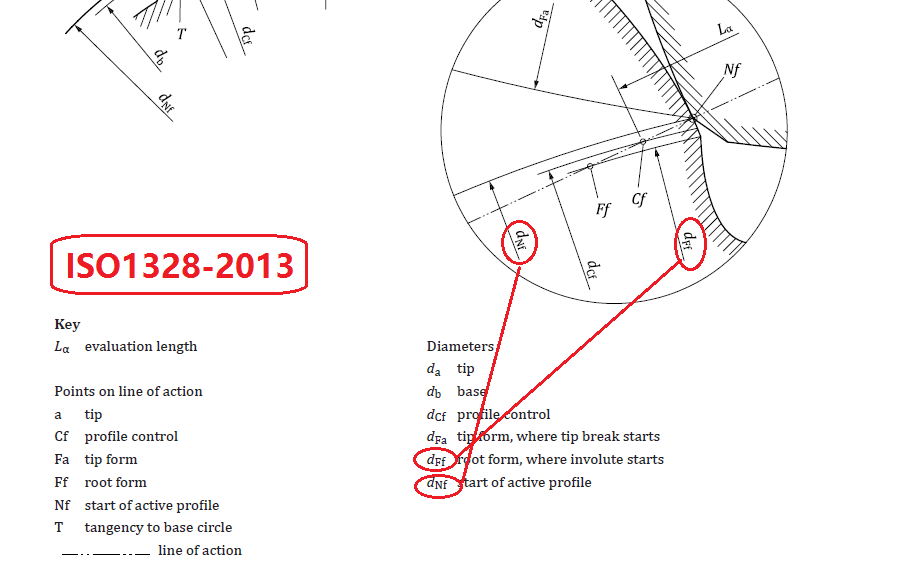

dFf: 来自这三个词， Durchmesser Form Fuss, (直径，成形，根部），理解就是加工渐开线成形的齿根开始直径。
dNf: 来自这三个词，Durchmesser Nutz Fuss，（直径，可用，根部），理解就是渐开线齿廓的可用的齿根起始直径。
德国人看到容易理解

唯一的等待 · 发表于 2023-4-2 13:31

freak 发表于 2012-11-2 08:02
l正如楼上说的，有效齿根圆直径dNf是实际齿根啮合起始点，是必须保证为主渐开线的，而dff是刀具加工过程 ...

这个超越量如何取呢

亦流荧 · 发表于 2023-4-13 14:41

同问dff和dnf的差值一般取多少合适

zengxiaodong · 发表于 2023-4-14 09:59

亦流荧发表于 2023-4-13 14:41
同问dff和dnf的差值一般取多少合适

0.13mn
