格里森弧齿参数计算

wbj1055 · 发表于 2012-6-13 10:21

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wbj1055 于 2012-6-13 10:22 编辑

刚接触格里森弧齿锥齿轮，齿数=14，大端模数=2.5，中点螺旋角=35°，传动比1:1，齿轮参数栏里的刀号怎么计算啊？按手册上计算出来是18.765，那刀盘直径得多大啊？请师傅们指导指导呢……………………

小天 · 发表于 2012-6-13 10:44

                                 刀  盘  参  数

   刀盘名义直径  - - - - - - - - - - -          1.50000             英寸
   外刀刀齿齿形角  - - - - - - - - - -          16.40             度.分
   内刀刀齿齿形角  - - - - - - - - - -          23.20             度.分
   内外刀齿刀尖错距  - - - - - - - - -             1.11             毫米
   刀齿刀尖园角半径  - - - - - - - - -             .36             毫米

wbj1055 · 发表于 2012-6-13 10:51

楼上的师傅是怎么计算的？和手册上不一样的呢

小天 · 发表于 2012-6-13 10:55

   GSHgears 弧齿锥齿轮和准双曲面齿轮设计制造分析应用技术软件系统  版本 8.0
   重庆理工大学重庆汽车学院郭晓东教授(023-68666454) 等研制  2009年04月
   计算作业名: Spiral 计算编号: Summary 日期:2012/ 6/13 时间:10:55:11

wbj1055 · 发表于 2012-6-13 11:04

也就是说这个齿轮是能做出来罗？那图纸的参数栏力该怎么写呢，刀号什么的

liangbo0317 · 发表于 2012-6-13 22:05

家里有什么刀

hyfjy · 发表于 2012-7-8 09:58

格里森制弧齿锥齿轮副的设计计算及数字化建模

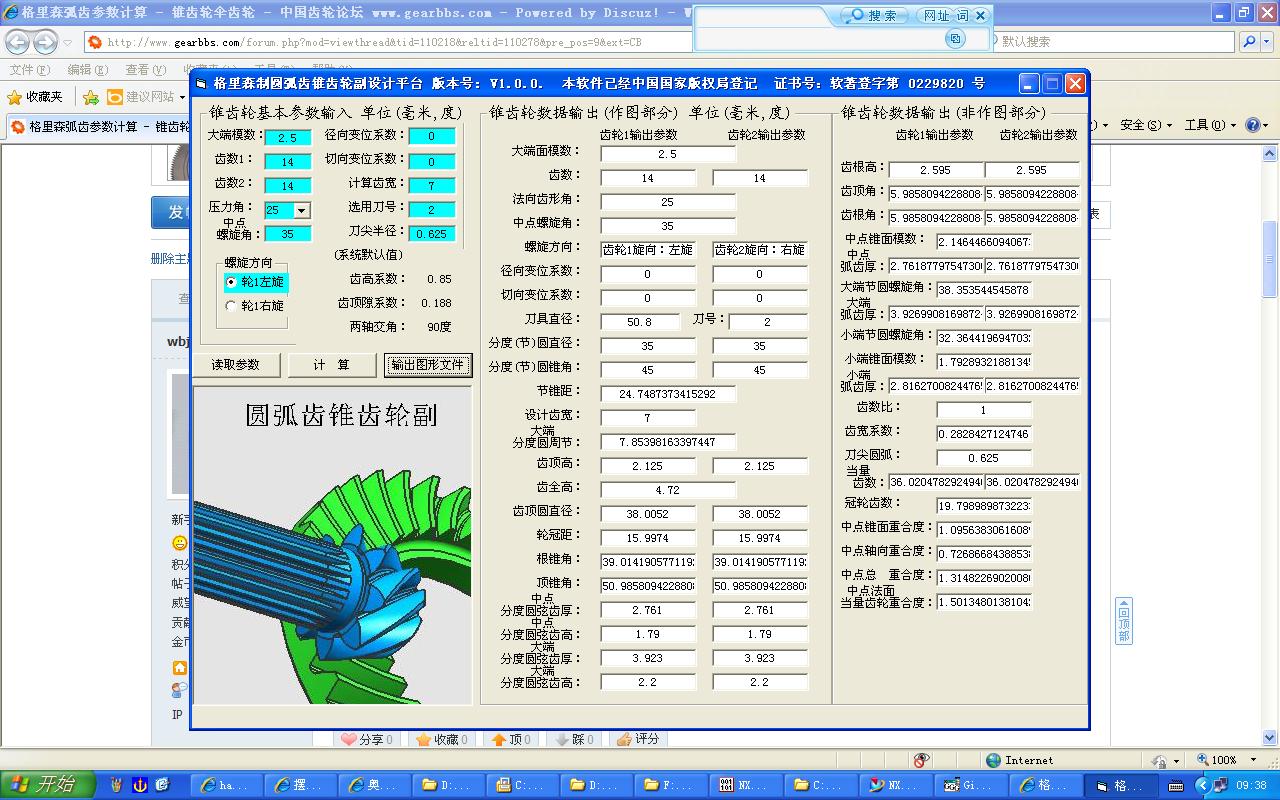

本款参数的格里森制弧齿锥齿轮设计计算界面：

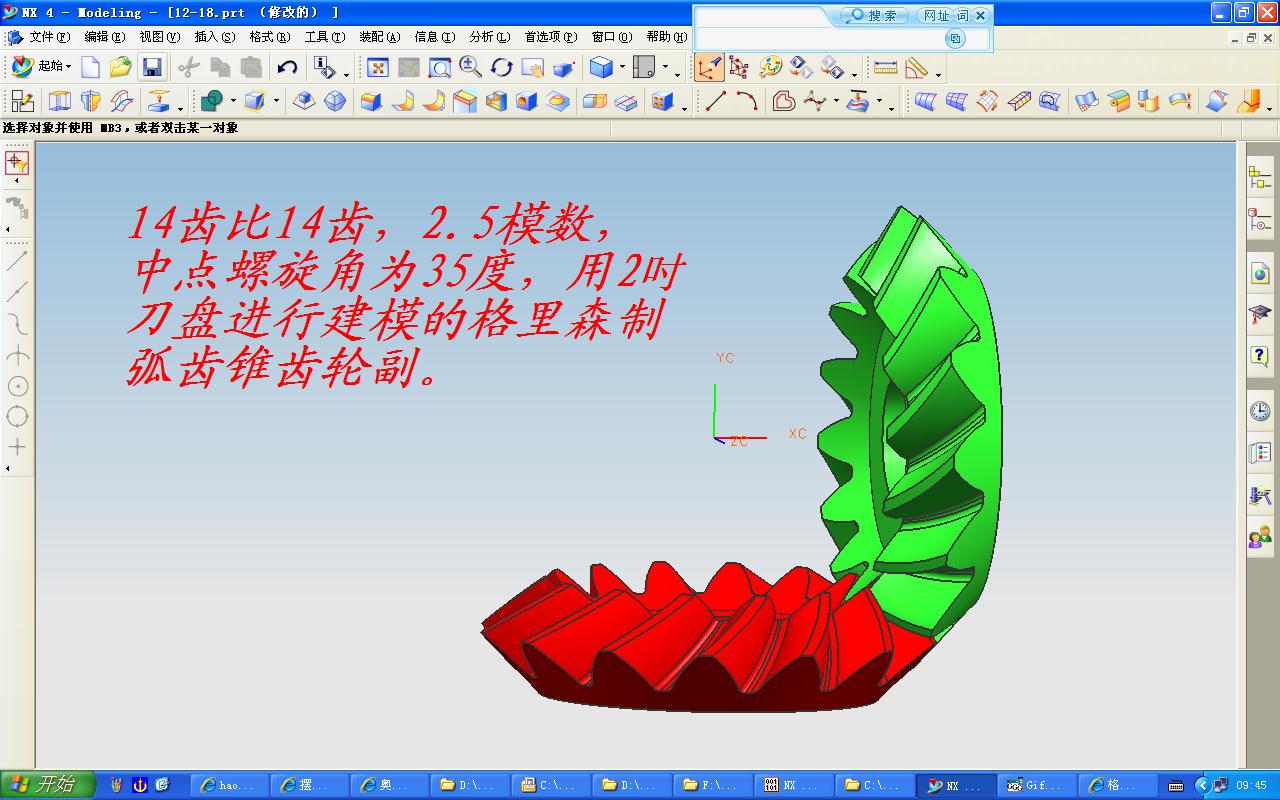

数字化建模的实体：

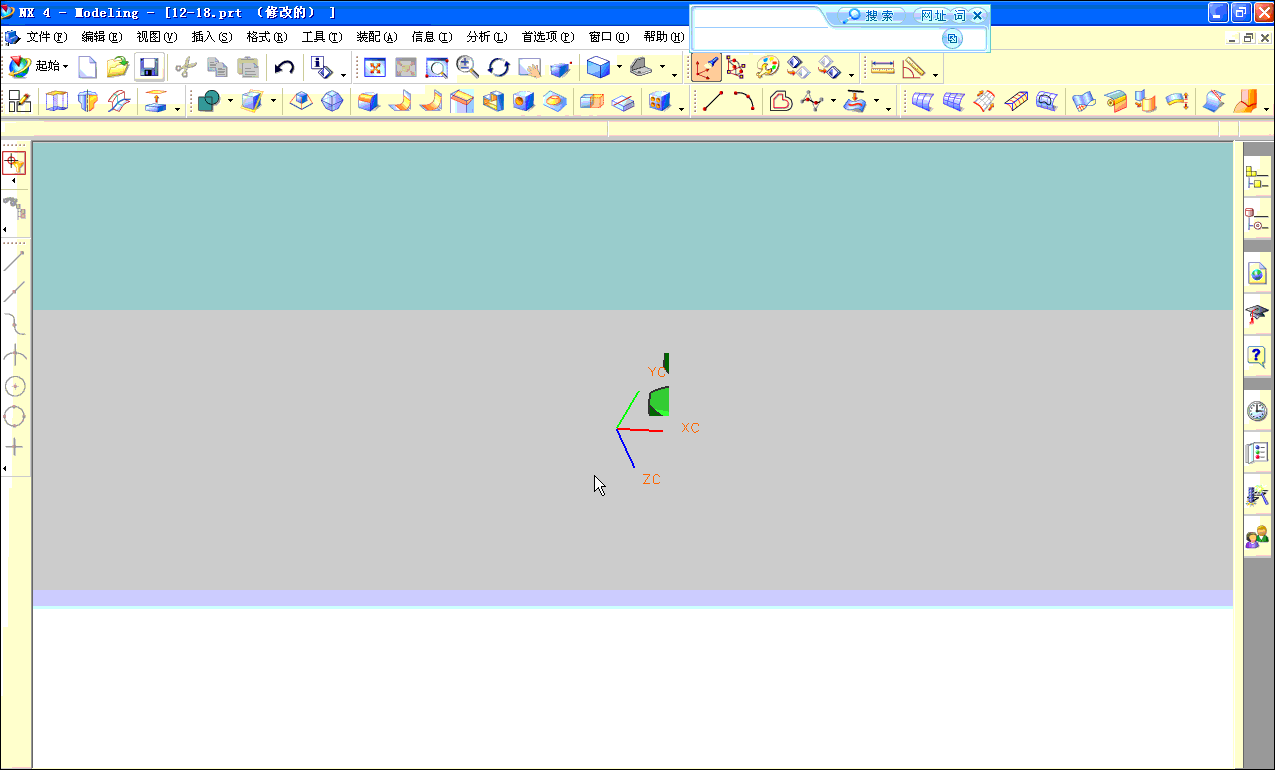

建模过程：
