功率250Kw,输入转速6000rpm,输出转速60000rpm的行星机构怎么配齿？NGW的

吉布提 · 发表于 2012-6-25 18:19

对于输出6万多转的机子，难点不在几何参数上，是轴承间隙和温升、是齿面滑动产生的瞬时高温、是制造误差引起的运动不平稳。是高速时试车现场如同飞车一般的恐怖声音，弄不好还会产生烧糊或抱死现象。

dargon_work · 发表于 2012-6-26 09:46

那如果改成输入n=3800，输出n=65000呢，功率250kW呢，试验工况不变，能做成一级NGW行星结构吗？

dargon_work · 发表于 2012-6-26 09:47

如果不能做成一级行星，能做成平行轴+一级行星的模式吗？

qdtruck · 发表于 2012-6-26 10:52

不可能做成一级行星。2级的合适。不必要平行轴。

dargon_work · 发表于 2012-6-28 11:04

接触安全系数已达1.16 是不是有点小了，高速磨损很厉害的

yan6hua · 发表于 2015-9-7 10:13

还有高手回答这个问题吗？我是搜索到的，感觉又学到了，不过自己了解的还很浅

niuershiye · 发表于 2016-4-16 23:16

---------------------

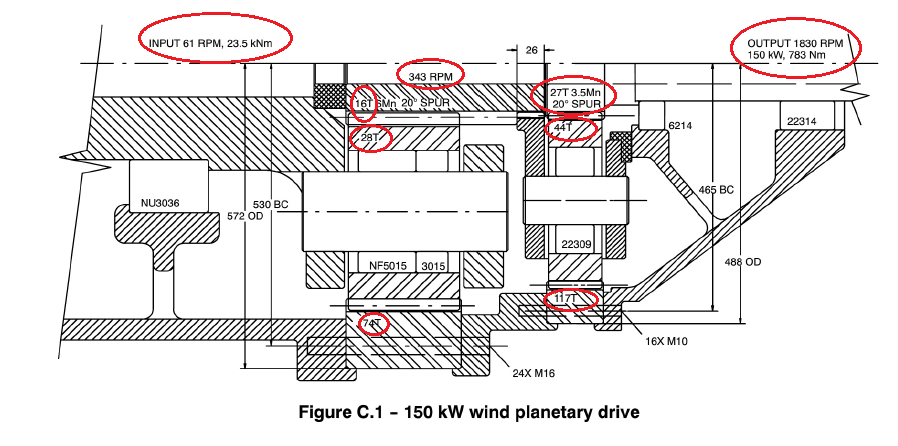

AGMA 6123-B06 150kW 增速风力行星。

taotao391 · 发表于 2016-4-18 09:12

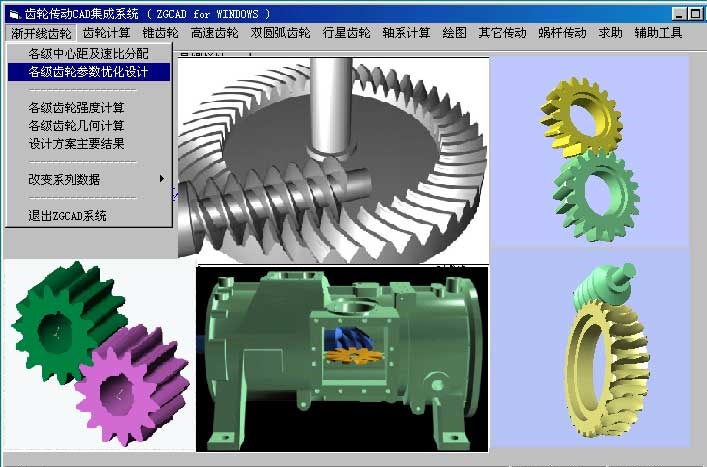

推荐一个软件，可算一下。计算结果很有参考价值。

hyfjy · 发表于 2016-4-19 17:01

本帖最后由 hyfjy 于 2016-4-19 17:03 编辑

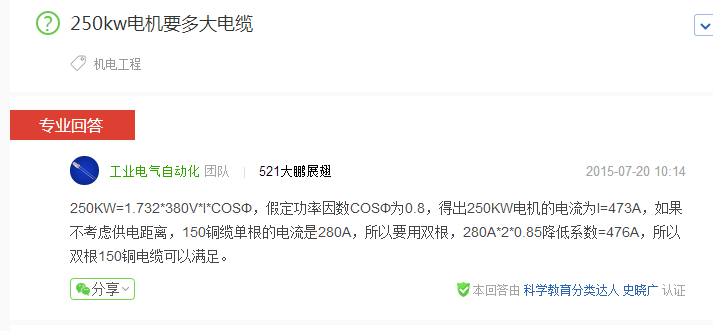

有点兴趣在百度上查找250KW电机的尺寸，结果只找到了使用的电缆的直径：


如果采用的双根电缆，直径都达到了300mm，如此庞然大物用一个小小的直径200多的升速箱，是不是有点不称啊？

MyFunction · 发表于 2016-4-20 14:48

输出65000rpm，直径100mm就达到音速了。功率150kW这么大，直径应尽量小。
齿轮如果超音速旋转，动平衡是最重要的因素。轴承需要散热，只能采用油气润滑系统。
