求助: 弧齿锥齿轮的UG建模

wy0859 · 发表于 2009-5-22 11:01

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wy0859 于 2009-5-22 11:03 编辑

小弟初学UG建模有许多问题不知如何解决,也没有找到很具体的步骤来了解,想找一高手请教下,欢迎大家与我联系.
邮箱:wy0859@163.com
齿轮参数:
小轮齿数 6 螺旋角33º37′

大轮齿数 40 轴交角 90°

大端模数 8.0169 齿面宽 42.5mm

压力角 20° 大轮旋向右旋

wy0859 · 发表于 2009-5-23 23:45

那位老大帮忙看下,
能不能成功建立模型啊?

feng19970907 · 发表于 2021-5-5 08:16

能建立模型

hyfjy · 发表于 2021-5-5 16:49

小轮齿数太少，至少应该有8个齿

hyfjy · 发表于 2021-5-5 17:02

feng19970907 发表于 2021-5-5 08:16
能建立模型

请展示才好，谢谢

hyfjy · 发表于 2021-5-5 17:20

小轮六个齿，齿数太少，不是太好的设计


hyfjy · 发表于 2021-5-6 15:04

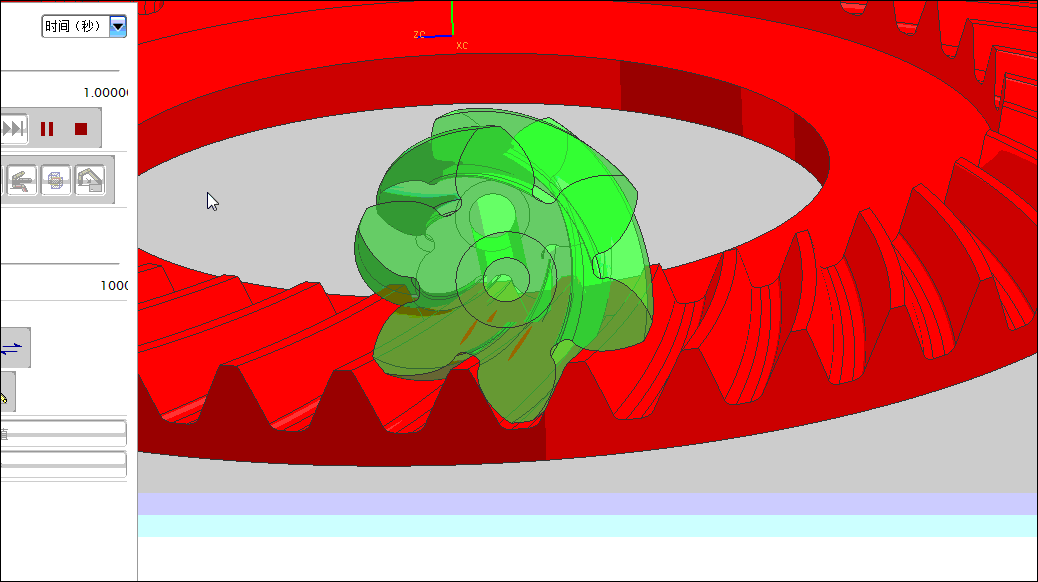

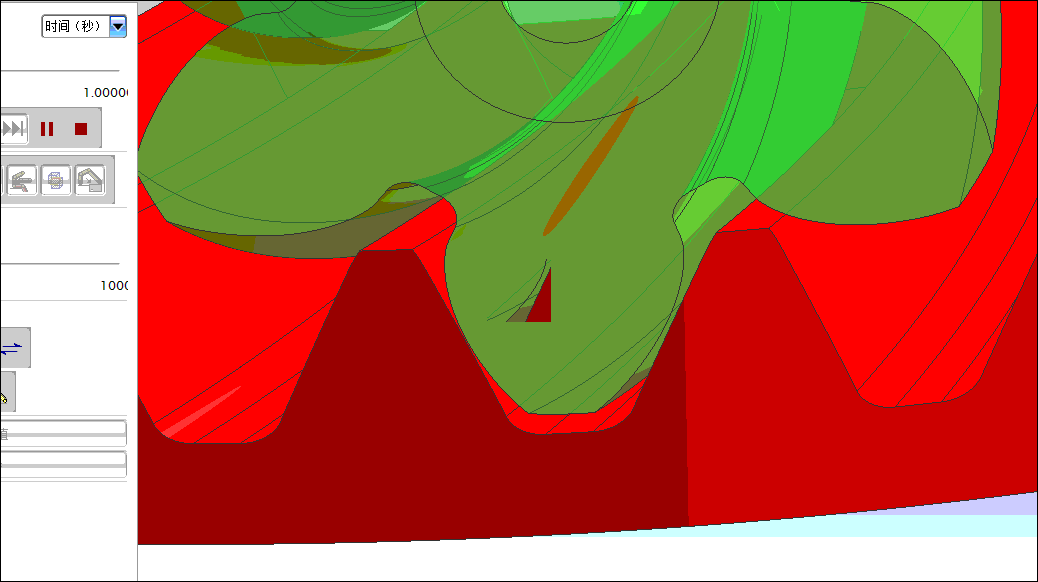

接触的位置

hyfjy · 发表于 2021-5-6 21:26

WeChat_20210506212400.zip (1.64 MB, 下载次数: 18)

hyfjy · 发表于 2021-5-7 08:17

zzszhd · 发表于 2021-5-7 10:31

重要的事情说三遍
