从事齿轮20年左右的来签个到。

樊朝彬 · 发表于 2025-4-23 11:35

jingshi 发表于 2009-6-7 11:00
直齿锥齿轮27年QQ917869446

美女，请教一个问题可以吗？滚齿加工直齿锥齿轮的那种刀具，就好像半把盘铣刀的那种滚刀，能滚齿加工出直齿锥齿轮，不知道这个刀具是怎么一回事啊？加工过程是怎么实现的啊？

daoshen888 · 发表于 2025-5-5 14:40

从事齿轮行业30年

hyfjy · 发表于 2025-5-5 21:44

75年进入齿轮厂，今年是2025年，也算进入这个行业半个世纪了

hyfjy · 发表于 2025-5-5 22:14

REACH1 发表于 2016-11-24 15:35
老师：请教一个问题，1.25M，压力角20,齿数80Z,外径要求100，齿高3.06,不是变位齿轮，这些参数合理吗?

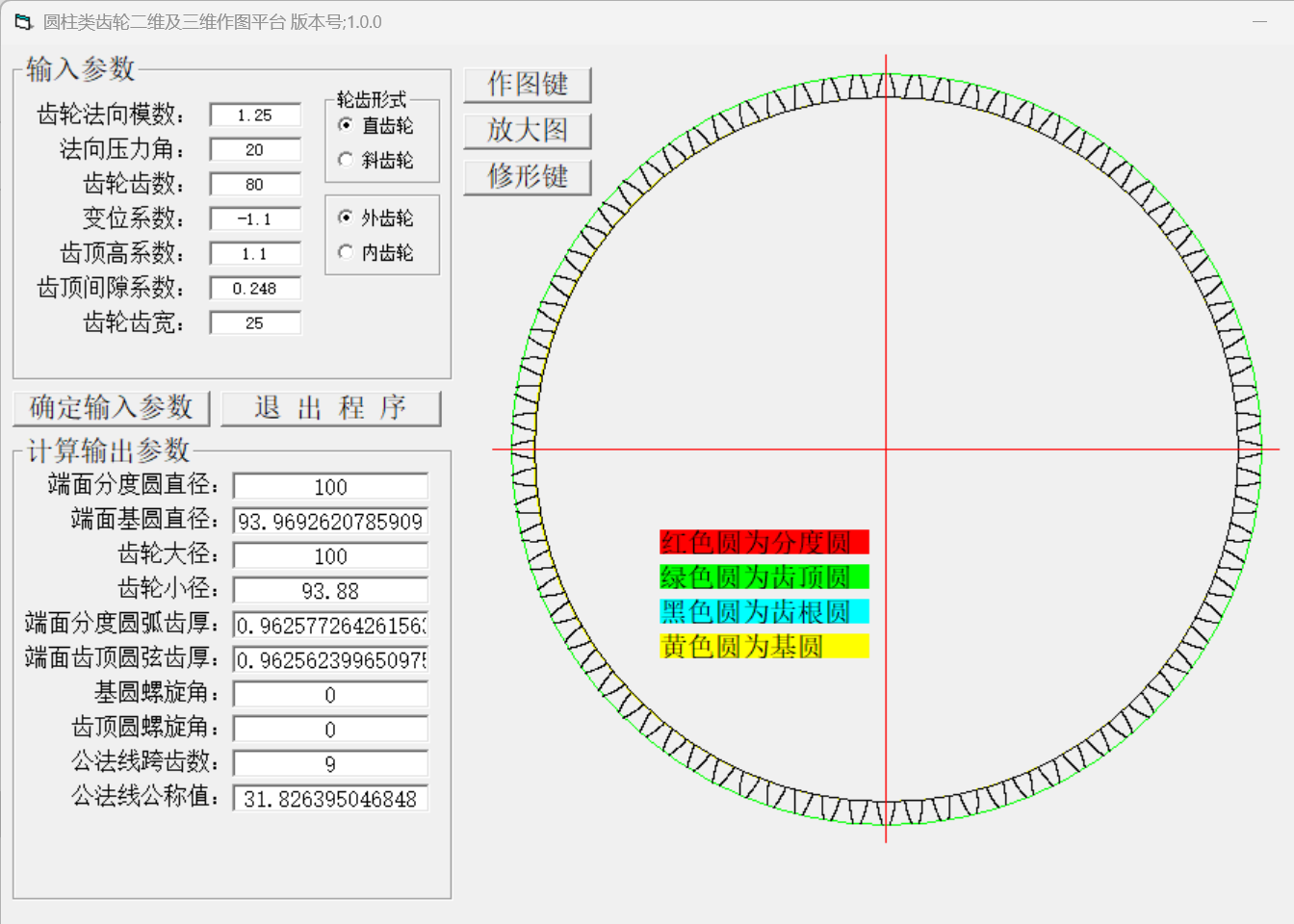

圆柱齿轮计算渐开线座标程序

软件作者：hyfjy

计算日期: 2025-05-05 时间:22:06:23

输入数据如下:

法向模数: 1.25 (端面模数): 1.25

齿数: 80

法向压力角: 20 (端面压力角): 20

分度圆螺旋角: 0 圆柱直齿轮

本次计算用于外齿轮

齿轮齿高系数: 1.1

齿轮顶隙系数: 0.248

齿轮齿宽度: 25

径向变位系数:-1.1

计算参数输出

端面分度圆直径: 100

端面基圆直径:93.9692620785909

齿轮齿顶圆(大径)直径: 100

齿轮齿根圆(小径)直径: 93.88

端面分度圆弧齿厚: 0.962577264261563

端面齿顶圆(大径)弦齿厚:0.962562399650975

端面基圆弧齿厚对应圆心角(度): 2.81094887763123

端面基圆弧齿厚对应圆心角之半(度): 1.40547443881561

测量尺寸:

公法线跨齿数: 9

公法线公称值: 31.826395046848

用齿条形刀具切齿有效渐开线起始圆直径: 95.842

80.rar (1.39 MB, 下载次数: 4)

hyfjy · 发表于 2025-5-5 22:16

必需是较大的负变位，才能满足原始要求

godwiser · 发表于 2025-5-6 17:36

今年正好30年了

余一泓 · 发表于 2025-5-10 07:45

1999年开始接触齿轮制造

xiexie6885 · 发表于 2025-5-10 10:03

今年是第28个春秋啦
