22.5度压力角格利森弧齿锥齿轮设计加工

www8qqqso

我们公司需要采购一种螺旋伞齿轮，驱动桥主减速器用的，压力角22.5度，螺旋角35度，模数10.5，齿数比37/9，格利森制。
因为我们不是齿轮生产厂家，在进行齿轮参数计算时遇到些麻烦，查了一些手册资料，发现22.5度压力角相关的比较少。
为了不闭门造车，想请专业人士直接进行相关参数设计。
小弟在此向诸位请教，如果有能力进行设计、加工的单位可以联系我，手机是13616452608，本人姓刘。

小天

我们可以给计算，18969679977也姓刘

q364228550

我可以各你做，价格怎么算？

小天


                                 齿 坯 几 何 参 数

          项 目 名 称                         小  轮         大  轮
      齿数  - - - - - - - - - - - - - - -      9             37
      模数/径节 - - - - - - - - - - - - -                 10.50000        毫米
      齿面宽  - - - - - - - - - - - - - -     60.22          60.22        毫米
      压力角  - - - - - - - - 小轮凹面  -     20.00                       度.分
                      - - - - 小轮凸面  -    -20.00                       度.分
      轮副轴交角  - - - - - - - - - - - -     90.00                       度.分
      外锥距  - - - - - - - - - - - - - -    199.91         199.91        毫米
      齿顶高  - - - - - - - - - - - - - -     13.33           3.99        毫米
      齿根高  - - - - - - - - - - - - - -      5.90          15.25        毫米
      工作齿高  - - - - - - - - - - - - -     17.32          17.32        毫米
      理论全齿高  - - - - - - - - - - - -     19.24          19.24        毫米
      外端直径  - - - - - - - - - - - - -    120.41         390.39        毫米
      节园直径  - - - - - - - - - - - - -     94.50         388.50        毫米
      名义半径  - - - - - - - - - - - - -     40.13         164.99        毫米
      根锥顶点超过轴交错点的距离  - - - -      -.01           -.04        毫米
      面锥顶点超过轴交错点的距离  - - - -     -6.16          -1.95        毫米
      节锥顶点至轮冠的距离  - - - - - - -    191.10          43.37        毫米
      前轮冠至节锥顶点的距离  - - - - - -    133.67          30.87        毫米
      节锥角  - - - - - - - - - - - - - -     13.40          76.20        度.分
      面锥角  - - - - - - - - - - - - - -     18.02          78.01        度.分
      根锥角  - - - - - - - - - - - - - -     11.59          71.58        度.分
      齿根角  - - - - - - - - - - - - - -      1.41           4.22        度.分
      螺旋角  - - - - - - - - - - - - - -     35.00          35.00        度.分
      螺旋方向  - - - - - - - - - - - - -     左旋           右旋
      切齿方法  - - - - - - - - - - - - -           固定安装法
      齿侧间隙  - - - - - - - - - - - 最小      .00   最大      .00       毫米
      驱动构件  - - - - - - - - - - - - -            小    轮

小天

     齿 坯 几 何 参 数

          项 目 名 称                         小  轮         大  轮
      齿数  - - - - - - - - - - - - - - -      6             37
      模数/径节 - - - - - - - - - - - - -                  7.97500        毫米
      齿面宽  - - - - - - - - - - - - - -     45.30          41.00        毫米
      压力角  - - - - - - - - 小轮凹面  -     23.19                       度.分
                      - - - - 小轮凸面  -    -21.41                       度.分
      轮副轴交角  - - - - - - - - - - - -     90.00                       度.分
      外锥距  - - - - - - - - - - - - - -    151.46         150.38        毫米
      齿顶高  - - - - - - - - - - - - - -     10.53           1.58        毫米
      理论齿根高  - - - - - - - - - - - -      3.38          12.15        毫米
      工作齿高  - - - - - - - - - - - - -     12.13          12.13        毫米
      理论全齿高  - - - - - - - - - - - -     13.90          13.73        毫米
      外端直径  - - - - - - - - - - - - -     78.23         295.69        毫米
      小轮偏置距  - - - - - - - - - - - -     25.40                       毫米
      节园直径  - - - - - - - - - - - - -     57.56         295.08        毫米
      名义半径  - - - - - - - - - - - - -     24.32         127.43        毫米
      节锥顶点超过轴交错点的距离  - - - -       .57            .85        毫米
      面锥顶点超过轴交错点的距离  - - - -     -2.35            .69        毫米
      根锥顶点超过轴交错点的距离  - - - -     -7.72            .33        毫米
      轮冠至轴交错点的距离  - - - - - - -    145.16          26.72        毫米
      前轮冠至轴交错点的距离  - - - - - -    101.47          19.25        毫米
      节锥角  - - - - - - - - - - - - - -     10.57          78.50        度.分
      面锥角  - - - - - - - - - - - - - -     15.19          79.30        度.分
      根锥角  - - - - - - - - - - - - - -     10.18          74.24        度.分
      齿根角  - - - - - - - - - - - - - -       .39           4.26        度.分
      螺旋角  - - - - - - - - - - - - - -     45.03          33.46        度.分
      螺旋方向  - - - - - - - - - - - - -     左旋           右旋
      切齿方法  - - - - - - - - - - - - -           固定安装法
      齿侧间隙  - - - - - - - - - - - 最小      .00   最大      .00       毫米
      驱动构件  - - - - - - - - - - - - -            小    轮

www8qqqso

楼上谢谢。是用手册上的公式算的吗？压力角是22.5度能不能给算算，主要就是这个压力角，一些参数没有。另外顶隙和侧隙是多少不能算出来吗？

www8qqqso

楼上谢谢。是用手册上的公式算的吗？压力角是22.5度能不能给算算，主要就是这个压力角，一些参数没有。另外顶隙和侧隙是多少不能算出来吗？

hyfjy

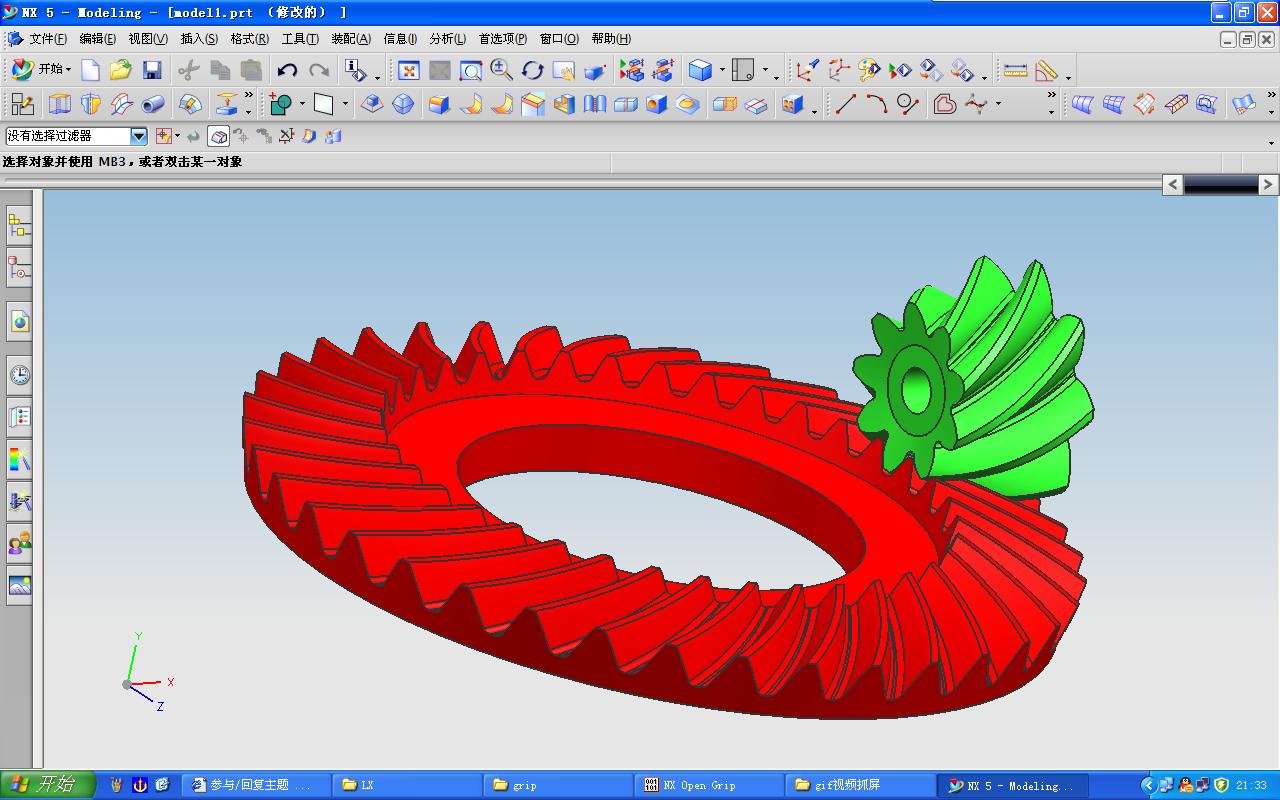

数字化建模。

计算：



建模：



模型：

www8qqqso

楼上把大端面模数设成5是什么意思啊？
根据选的参数不同，设计出来的齿也相差很大。

抬头见

刚测量了一个准双曲面的齿轮，小的9齿，最大直径166，小的39齿，最大直径457.4，麻烦给算算齿轮的偏置距等安装尺寸，多谢了
