求助：第一次遇到径节齿轮请教画法

zjsky520 · 发表于 2009-5-19 17:15

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

今天拿到一个产品内齿的齿数17 有效3径节20 压力角30 基圆37.393 请问这个齿轮在CAD里怎样画出来啊我要做模具线切割的所以必须要把齿轮形状画出来请教高手了

niuershiye · 发表于 2009-5-20 17:15

提问题，自己先负点责任。这组数据基圆怎么那样大？？

mrmrw · 发表于 2009-5-21 13:36

问题不清楚
两个基本参数及其基本齿廓都不清楚，基圆直径都不对
都不知道怎么帮你了

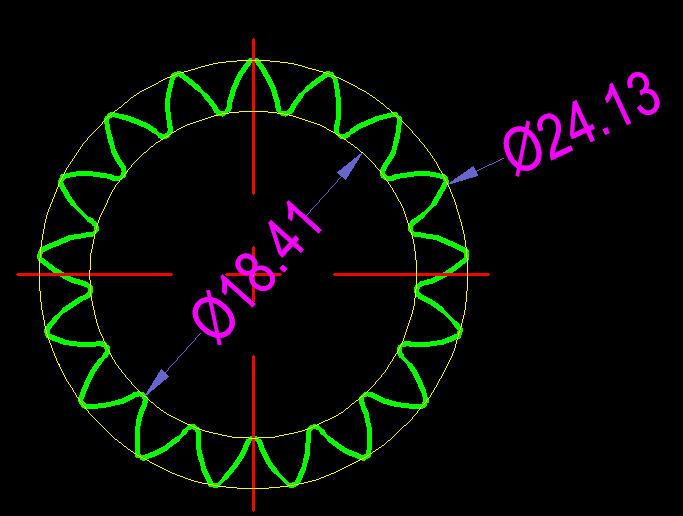

给你看一下示意图
基本齿廓为:hap=1,hfp=1.25,αp=30°，ρfp=0.1绘制的一个17个齿的标准齿轮。

niuershiye · 发表于 2009-5-21 19:11

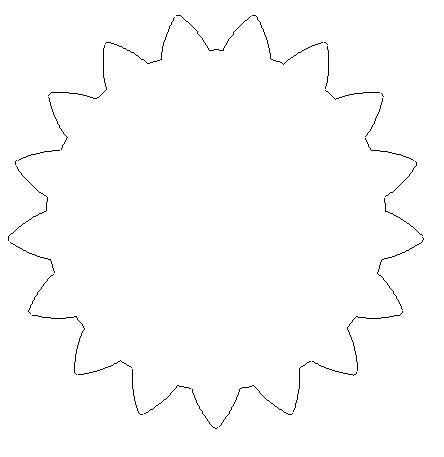

内齿！

wangchangfu · 发表于 2010-9-19 10:15

我测得外径100.6小径94公法线W7=59.94 W6=51.5 W5=42.94 锥度1:18---1:23
内花键大径76.3 小径69.5量棒值M7=62.3 M7.5=60.2请问是径节齿轮吗其参数是多少

ctcdma · 发表于 2010-11-1 19:10

怎么画出来呀？

ctcdma · 发表于 2010-11-1 19:29

请教高手：这个怎么画呀？
齿数：Z 49
径节：DP 20
压力角：a 20度
小径：Die 60.2+0.11
齿根：Dei 64.52+0.3
分度圆直径：Df 62.23
齿向公差： Fp 0.025
圆柱测量距：M 58.42-58.55
测量圆柱直径：dp 2.44
公差等级：6h 6h
齿根圆弧半径 Remin R0.5
