本人有一张行星减速图纸,求高手帮助计算齿轮参数,先谢了.

924702865 · 发表于 2012-5-10 20:41

您需要登录才可以下载或查看，没有账号？注册

x

齿轮位置图.zip (34.57 KB, 下载次数: 94)

924702865 · 发表于 2012-5-11 07:45

自己顶一下

qdtruck · 发表于 2012-5-11 10:21

啥输入？啥输出？没有扭矩情况？塑料齿轮？
有N个方案！

qdtruck · 发表于 2012-5-11 11:27

924702865 发表于 2012-5-11 07:45

登录/注册后可看大图

自己顶一下

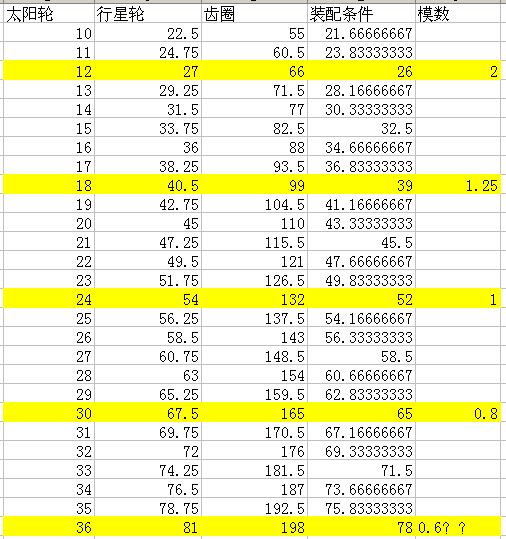

速比必须是6.5 还是允许个范围？
如果必须是6.5的话，答案是有限的。见图片。
猜有啥意思？

924702865 · 发表于 2012-5-11 11:51

前辈先谢谢了，太阳轮输入，太阳轮和行星轮是40Cr材料，齿圈最好是铸铁，电机是1.5KW，数比6.5正负0.25是可以的。希望前辈再帮我看看。

qdtruck · 发表于 2012-5-11 15:55

为啥齿圈用铸铁的？

924702865 · 发表于 2012-5-11 20:34

前辈我不是太懂,你看用什么材料最好,齿轮参数能计算出来么,图纸中齿圈外径不能变,其他参数都可以变动,这样6.5数比是不是好算点.求指教了.还望前辈多帮忙.

qdtruck · 发表于 2012-5-12 08:49

924702865 发表于 2012-5-11 20:34

登录/注册后可看大图

前辈我不是太懂,你看用什么材料最好,齿轮参数能计算出来么,图纸中齿圈外径不能变,其他参数都可以变动,这样6 ...

奥，那就是知道了外形尺寸和速比，来确定一个行星机构。但这样需要验证强度的！

924702865 · 发表于 2012-5-12 11:41

是的，前辈能否帮我计算齿轮参数，拜谢了。

心的空白页 · 发表于 2012-5-12 14:56

模数1.5，压力角20，太阳17，变位0.525，行星36，变位0.582，齿圈91，变位0.582，安装中心距82.488，强度验证过了，应该没问题
