请教铁蜗杆配尼龙斜齿轮问题，

woodee

马达厂现成蜗杆，不能改，只能凑。

1. 先将轴向模数换算成法向模数，因为齿轮是按照法向模数计算的。
Mn=7.09715*sin(9.9889°)
    =1.23105

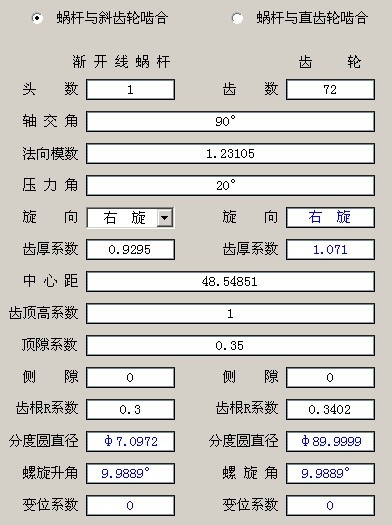

2. 适当凑算，选定基本参数：

中心距最终定为48.55即可。

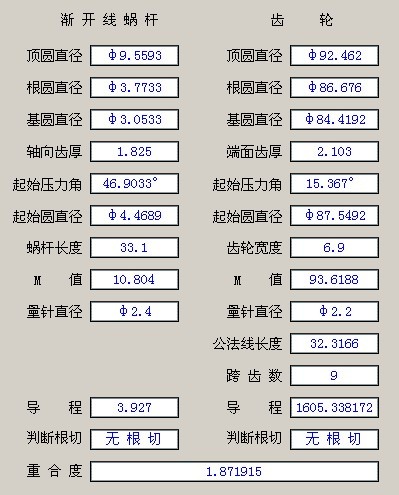

3. 齿厚及M值、公法线等参数：


4. 3维模型检查：


5. 总之，虽能凑出来，但这个设计不好。
(1). 金属齿厚与塑胶齿厚基本相同，应加大塑胶齿厚，使整体强度成数倍增长。
(2). 压力角20°，蜗杆径向力偏大，金属蜗杆与塑胶齿轮配合，应该选12°~15°之间较合适。

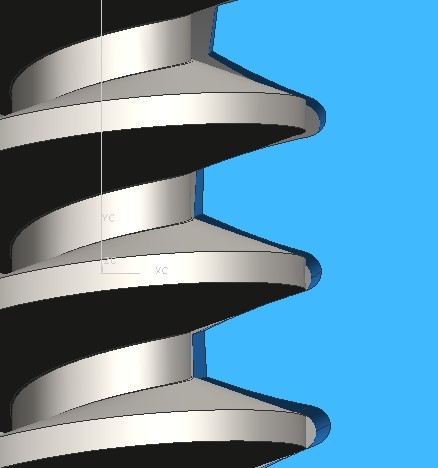

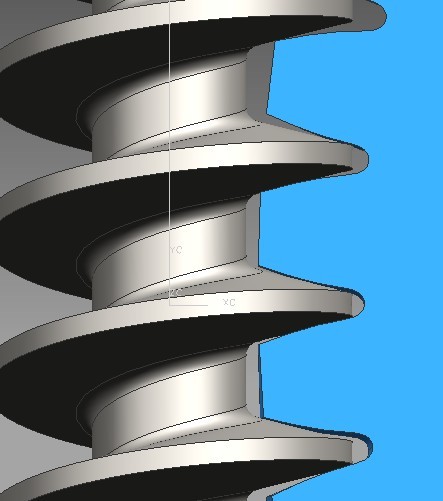

应该改为如下图样式，才算合理：


金属蜗杆与塑胶斜齿轮传动，用得很广，但设计参数不合理者很多，至少与我私下交流的朋友，很多都是开了模，装上出问题才急了。还有稀里糊涂能转，就糊弄过去了。
不知楼主这个产品的现况怎样？

crab520

yeejun830128 发表于 2012-8-4 22:05


登录/注册后可看大图

一看这个设计，我就笑了！别范我们以前的错误了，电机选错了，用四个螺杆固定，电机轴与斜齿轮轴的中心距保 ...

这个要看你怎么固定电机吧

caixiaofx

woodee 发表于 2012-8-31 01:35


登录/注册后可看大图

马达厂现成蜗杆，不能改，只能凑。

1. 先将轴向模数换算成法向模数，因为齿轮是按照法向模数计算的。

版主，能发你那个蜗杆和斜齿的计算表我吗？我找了好久，万分感谢，

liu104

对于woodee回复中，问个简单问题：斜齿轮与蜗杆配合时，不是蜗杆取轴向模数为标准模数来计算的吗？
