齿轮齿折断的特例

huijind · 发表于 2012-5-8 06:45

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

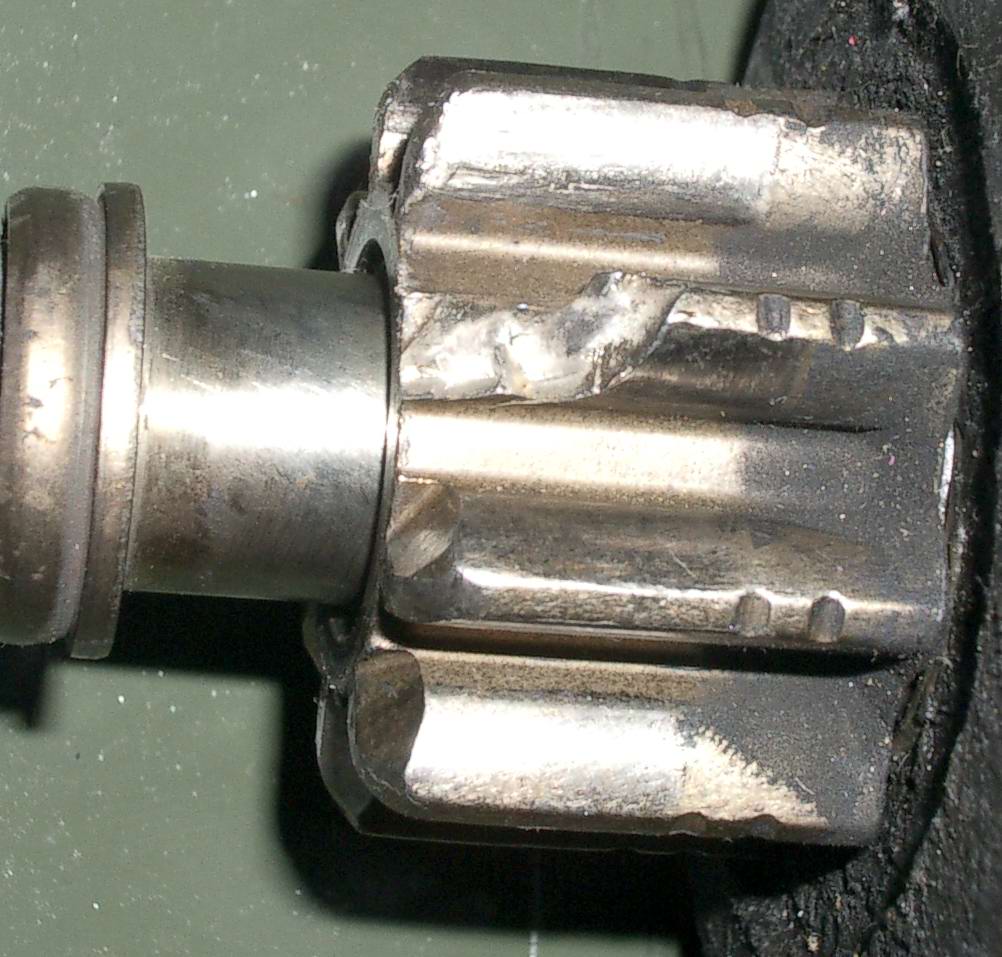

看了小楼听风雨的帖子后，我们曾经处理过一例齿轮齿折断故障，特上传供参考。
该故障是大批量生产的品种，出现齿折断故障率约20%，改进后，齿折断故障消除。
对持折断故障件进行的检测：
1、金相检测：符合设计要求。
2、核算齿轮副设计，在所设计的公差范围内，有部分齿轮副存在“理论干涉”
当齿轮副出现理论干涉时，“如果啮合齿侧间隙很大，虽然传动肯定不会停止，但却是在非常不好的条件下接触的，这时，会使角速度发生变化产生强烈振动并且很快磨损。相反，如果齿侧隙为零或者很小，那会发生咬住现象。” －摘自“齿轮的理论与实践”
该故障发生后，2006年12月，我们修改了齿轮参数，消除了齿断裂故障。

minzi · 发表于 2012-5-8 11:58

谢谢您的分享！

zhilin816 · 发表于 2012-5-8 14:58

什么兵最牛？经过枪林弹雨的兵最牛！看来您是有经历的。

zhangtori · 发表于 2012-5-8 15:08

2012年6月19-21日上海浦东世博展览馆国际齿轮展，邀请您前来共襄盛举~联系人：18701850550 张先生

zhang19750202 · 发表于 2012-5-8 15:10

谢谢您的分享！

lsclzlh · 发表于 2012-5-8 15:39

谢谢楼主！

ydj123456 · 发表于 2013-11-10 19:39

把原来的参数与你修改后的参数发来，那才叫分享，光说说，没有达到分享的目的，发来，咱也学习学习

huijind · 发表于 2013-11-11 07:10

ydj123456 发表于 2013-11-10 19:39

登录/注册后可看大图

把原来的参数与你修改后的参数发来，那才叫分享，光说说，没有达到分享的目的，发来，咱也学习学习{:soso_e ...

飞轮副.pdf (1.07 MB, 下载次数: 12)

外形图.pdf (658.16 KB, 下载次数: 11)

可以将尺寸参数发你。
