请教一下这两颗齿轮规格

lead009 · 发表于 2012-4-22 14:53

您需要登录才可以下载或查看，没有账号？注册

x

最近收到客人的两颗齿轮
尺寸量测后要找规格
但是怎么找都找不到完全吻合的规格相当苦恼
我翻遍了sw中的零件库也是ＧＯ

烦请各位帮帮忙

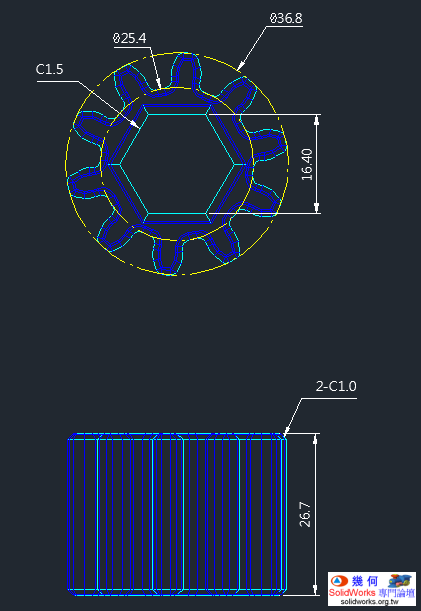

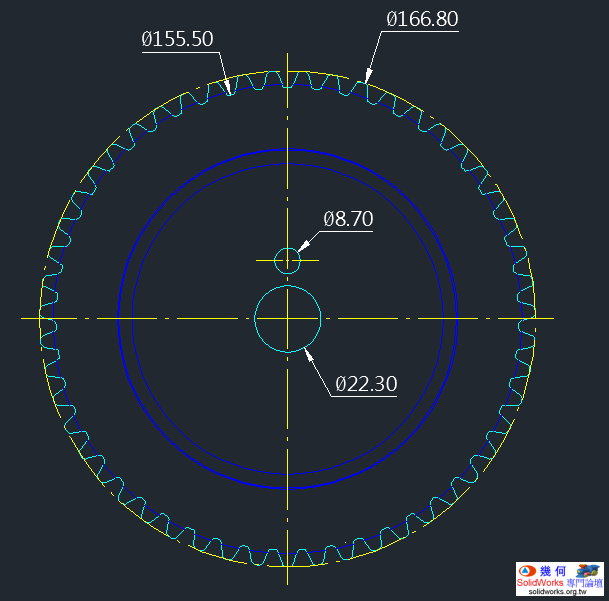

我有先将尺寸画下来
[attachimg]55930[/[attachimg]
55927[/attachimg]attachimg]

心的空白页 · 发表于 2012-4-22 15:52

按照图纸给的数据初步分析M2.5

zpanpan007 · 发表于 2012-4-22 16:49

楼主可以自己计算下啊？？？

lead009 · 发表于 2012-4-22 18:16

(這應該是英制規格)
我已經計算過了 m=2.5

我用兩種全齒深來算 1.8m or 2.25m
我把算出來的參數再帶到solidwork中，的零件庫，叫出來。卻是完全不吻合啊，所以才來求救

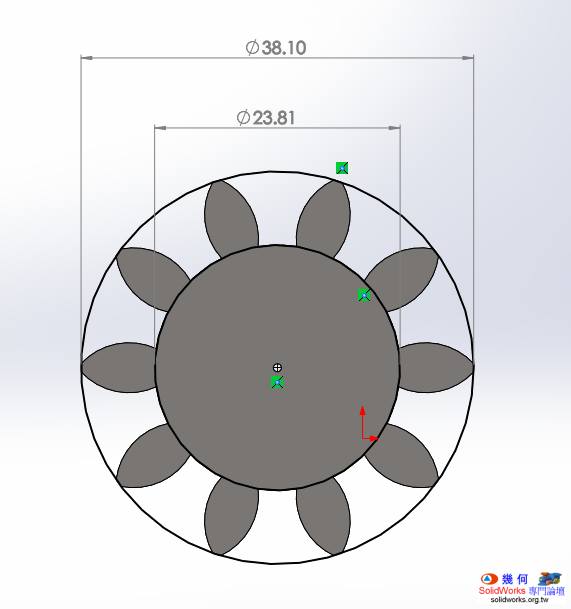

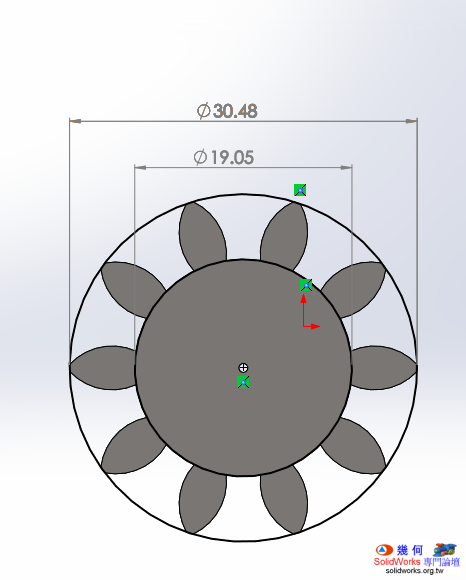

下面的圖片，是我把參數帶到sw中叫出來的齒輪，跟我的樣品差很多，雖然徑節相同，但是外徑底徑差遠了

心的空白页 · 发表于 2012-4-22 18:32

请给出公法线

lead009 · 发表于 2012-4-22 19:04

要怎麼給啊我手上只有游標卡尺這個工具而已
還是說你需要dwg 電子檔呢?

zl3264507 · 发表于 2012-4-23 08:25

楼主好像没有加工过齿轮，或者没有滚齿机，要不怎么测量齿轮公法线的尺都没有。

gdd · 发表于 2012-4-23 09:30

做好是问到你客人要求的中心距，再根据中心距来给他配一对

lead009 · 发表于 2012-4-23 12:31

恩公司這邊齒輪的case不是很多，沒有那些量測工具

至於跟客人要求中心距，應該是不大行=.=

是否這並不是規格品?

libiao · 发表于 2012-4-23 21:47

DP=8,齿数51与10，齿顶高系数0.8，顶隙系数0.3，
此时数据与一楼的图片接近
只用游标卡尺测绘，又不知公法线长度为何物，怎么可以帮到你？
