谁知道这一对齿轮是用在那种车型的?

[复制链接]
发表于 2012-4-22 14:18 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要 登录 才可以下载或查看,没有账号?注册

x
这种齿轮结果比较合理,好像是出口的齿轮
 楼主| 发表于 2012-4-22 14:28 | 显示全部楼层

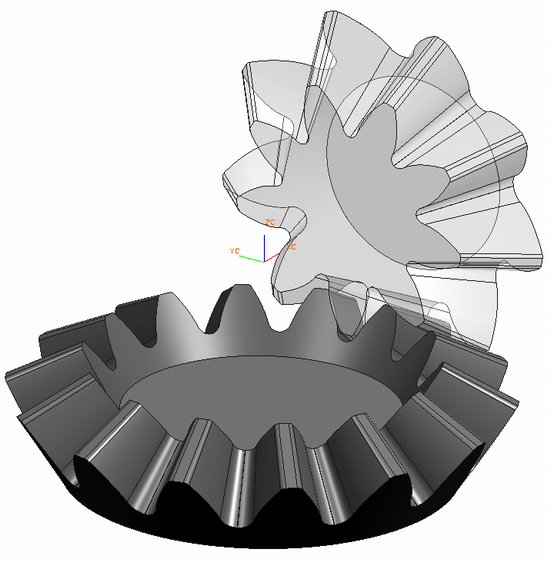

这个是三维图,欢迎大家多多指教!
 楼主| 发表于 2012-4-22 14:55 | 显示全部楼层
附件,

AD.part04.rar

601.36 KB, 下载次数: 81, 下载积分: 齿轮币 -2 枚

AD.part03.rar

2 MB, 下载次数: 92, 下载积分: 齿轮币 -2 枚

AD.part02.rar

2 MB, 下载次数: 81, 下载积分: 齿轮币 -2 枚

AD.part01.rar

2 MB, 下载次数: 86, 下载积分: 齿轮币 -2 枚

评分

1

查看全部评分

发表于 2012-4-22 19:52 | 显示全部楼层

直齿锥齿轮设计

本帖最后由 hyfjy 于 2012-4-22 19:54 编辑

直齿锥在设计上有点小要求,齿宽最好不要超过锥距的1/3,当齿数都较少时,采用角变位处理,使得小轮的齿根有足够的抗弯强度,短齿制要使得重合度超过1,这样啮合的过程就会较平稳。如果要求精锻加工,还得校验小轮的齿根拨模角必须大于零度,最好在3度左右。在齿面滑移率上也有特殊的要求。这样设计的锥齿轮副成型后看上去较为协调。
这组齿轮是差速器中的差速齿轮副,齿数比为9比14,可以说是少到了极点,故在设计上也下足了功夫。

点评

谢谢您的指点!  发表于 2012-4-23 07:56
发表于 2012-5-3 00:20 | 显示全部楼层
收藏了,用在模型试试

点评

这个是实际产品,有什么问题欢迎提出来  发表于 2012-5-3 07:29
发表于 2012-8-28 21:58 | 显示全部楼层
楼主你好!这是我检查过的上传或传给我的直锥3D模型中,最接近完善的一个模型了。

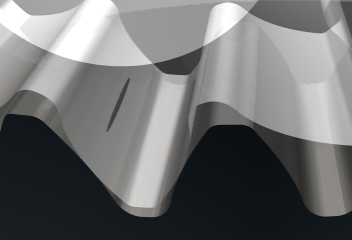

啮合痕迹检查:

但还不够理想:
1. 重合度小于1,只有0.85。好在差动齿轮,相对转速慢,使用时感觉不明显。
2. 齿线修形函数选择不理想。最好应该是圆弧形,在位置误差安装时,接触区圆滑偏移。
3. 下齿面靠近大端部分,有轻微塌陷。不知是否有实际需要,有意做成这样的?

点评

齿轮参数都没有 怎么样计算重合度的?  发表于 2012-8-29 22:11
谢谢woodee先生的指教!齿线修形成圆弧形,我不会做,还请woodee先生不吝赐教  发表于 2012-8-29 07:38
发表于 2012-8-29 15:11 | 显示全部楼层
不用客气,互相学习。

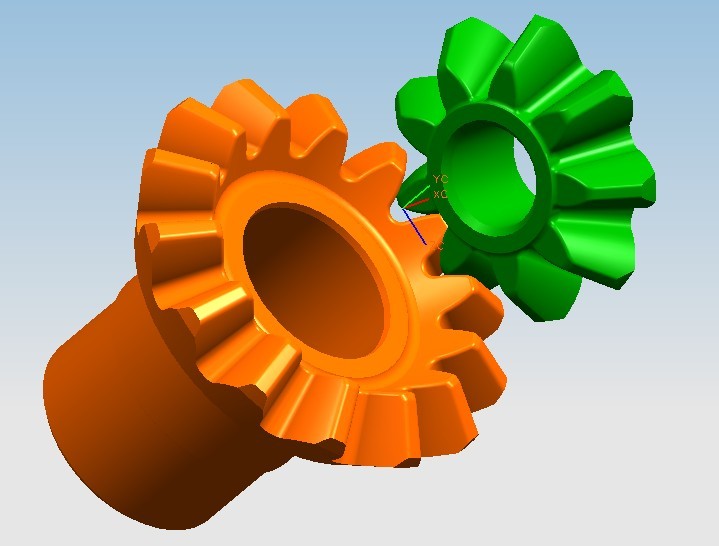

花了点时间,做了一对:

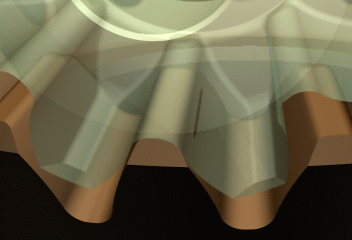

啮合区分析:

x_t格式3D模型,供对比参考:
ADwd.rar (1.18 MB, 下载次数: 49)

评分

2

查看全部评分

发表于 2012-8-29 17:46 | 显示全部楼层
学习了!
感谢 各位老师的指导.
发表于 2012-8-29 20:18 | 显示全部楼层
这不是汽车里的差速器齿轮吗?
发表于 2012-8-29 21:03 | 显示全部楼层
是不是是三轮车上用的?
