关于齿轮双啮仪检测问题

mrmrw

对于小模数齿轮，多采用双啮仪进行综合检测。
对于双啮检测，需要确定几个基本因素：
  （1）标准齿；
  （2）检测半径；
  （3）检测压力。
请问哪位同仁指导这三个因素的相关标准或者是其他资料。
烦请解答！

wzx

据我了解，主要是要有标准齿轮，半径是在双啮仪上可调的，压力是双啮仪上定死的。:)

glbzy

我们这里用的齿合仪是美国和国产哈量的,美国的是可调的但是国产的没有.啮合时只能为负数,精确度要求越高的话,径向综合误差;齿向综合误差:齿与齿误差:要求只有0.04    0.02    0.015毫米[公制]




mrmrw

一个网友的解答：
这个问题好像不成为问题吧？首先，检测双啮，你确实需要先制作标准齿轮的。标准齿轮一般要比被测齿轮高两个精度等级的。一般4级的标准齿轮价格大约在5000-8000元。
  检测半径是可以调整的，哈尔滨量具刃具厂生产的双啮检测仪器，只要在其中心距检测范围内，检测半径是可以调整的。也就是说，检测同一个齿轮，标准齿轮可以是40齿，也可以是50齿。当然有一个最佳齿数范围的。所以说，检测半径不成为什么问题。只要在操作时，将被测齿轮和标准齿轮啮合，再调整手轮，使中心距显示器的数值对零就可以了。
  还有，检测压力是通过仪器设计控制的，你无法调整的。
  以上是我根据我们现在检测仪器解释的，目前我们有8台那样的检测仪器，都是那么用的！

*********************
我的问题：
但是实际情况并不是这样子的
（1）双啮仪可以调控测试时的检测压力，我用的是日本大阪精密制造的双啮仪（最大检测压力不大于200g），而且有个客户已经明确的标识了检测压力。而且实际上检测压力是可调的，仪器上就可以设定。
（2）关于双啮检测中心距，在ISO/TR 10064-2:1996推荐技术文件中已经给出了测量齿轮和产品齿轮啮合的中心距的最大和最小值的计算方法。而且在测试前，仪器制造商给出了一个中心距的设定方法，从检测报告中可以看到3个中心距数值：最小中心距，最大中心距，还有一个就是测试中心距(Testing Radius)。最后一个就是设定的，最大和最小是检测出来的。
我的问题就是想知道这两个指标到底怎么设置，依据是什么？

mrmrw

还是没有人解答啊
关于测试压力的标准已经找到了：JIS B 1752-1989.
但是关于测试半径还没有找到一点线索！

along2004386

回复 5# mrmrw


    关于标准齿：需要进行TIG运算，也就是无侧隙啮合计算。当然运算的结果可能不是你已拥有的规格，那么，麻烦用你已有的规格
重新进行TIG运算，如果没有干涉（齿顶，齿形和齿根过渡线部分），那么你就可以用这个标准齿进行检测，中心距可以再计算TIG时得到。
当然中心距在这个检查中并不是最重要的。

mrmrw

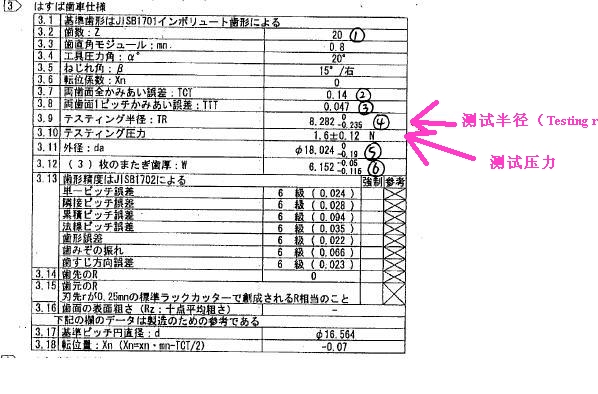

还是给大家看一张日本某大公司设计的齿轮参数表吧
这里面就有我所说的测试半径和测试压力的问题。
需要注意的是：
（1）测试半径是有公差的，是采用双啮仪检测时需要检测的指标。但是未明确标准齿的要求。
（2）测试压力也有公差。我从日本JISB 1752-1989和JIS B 1702-3：2008两个标准中都查到了关于齿轮双啮测试压力的规定。但是未明确测试压力的公差。另外，日本大阪精机的双啮仪可自由设定测试压力，但是哈量的国产双啮仪却没有这个功能。

OldMa

影响不大吧
呵呵
不晓得

mrmrw

目前测试半径的问题已经找到相关的资料了，是ISO 1328标准中提出来的，是双啮测试半径测量功能齿厚的一种方法。

liyang126

回复 1# mrmrw

请问老师双面啮合仪标准齿轮变位系数怎么计算
