该机构中的齿轮设计求助。

wsm513

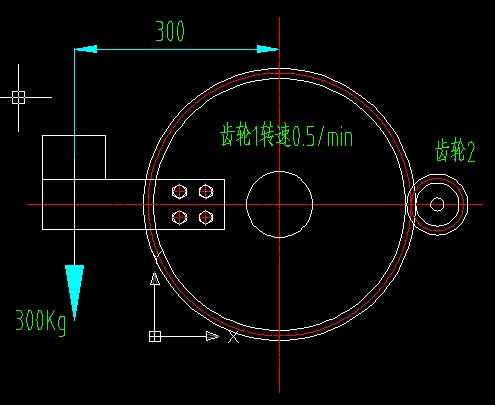

如图这对齿轮模数、齿数及齿厚多少合适，谢谢！齿轮1转速0.5r/min

niuershiye

给出中心距， 给出齿数比 。
================
按照你的图形 ， 估计 a=250 , z2/z1= 5  ;

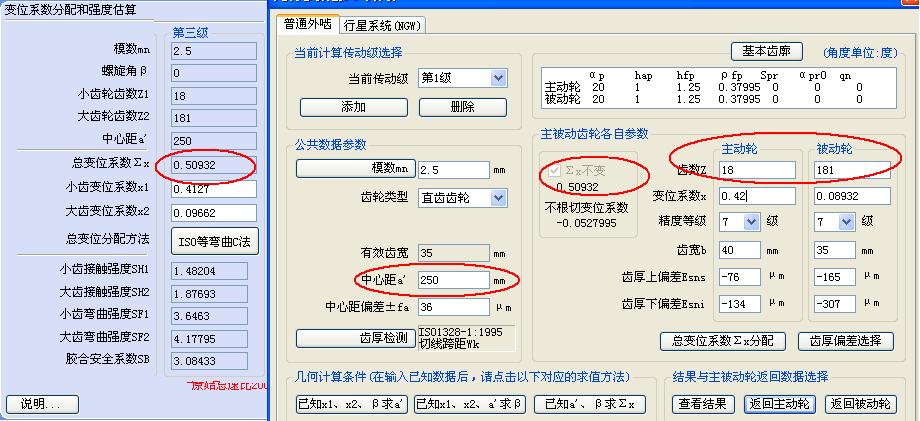

假如 按照这个数据 ， 就是下面的结果 （按 900N.m,     n =0.5/min )

wsm513

给出中心距， 给出齿数比 。
================
按照你的图形 ， 估计 a=250 , z2/z1= 5  ;
假如 按照这个数据 ， 就是下面的结果 （按 900N.m,     n =0.5/min )
8954
niuershiye 发表于 2009-5-11 11:41


登录/注册后可看大图

    谢谢版主 ，能把你的计算软件上传吗？我想知道怎样计算的。

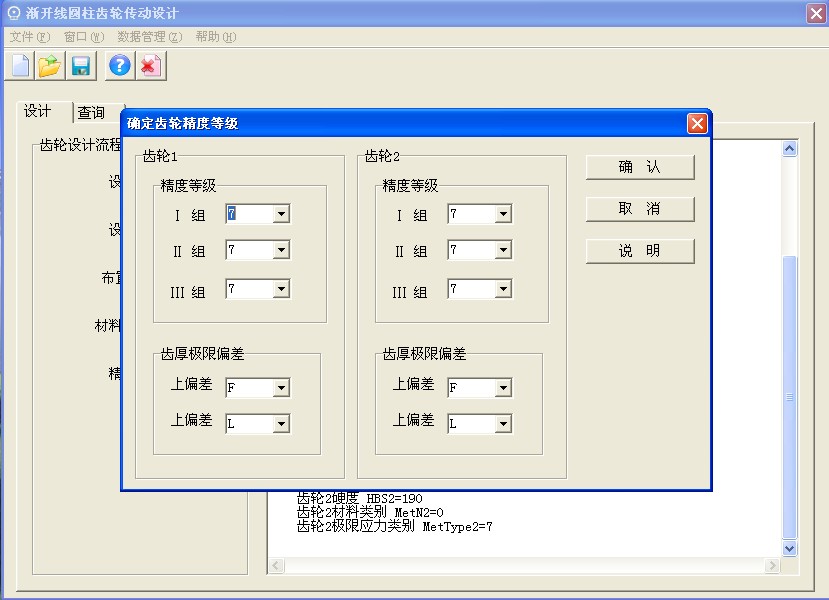

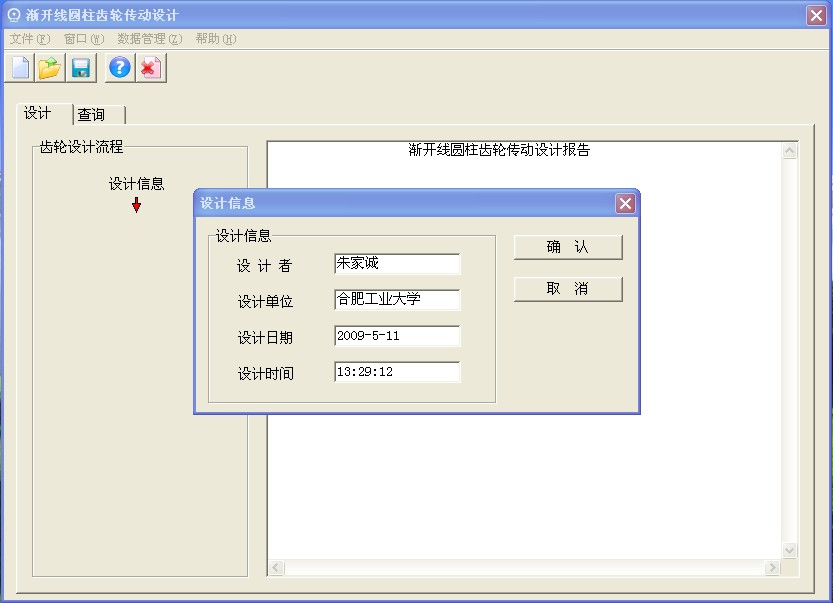

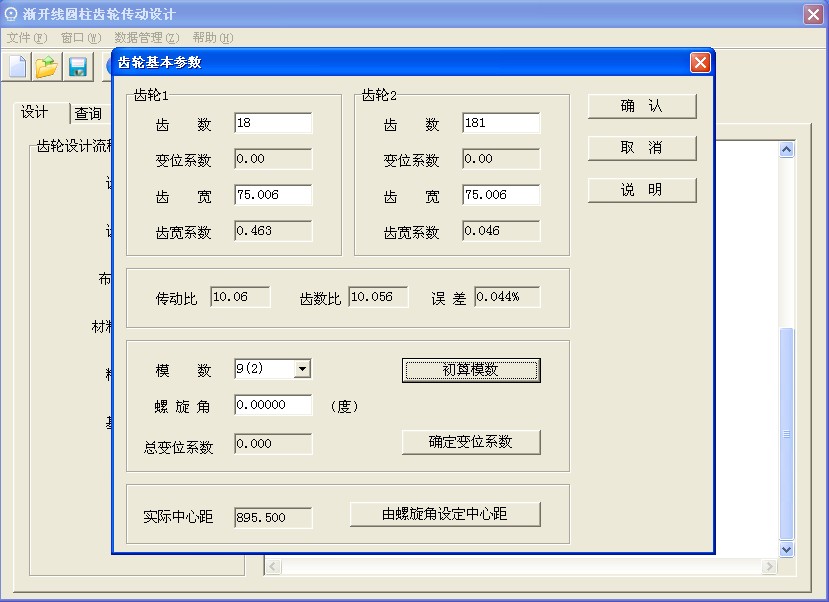

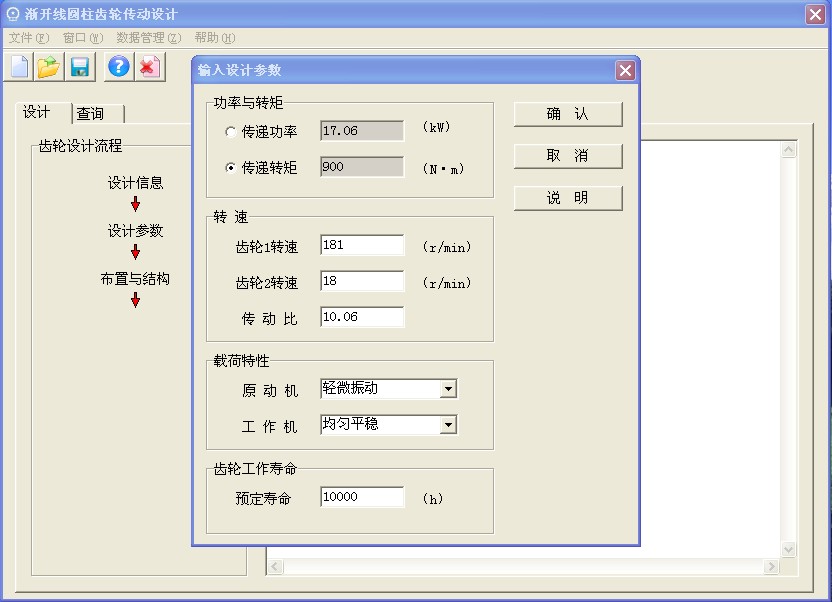

我用机械设计手册（软件版）V3.0，算出的模数是9，齿厚是75，我就感觉不对，所以求助版主。

我的是哪一步出问题了？
