直齿锥齿轮和弧齿锥齿轮中点螺旋角0°的两个齿轮比较

sunyc10517

直齿锥齿轮和弧齿锥齿轮中点螺旋角0°的两个齿轮，请问我计算的时候，程序是按照格里森弧齿锥齿轮算出来的，如果标准一个按照直齿锥齿轮的标准GB12369-90来制造，能否造出直齿锥齿轮，而不是弧齿锥齿轮螺旋角0°

hyfjy

这个問題很有趣，用计算零度螺旋角的弧齿锥齿轮参数能不能取一些值后加工出直齿锥齿轮来，请看同样参数的计算结果：

直锥齿轮副：

    直齿圆锥齿轮副设计计算表
    本软件已经中国国家版权局登记    证书号：软著登字第 0229818 号
    软件作者:hyfjy         计算日期:2012-04-17
一、输入参数
    大端模数:m    5             小端模数: 3.50642401238865
        齿数:Z  8             38
      压力角:α   20
      轴交角:Σ    90
径向变位系数:Xn     .44           -.44
切向变位系数:Xt     .195          -.195
  齿顶高系数:ha＇   0.85            齿顶隙系数:c＇    .188
    设计齿宽:B    29                本次设计齿廓不修形
        建议:三维模型大端齿根倒圆: R 1.5 , 三维模型小端齿根倒圆: r 1.1
二、计算输出参数
      压力角:α  =20
      啮合角:α′= 20
    齿轮模数:M=5
        齿数:Z1=8                           Z2=38
    两轴夹角:Σ= 90
  分度圆直径:d1= 40              d2= 190
    分度锥角:X1= 11.888658039628              X2= 78.111341960372
    节圆锥角:δ1= 11.888658039628              δ2= 78.111341960372
径向变位系数:Xn1= .44             Xn2=-.44
切向变位系数:Xt1=.195             Xt2=-.195
    大端锥距:R1=R2= 97.082439194738
    大端齿距:P1=P2= 15.7079632679489
  大端齿顶高:ha1= 6.45           ha2= 2.05
  大端齿根高:hf1= 2.99           hf2= 7.39
  大端全齿高:h1=h2= 9.43999999999995
  齿顶圆直径:da1= 52.623292226329              da2= 190.844642972304
  大端冠顶距:Aa1= 93.6712323972285             Aa2= 17.9939729407773
      齿根角:Xf1 = 1.76407026977701          Xf2= 4.35301001803685
      顶锥角:δa1 = 16.2416680576648          δa2= 79.875412230149
      根锥角:δf1 = 10.124587769851           δf2= 73.7583319423352
  大端弧齿厚:S1  = 10.4304506647458            S2= 5.27751260320319
  大端弦齿厚:S01 = 10.3172617650004            S02= 5.27748380217332
  大端弦齿高:H01 = 7.11537899949704            H02= 2.0575497797509
  中端弧齿厚:S中1  = 8.87258359946285            S中2= 4.48927599335713
  中端弦齿厚:S中01 = 8.77630032198983           S中02= 4.48925149397993
  中端弦齿高:H中01 = 6.05264307785675           H中02= 1.75023908531579
    当量齿数:  Z当1= 8.17536330060952          Z当2= 184.456634470001
    冠轮齿数:   Z冠= 38.8329756778952
刨齿机用齿角:  Y1  = 3.71320533833703           Y2= 3.13255705275841
当量齿轮重合度:  ε= 1.20080635897731


零度螺旋角弧齿锥齿轮副：

    弧齿锥齿轮副设计表         软件作者：hyfjy
    本软件已经中国国家版权局登记    证书号：软著登字第 0229820 号
第一部分  输入参数       计算日期:2012-04-17
模数:M= 5       齿数: Z=         8             38
法向齿形角:          α= 20 度     齿宽中点螺旋角:β= 0 度
螺旋线旋向:        小轮左旋          大轮右旋
径向变位系数:       X  =           .44          -.44
切向变位系数:       Xt =           .195         -.195
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角:          系统默认两轴夹角为90度
刀具直径Do= 190.5    刀盘号数: 7.5    刀尖圆弧 r= 1.25
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             40            190
节锥角            E=            11.888658039628  78.111341960372
节锥距            R=            97.082439194738
齿宽              b=           29
齿顶高           ha=            6.45          2.05
齿根高           hf=            2.98999996781349            7.38999996781349
全齿高            H=            9.43999996781349
顶圆直径          D=             52.6232922263291            190.844642972304
顶锥角           Ea=            16.24167      79.87541
根锥角           Ef=            10.12459      73.75833
轮冠距           Ak=            93.6712323972285            17.9939729407773
中点模数         Mm=             4.25321200619432
中点法向模数    Mfm=               4.25321200619432
中点弧齿厚      Sfm=   8.87258359946285         4.48927599335713
中点分度圆弦齿厚sm=    8.77630032198983            4.48925149397993
中点分度圆弦齿高hm=    5.91224693982863            1.60984294728767
大端分度圆螺旋角βs=    8.09776107022318
大端分度圆周节  Ps=   15.7079632679489
大端分度圆弧齿厚Sf=    10.4465794692296            5.26138379871935
大端分度圆弦齿厚S大=    10.3332354497018            5.26135526098946
大端分度圆弦齿高h大=    7.1138136124114             2.05750368358476
    第三部分   计算参数输出表(非作图部分)
齿数比 U= 4.75   齿宽系数F= .298715197522271
齿根角           Of=            1.76407       4.35301
齿顶角           Oa=            4.35301       1.76407
当量齿数Z当= 8.17536330060952  184.456634470001 冠轮齿数Z冠= 38.8329756778952
中点端面重合度Et= 1.15308361304508  中点轴向重合度En= 0
中点总重合度: E总= 1.15308361304508
中点法面当量齿轮重合度Env=  1.15308361304508
小端面端面模数Ms=  3.50642401238865 建议大端齿根倒圆: R= 1.5 小端齿根倒圆: r= 1.1
小端面分度圆弧齿厚Sx= 7.32602741964658  3.68972849804442   计算时间:21:48:24


从计算中可以看出，在加工直齿锥齿轮所需要的参数齿顶圆直径，根锥角，面锥角，大端齿厚，中端齿厚，测量的齿高等，都是相当接近的，所以，如果是有综合检验，在加工时保证齿轮副的啮合间隙时，应该能加工出直齿锥齿轮副的。前提是径向变位系数及切向变位系数应该是一致的情况下。

hyfjy

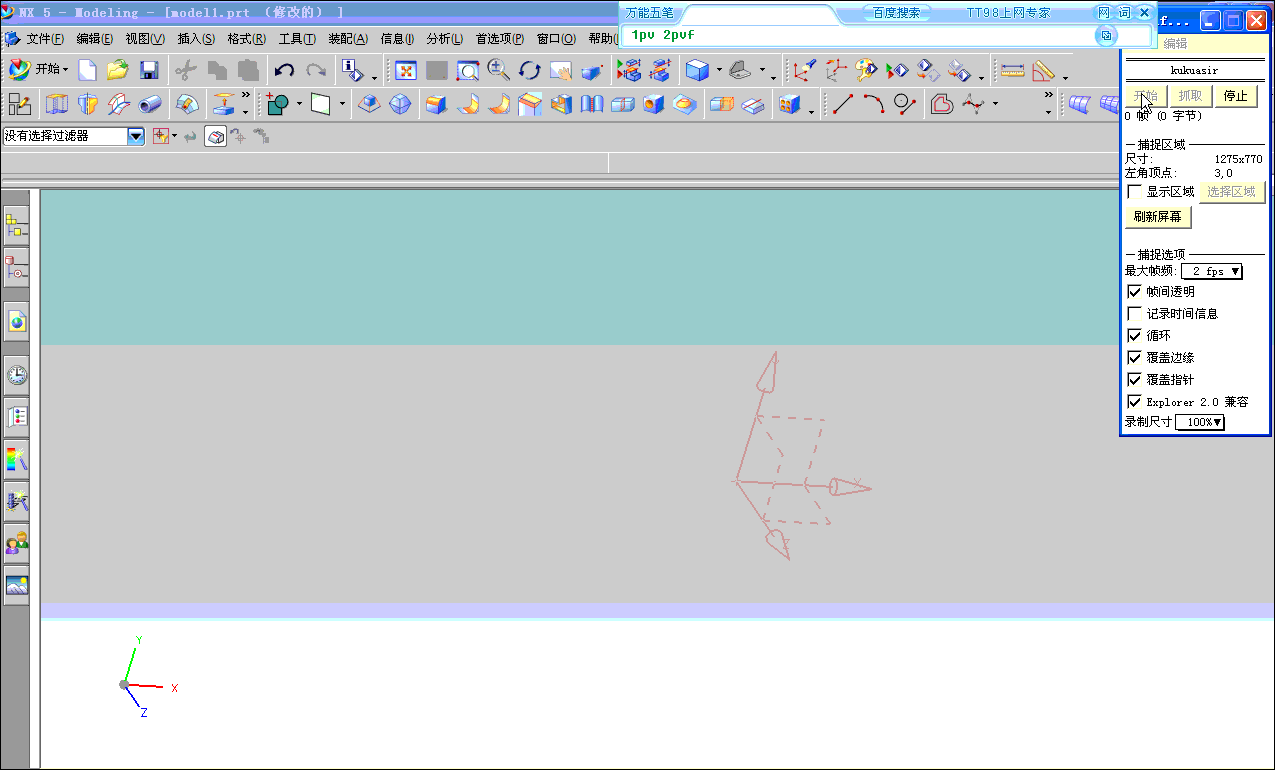

二个模型也是很相似的：

48054306

一个是直齿锥齿轮，另一个是灵度螺旋锥齿轮是两个不同的齿轮。

hyfjy

48054306 发表于 2012-4-20 15:15


登录/注册后可看大图

一个是直齿锥齿轮，另一个是灵度螺旋锥齿轮是两个不同的齿轮。

如果一对齿轮副中一个是直齿锥齿轮而另一个是零度螺旋角的弧齿锥齿轮，那是肯定不能啮合的，这叫不同类型的齿轮，无法啮合。

sunyc10517

哪家能做1米以上的直齿锥齿轮？

杂品50

我厂过去制造过1.6米刨齿机y23160.不知卖给谁了
