南京山能成形磨齿机

lkxd · 发表于 2014-2-17 15:51

支持一下！

hyfjy · 发表于 2014-2-18 07:46

本帖最后由 hyfjy 于 2014-2-18 08:01 编辑

成型磨比较适用于大模数,少齿数,对于中小模数,多齿数的普通齿轮,比较容易有周节累积超差的问题,尤其是一齿误差,也就是开始磨齿的那个齿与最后一个齿之间的周节误差比较大,从效率上说也要低一些,但对于齿形修形来说,成形磨比较容易实现,而展成法则比较困难,计算也要复杂得多,展成法对于较大模数,成本会较高,效率上比较高,修形的计算比较复杂.根据本厂情况灵活使用各类机器,让成本降到生产与使用都能承受的价位,也是技术人员应有的基本功.

xf_5151 · 发表于 2014-2-19 23:10

syp24738839 发表于 2014-2-15 20:52

登录/注册后可看大图

能否加工K形图？我们是做汽车变速箱总成设计的，现再找合作的供应商。

可以加工K形，齿形齿向双圆弧也可以

1425769910 · 发表于 2014-2-28 21:44

顶一下冒头

阿懵 · 发表于 2014-3-5 09:56

本帖最后由阿懵于 2014-3-5 10:15 编辑

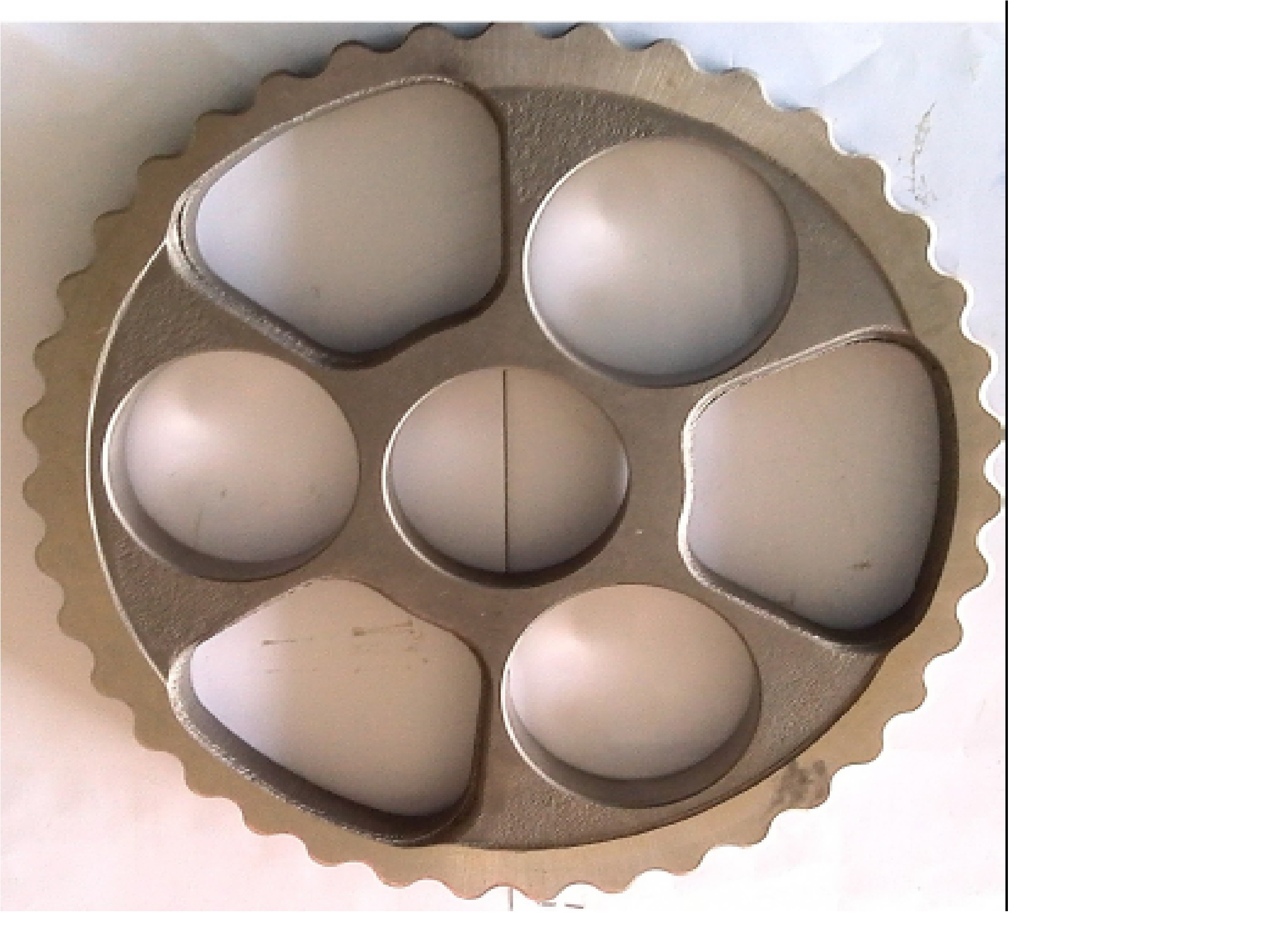

请问可以成型磨加工摆线曲线吗？ RV减速器摆线轮.jpg

lkxd · 发表于 2014-3-5 11:12

理论上可以，就是砂轮截形计算修整成齿槽形状，但是2012年我们买的一台秦川的，没有解决这个问题

lkxd · 发表于 2014-3-5 13:14

阿懵发表于 2014-3-5 09:56

登录/注册后可看大图

请问可以成型磨加工摆线曲线吗？

我已加您了！
