谢谢！请帮忙看一下这套减速装置！（微型马达）

城堡 · 发表于 2009-4-28 17:57

您需要登录才可以下载或查看，没有账号？注册

x

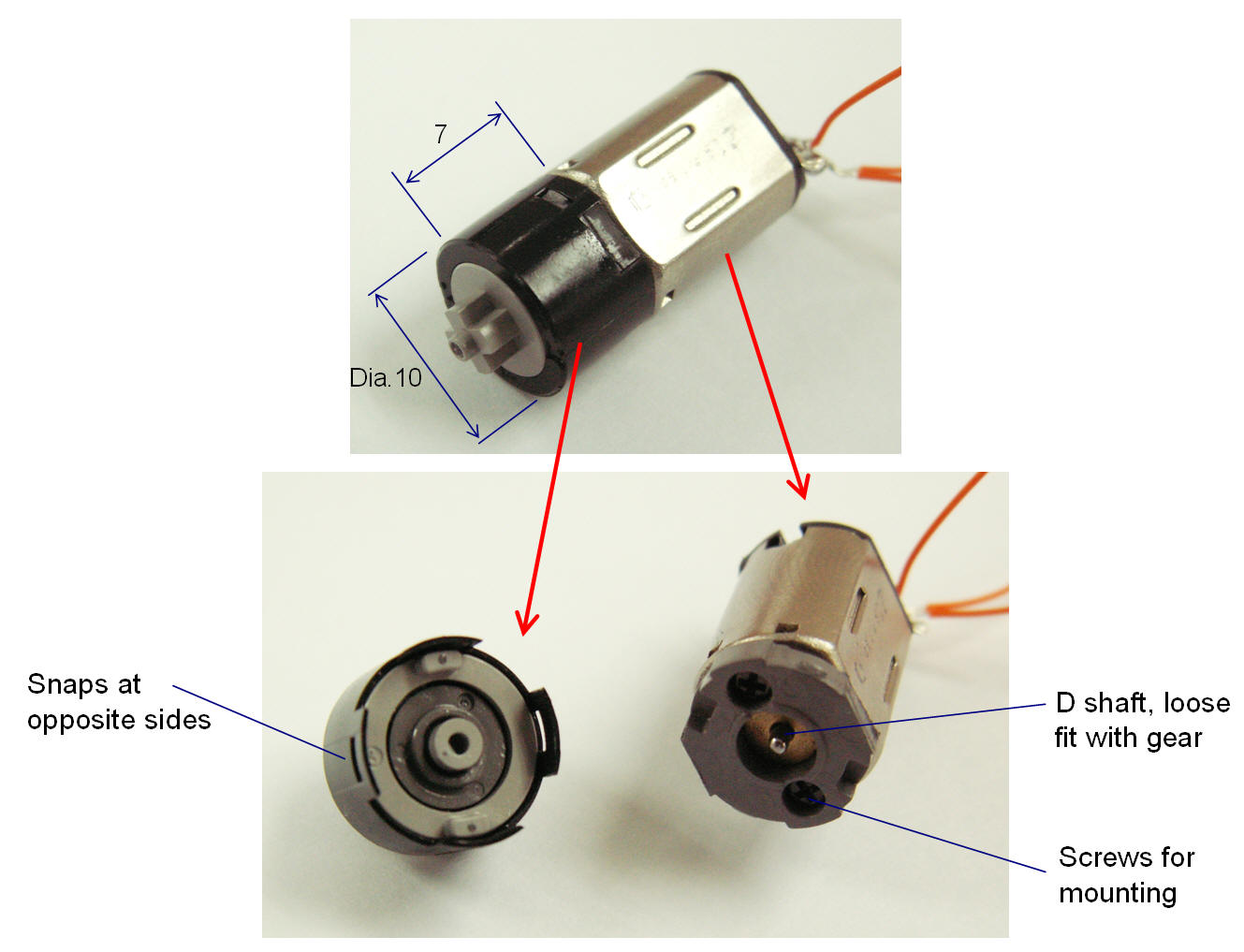

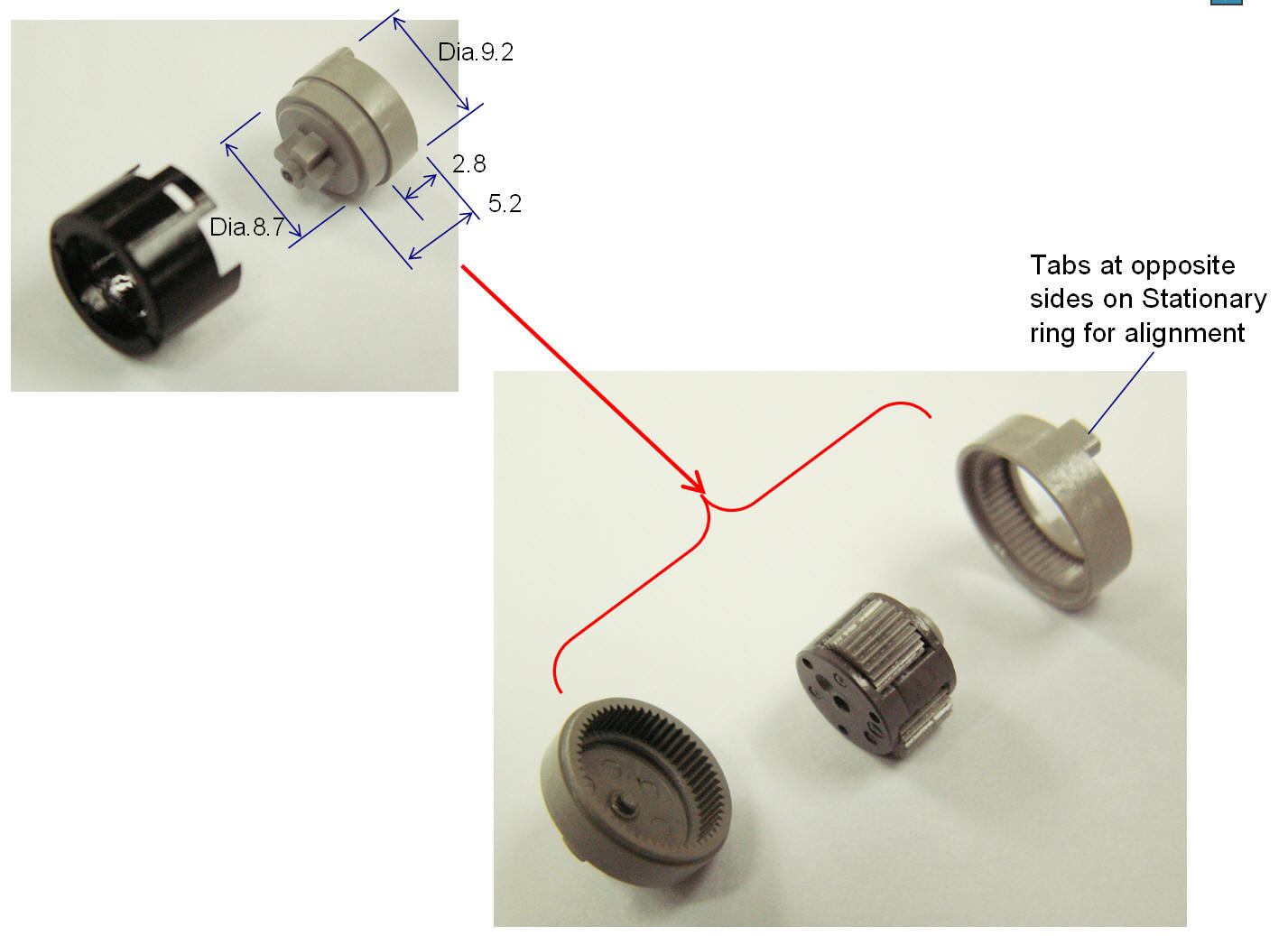

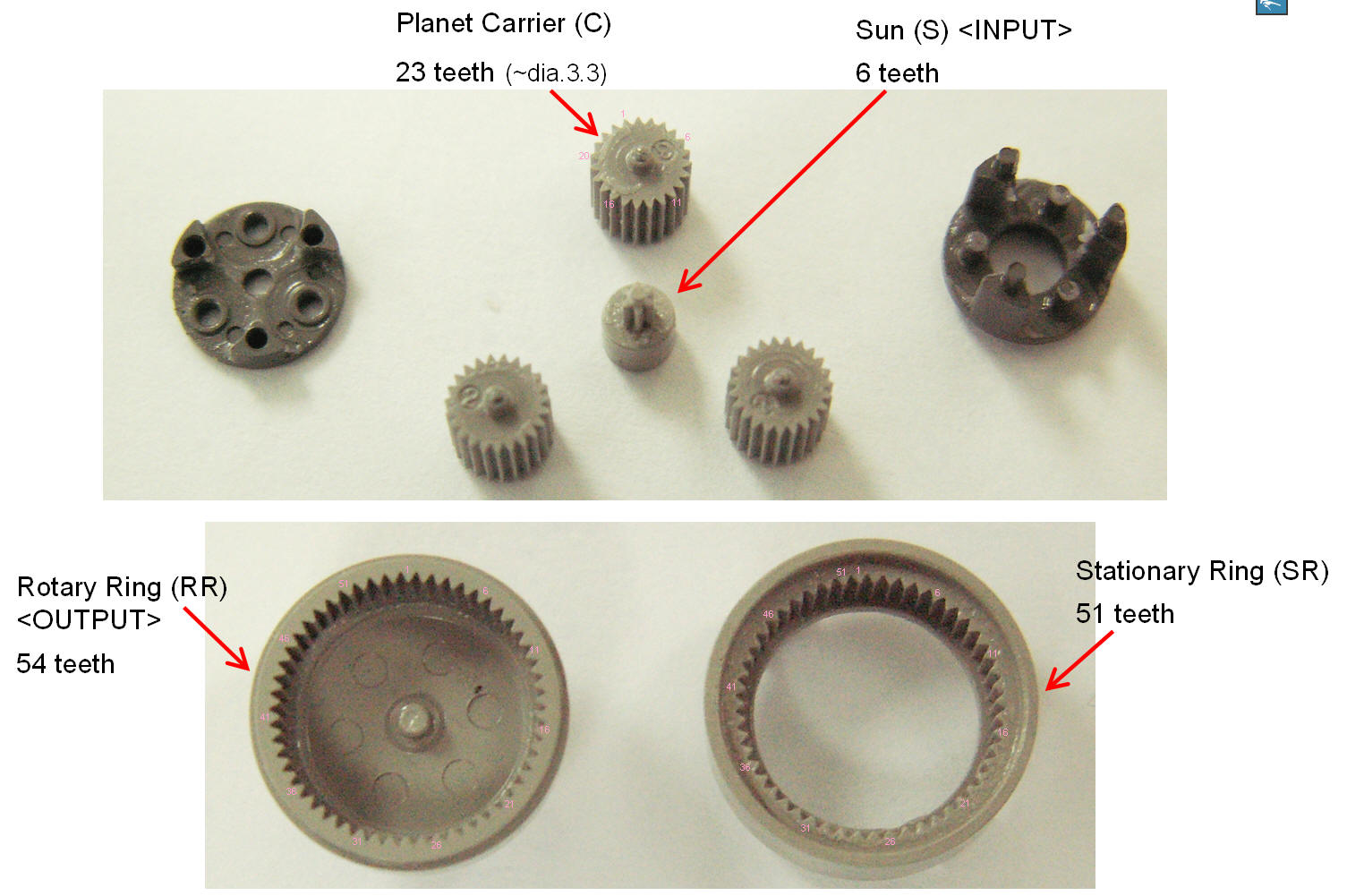

附图是微型马达的行星减速装置，可是有点特殊的地方：输出的54齿的轮子有什么作用？它和定轮能同时与行星轮配合吗？
设计时要重点考虑哪些地方？
谢谢了！

流得滑333 · 发表于 2009-4-29 00:06

第一次碰见,同时啮合,得多多学习

韦沃 · 发表于 2009-4-29 10:20

本帖最后由韦沃于 2009-4-29 10:24 编辑

我觉得这应该是NGWN（3Z（I））型行星传动

流得滑333 · 发表于 2009-4-29 15:21

本帖最后由流得滑333 于 2009-4-29 16:20 编辑

请问传动比是多少呀？

韦沃 · 发表于 2009-4-30 17:40

我昨天说错了,应该是NGWN(3Z(II))型行星行动.
a=6 b=51 e=54 c=23 速比为ib ae=1-ix ab/1-ix eb=[1-(-51/6)]/1-(51/54)=171

zhiping · 发表于 2009-5-5 19:20

我们公司有做这款产品，54齿是选择负变化，而定轮是51齿是正变化

fhwangbo · 发表于 2009-5-6 14:12

转速比应该是（51/6）*54/（54-51）=153
