求助：插内齿圈干涉

吕世祥 · 发表于 2012-4-3 10:52

您需要登录才可以下载或查看，没有账号？注册

x

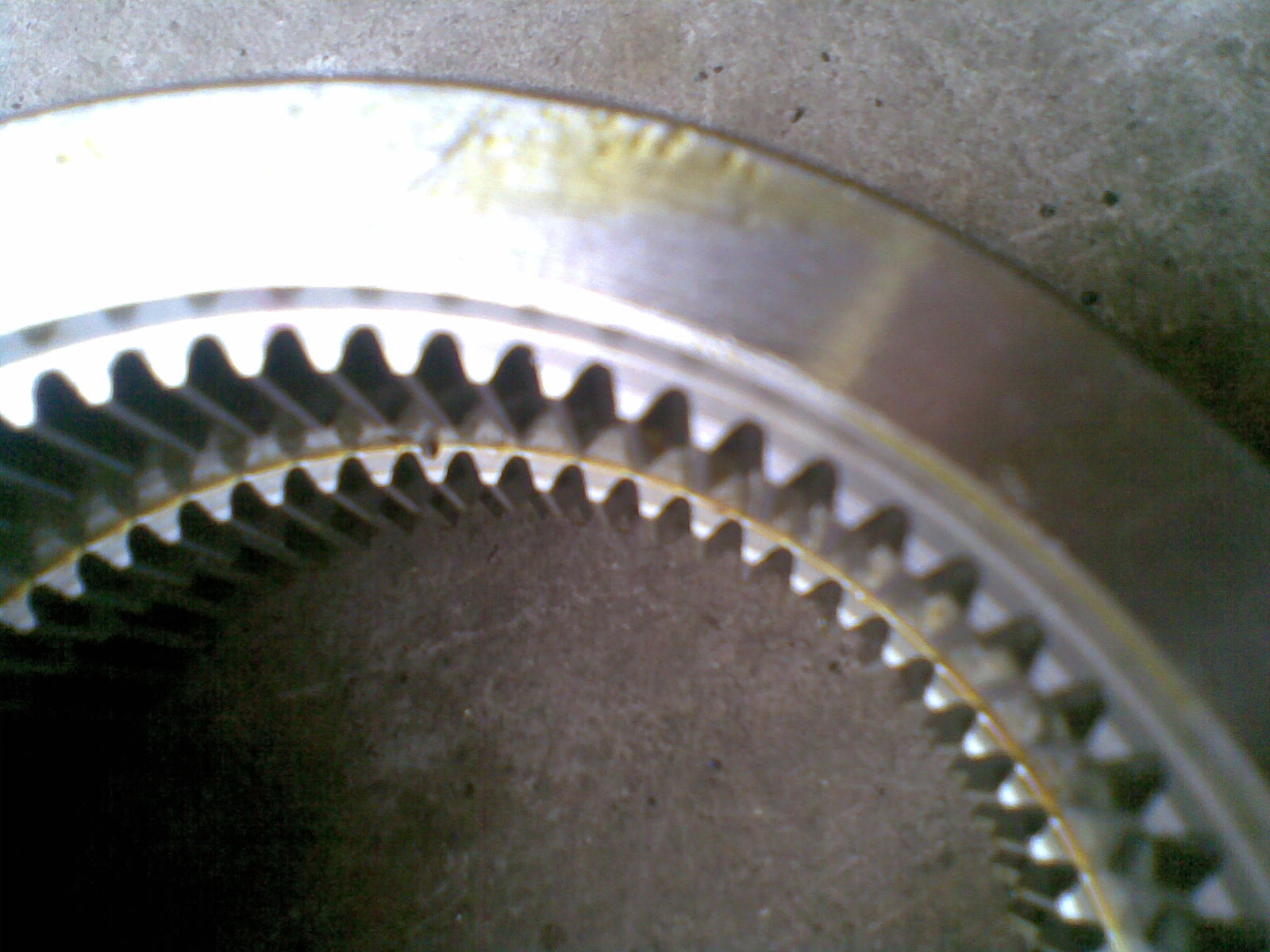

内齿轮参数：Mn=2 Z=73 ha=1 a=20 X=-0.2
插齿机YM5150，由于受工件高度和机床主轴的限制，我选择用分圆直径100的盘形插齿刀加工，齿顶有干涉，是什么原因？谢谢！

杨大侠 · 发表于 2012-4-3 11:33

插内齿的插齿刀参数要进行校验的，参照《机械设计手册，单行本》变位齿轮相关的章节进行校验。

吕世祥 · 发表于 2012-4-3 13:48

杨大侠发表于 2012-4-3 11:33

登录/注册后可看大图

插内齿的插齿刀参数要进行校验的，参照《机械设计手册，单行本》变位齿轮相关的章节进行校验。

谢谢关注！
我自己没有资料进行干涉验证，咨询了老师傅及刀具供应商，都说齿数差达到了23，应该是没问题的，烦请高手验证、解答！

天华齿轮 · 发表于 2012-4-3 14:17

插齿刀用小一点不就行了。

我心飞 · 发表于 2012-4-3 17:26

你最好把齿轮参数发刀具公司验算一下？？QQ1814155261

qazxsw · 发表于 2012-4-3 19:41

插齿刀改进一下就行了。

LXRRXL · 发表于 2012-4-7 19:44

不单是齿数差，还要考虑工件与插齿刀的变位系数（在压力角一定的情况下）
