变位圆柱直齿轮的计算

在北之大 · 发表于 2012-3-29 13:17

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

变位圆柱直齿轮的计算问题？大家给兄弟算算》谢谢
M1=3 Z1=21  压力角=20度
M2=3  Z2=49  压力角=20度
配合中心距 111mm

M3=3 Z3=26  压力角=20度
M4=3  Z4=52  压力角=20度
配合中心距 123mm

大家帮助我计算下这4个齿轮的详细参数。谢谢

hmz · 发表于 2012-3-29 14:26

自己去看书，搞明白了才是自己的。

在北之大 · 发表于 2012-3-30 11:19

手上资料少呀

gdd · 发表于 2012-3-30 13:00

M1=3 Z1=21  压力角=20度  x=1.25
M2=3  Z2=49  压力角=20度 x=1.1
配合中心距 111mm

M3=3 Z3=26  压力角=20度 x=1.23
M4=3  Z4=52  压力角=20度    x=1.1
配合中心距 123mm

pc12000 · 发表于 2012-4-2 20:40

用軟體不是很困難...

在北之大 · 发表于 2012-4-3 10:55

pc12000 发表于 2012-4-2 20:40

登录/注册后可看大图

用軟體不是很困難...

兄弟给介绍个软件吧，谢谢

在北之大 · 发表于 2012-4-3 10:57

gdd 发表于 2012-3-30 13:00

登录/注册后可看大图

M1=3 Z1=21 压力角=20度 x=1.25
M2=3 Z2=49 压力角=20度 x=1.1
配合中心距 111mm

兄弟用什么软件计算的，给我介绍下，谢谢

xuhaicai · 发表于 2012-4-3 13:56

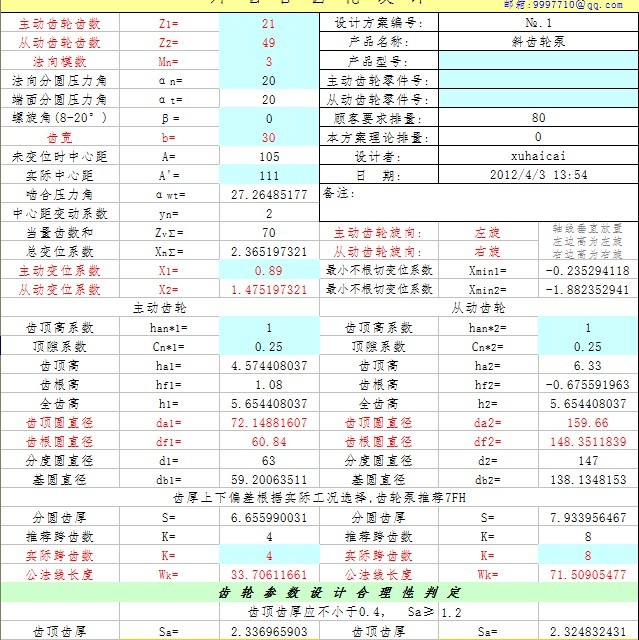

仅供参考。。。。。

pc12000 · 发表于 2012-4-3 18:50

論壇內就有人提供軟體下載

qdtruck · 发表于 2012-4-3 19:29

总变位系数都在2.3左右，取的蛮大的。不过几何尺寸是没有问题的。
