求助变位的行星齿轮，计算出来的两侧齿顶圆和节圆不相等，该怎么处理呢

海外

求助变位的行星齿轮，计算出来的两侧齿顶圆和节圆不相等，该怎么处理呢

niuershiye

将具体参数写下来，给你参谋一下 ！

海外

niuershiye 发表于 2012-3-27 09:00


登录/注册后可看大图

将具体参数写下来，给你参谋一下 ！

表三、一级行星齿轮传动参数表
序号        参数        符号        太阳轮                  行星轮                                     内齿圈                   备注
1         材料                20CrMnTi(渗碳退火)                20CrMnTi(渗碳退火)                38CrMoLIA                不等角变位
2         精度等级        Q        7                    7                                                      7
3         齿数        z        19                    22                                                     65
4         模数        m        5                    5                                                     5
5         分度圆直径        d        95.00                                110.00                      325.00
6         啮合角                        25.82                                  19.25
7         变位前中心距        a                102.50                 107.50
8         变位后中心距        a'                107.00                 107.00
9         总变位系数        x’                1.03                -0.1
10         变为系数        x        0.570                 0.460                                                       0.360
11         节圆直径        d'        99.17                 114.83         109.49                                   323.49
12         齿顶圆直径        da        109.39                 123.30         124.62                          318.60
13         齿根圆直径        df        88.20                 102.11         102.11                            341.12
14         齿宽        b        95

niuershiye

由于太阳--行星 的总变位系数 与 行星--内齿圈的总变位 不同，
造成行星轮有两个数值，为了保证顶隙 ， 一般按照较小那个da(行星的）
我们就是按照这个原则取值的。

niuershiye

海外 发表于 2012-3-28 08:19


登录/注册后可看大图

表三、一级行星齿轮传动参数表
序号        参数        符号        太阳轮                  行星轮                                     内齿圈 ...

楼上给你答复了 ，要你具体参数就是为了答复你的 ，有点不妥的是 基本齿廓选择了小模数的， 造成 df 有些不符。

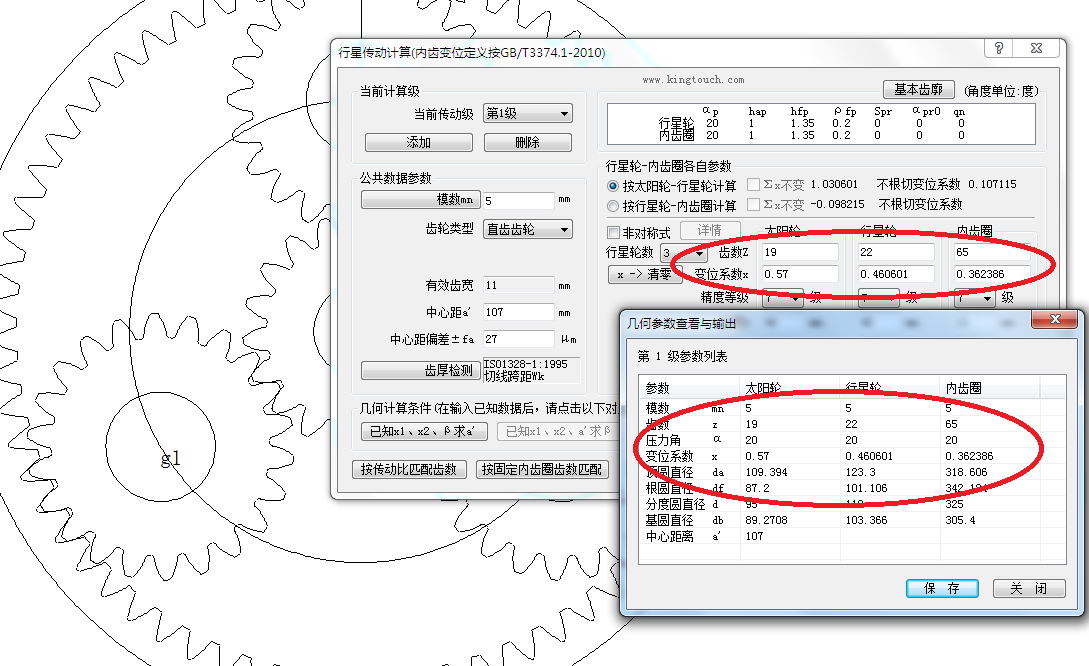

下图改编为标准参数 。

海外

niuershiye 发表于 2012-3-28 09:21


登录/注册后可看大图

由于太阳--行星 的总变位系数 与 行星--内齿圈的总变位 不同，
造成行星轮有两个数值，为了保证顶隙 ， 一 ...

恩，多谢版主的无私帮助，万分感谢了，以后有不懂得还要多多请教

海外

niuershiye 发表于 2012-3-28 09:21


登录/注册后可看大图

由于太阳--行星 的总变位系数 与 行星--内齿圈的总变位 不同，
造成行星轮有两个数值，为了保证顶隙 ， 一 ...

我是个新手，能问一下您用的这是什么软件么
