日本大阪精密双齿面齿轮啮合试验机

adyi004007

GTR系列

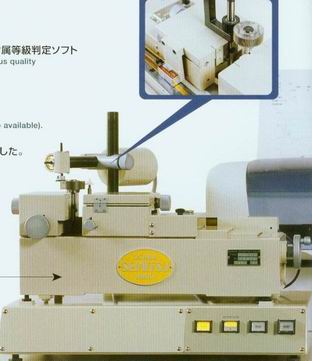

2齿面 齿轮啮合试验机
可短时间测量齿轮的综合精度[2齿面 齿轮啮合试验机]是各行各业的必备品。
大阪精密机械的2齿面 齿轮啮合试验机[GTR]系列，对应从小模数用的小型至中型的齿轮精度测量。
在综合啮合误差、齿合、打痕的有无、偏心、齿隙等多样化种类的测量上发挥大的威力。
特别准备的特殊附属品使所有齿轮测量成为可能，在精度和使用便捷上得到国内外客户的好评。

根据线性比例尺方法
实现了更高精度的数据分析。
主要特征
☆ISO、JIS、AGMA等的品质规格对应的附属等级判定软件
☆由电脑保存测量数据
☆Windows系统对应（可英语对应）
☆通过线性比例尺实现中心间距离的设定
   使测试半径的测量、显示功能成为可能
☆园波形等多种多样的输出形式
☆可以测量各种形状的特殊附属品

齿轮啮合误差测量结果                                                     ☆条件例
☆记录线图表示                                                                   齿轮名                OSK TEST GEAR
                                             注释                                          R
                                                                                            PIECE编号                                0
                                                                                            偏心量                            47.0μm
                                                                                            尺寸补正                           1.2μm
                                                                                            1齿面啮合等级             5JGMAS-S
                                                                                            全啮合等级                   5JGMAS-S
                                                                                            1齿面啮合误差                 50.2μm
                                                                                            全啮合误差                     76.40μm
☆圆形线图表示


规格
测量最小模数：      m0.2
适用齿轮（标准）  开孔直齿
              （选配）  带轴直齿   伞齿轮  轴交叉齿轮  蜗轮  蜗杆
主机重量                36kg

分析内容
1齿面啮合误差
全啮合误差
园图像显示
偏芯成分的消除数据
输入容许值合格与否判定
JGMA·AGMA·新JIS·ISO的等级判定

GTR-25  中心距离（特25~）105~250mm
               测量项目：2齿面啮合误差
                                                              适用测量（标）：直·斜齿
                                                                             （特殊）：伞齿轮   蜗轮  蜗杆  内齿
                                                              中心间距离：105~250mm   25~170mm   70~215mm
                                                              测量压力：-1~0~+2.5kg
                                                              驱动（主轴马达驱动）：0.5~0.9r.p.m
                                                              电源：AC100V 50/60Hz 1KVA
                                                              主机尺寸：925×456×472mm
                                                              重量：300kg

GTR-40  中心距离 （特30~） 110~400mm
                 测量项目：2齿面啮合误差
                                                                适用测量（标）：直·斜齿
                                                                             （特殊）：伞齿轮   蜗轮  蜗杆  内齿
                                                                中心间距离：110~400mm   30~320mm   75~365mm
                                                                测量压力：-1~0~+2.5kg
                                                                驱动（主轴马达驱动）：0.5~0.9r.p.m
                                                                电源：AC100V 50/60Hz 1KVA
                                                                主机尺寸：1010×540×460mm
                                                                重量：450kg

GTR-30  中心距离 （特38~） 58~300mm
                测量项目：2齿面啮合误差
                                                               适用测量（标）：直·斜齿
                                                               中心间距离：标准中心轴使用时：58~300mm
                                                                                    特殊中心轴使用时：38~300mm
                                                               测量压力：0~+2.5kg
                                                               驱动（主轴马达驱动）：6r.p.m
                                                               电源：AC100V 50/60Hz 1KVA
                                                               主机尺寸：830×325×360mm
                                                               重量：120kg

特别附属品
带轴直齿轮装置
                       关联尺寸图
带轴直齿轮装置（大型）
                       关联尺寸图
伞齿轮装置                                          关联尺寸图
测量原理
                       像左图一样，测量对象的齿轮和标准齿轮无齿隙（间隙）强制安装回转，根据齿轮
                                                                      的各种的误差，使双方中心距离变动。根据动作状态读取这个变动量，使用配置
                                                                      的电脑进行解析，与各规格的容许值进行比较，这就是GTR系列机的测量原理。
                                                                      主要是应对国际规格（ISO）、日本工业规格（JIS）、美国齿轮工业协会（
                                                                      AGMA）等。
轴交叉齿轮装置
                       关联尺寸图
コ字型治具
                       关联尺寸图
PC装置
                       可以更换以前的机型GTR-4型上的PC装置内配置的记录计，把它更换为
                                                                      现在的打印方式。

标准齿轮


代理商联系方式：微科帝（上海）国际贸易有限公司  13817603175  陈  chen004@ykt.com.cn

adyi004007

自己顶一下

adyi004007

代理商联系方式：微科帝（上海）国际贸易有限公司  13817603175  陈  chen004@ykt.com.cn

mrmrw

这台双啮仪是珠三角很多小企业使用的量具！但是问题也不少！
（1）对JGMA标准支持的还行，但是对于ISO、DIN等标准支持的不是很好！
（2）此仪器推荐出来的用直齿轮啮合斜齿轮做啮合测试的方法是不太恰当的，——推广此法是由前提的，不能忽悠不懂的人！
（3）对于测试压力问题，与JIS标准不同，仪器提供的最大测试压力200gf≈2N！
（4）对于测量时的运转，需要手工限定测量的转数和采样点，这一点操作有点复杂，且利于使用者造假——出假报告！
***************
总体评价：价格有点贵，实际使用还行！其实国产的某些品牌也可以实现！

网无心

,学习了

adyi004007

mrmrw 发表于 2012-12-3 08:54


登录/注册后可看大图

这台双啮仪是珠三角很多小企业使用的量具！但是问题也不少！
（1）对JGMA标准支持的还行，但是对于ISO、DI ...

测量斜齿轮必须使用斜齿标齿进行啮合测量。厂家并没有推荐使用直齿进行斜齿测试。不知道您是从哪里听来的？
压力设定，齿宽1mm的为40g压力   塑胶齿轮最大压力设定为200g。

mrmrw

adyi004007 发表于 2012-12-18 14:22


登录/注册后可看大图

测量斜齿轮必须使用斜齿标齿进行啮合测量。厂家并没有推荐使用直齿进行斜齿测试。不知道您是从哪里听来的 ...

（1）关于斜齿轮的测量，是大阪精机的推销商都这么说的！
  另外，这个双啮仪不是有一个分度圆盘（附件），如果厂家不推广，那还有必要做这个附件吗？？
还有一点，就是关于蜗杆蜗轮与锥齿轮的双啮测试，不是也在使用这个附件吗？？广告上不是都这么说的吗？
（2）对于测试压力的问题，估计你都没有搞清楚！！
您知道那个标准规定的“齿宽1mm的为40g压力”？？？
对于塑料齿轮为什么也说“最大压力设定为200g”？？
依据是什么那？？
请解释标准和仪器两项！

yuwazn06

其实各个厂家的设备都有优缺点：
大阪相对TTI来说、较简易些、自动化与精度也是不如TTI、例如齿距测量、驱动部对精度的影响等！
但价格相对是便宜。
塑胶齿轮的测定压力、其实每一种材料相对的强度是不一样、测量的标准是用家或与客户取得共识才可。
测试压力的设定、大阪的是可调控性就要好很多！

adyi004007
