外啮合变位圆柱齿轮传动设计计算(已验证)

lylczk · 发表于 2012-3-20 10:42

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 lylczk 于 2012-3-20 10:42 编辑

外啮合圆柱齿轮传动设计计算(已验证).xls (720 KB, 下载次数: 2198)

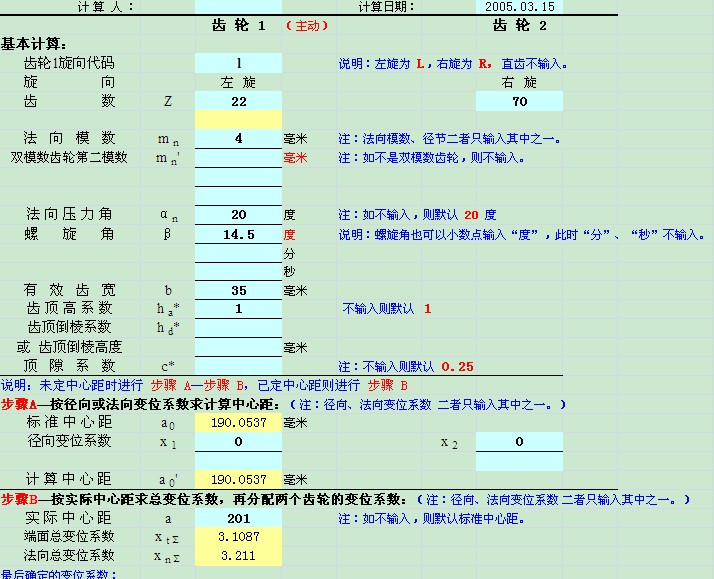

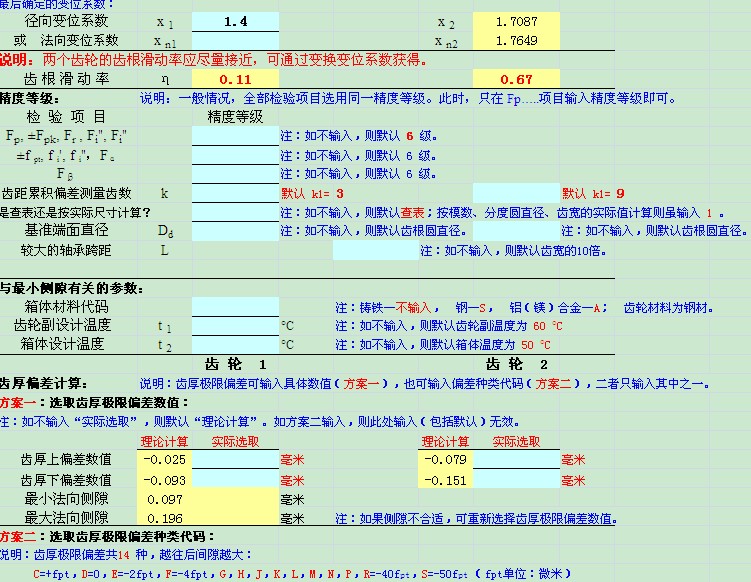

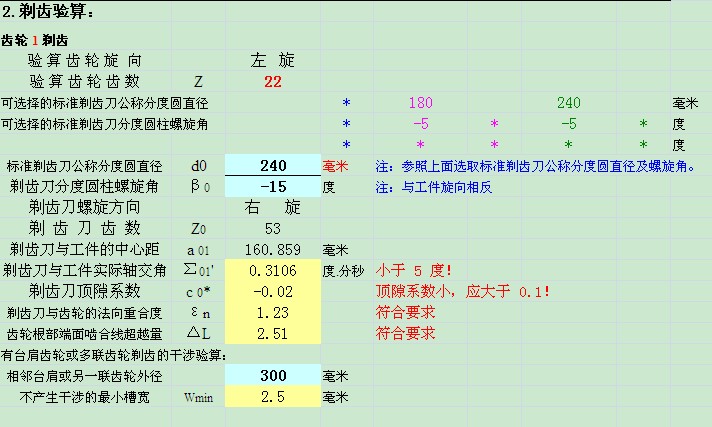

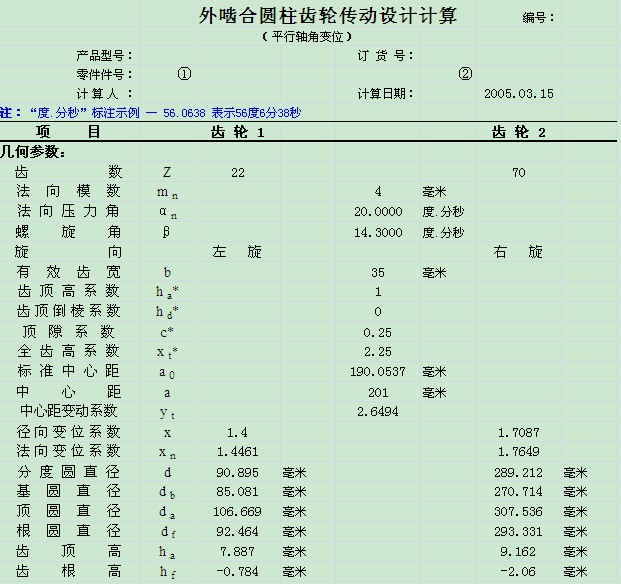

刚刚得到一个《外啮合圆柱齿轮传动设计计算小程序》，已经过验证，计算的内容非常丰富，项目也很齐全，个人觉得比较好用，现拿出来和大家分享，如使用下来觉得不错别忘了顶贴，同时希望大家也积极交流，使齿轮论坛真正能成为我们工作上的好帮手！以下是截图：

lylczk · 发表于 2012-3-20 10:43

好贴啊，顶起来，别沉了，沙发先坐

a37892113 · 发表于 2012-3-20 15:41

先下载来留着！

爱有天意 · 发表于 2012-3-20 16:45

下载下来看看

liuguangro · 发表于 2012-3-20 18:40

下载下来看看

lori · 发表于 2012-3-20 18:42

不错！！

周四状 · 发表于 2012-3-20 19:52

不错！！谢谢！！

freak · 发表于 2012-3-21 19:11

先谢谢lz的共享精神，验算了下，已经发现了点问题：
1、齿轮2的公法线上下偏差计算值有问题，按88版的算，就按图片里给的mn=4，z=70，β=14.3，齿轮2的FR=0.04,计算出的齿轮2的上下偏差应该是-0.0925，-0.1555，
2、法向齿隙好像有问题的

鑫盛齿轮公司 · 发表于 2012-3-22 07:40

共同学习、相互交流

hysusan · 发表于 2012-3-26 10:24

学习中谢谢分享
