滚齿问题分析

圆柱齿轮 · 发表于 2012-3-19 22:33

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

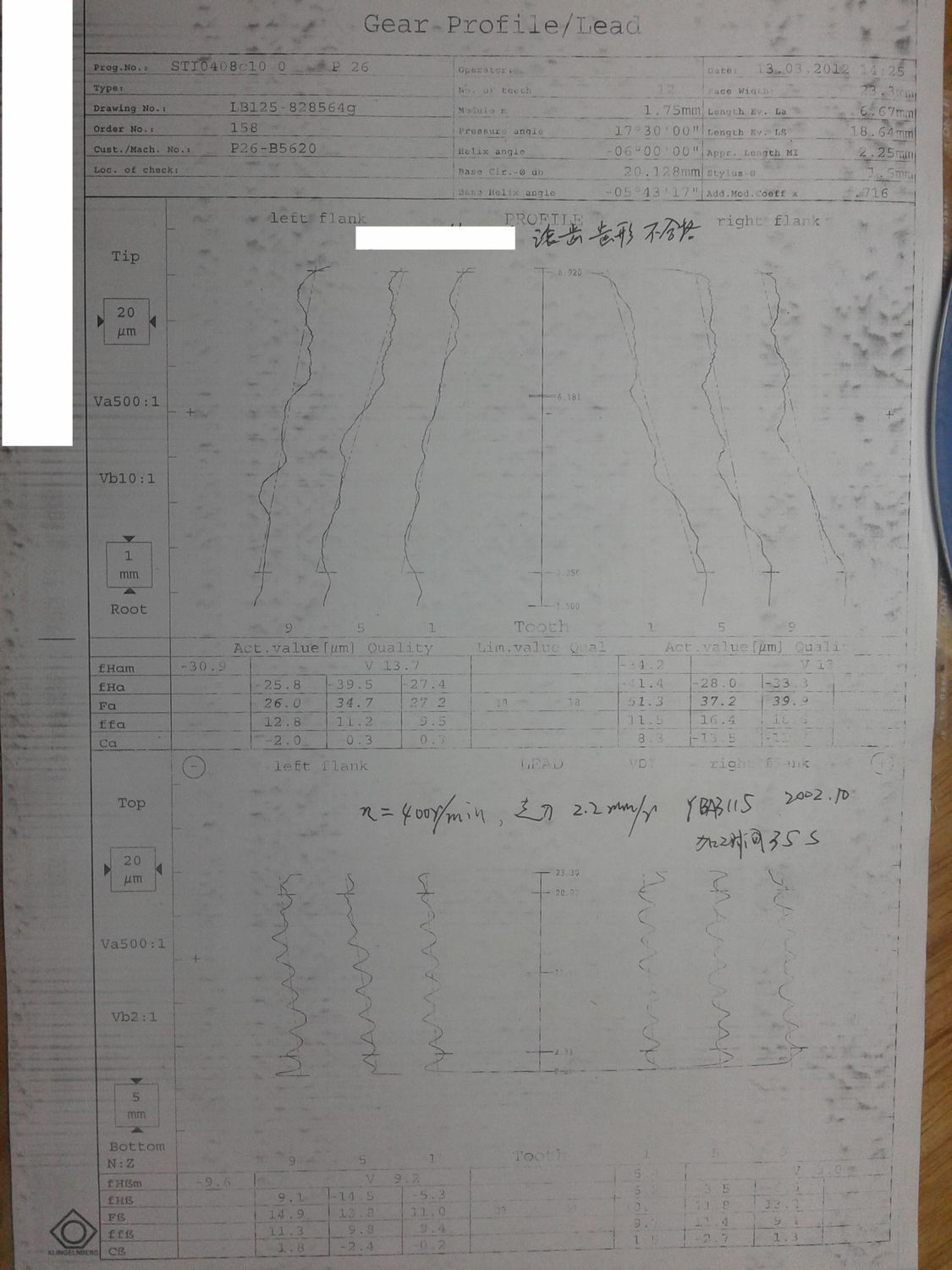

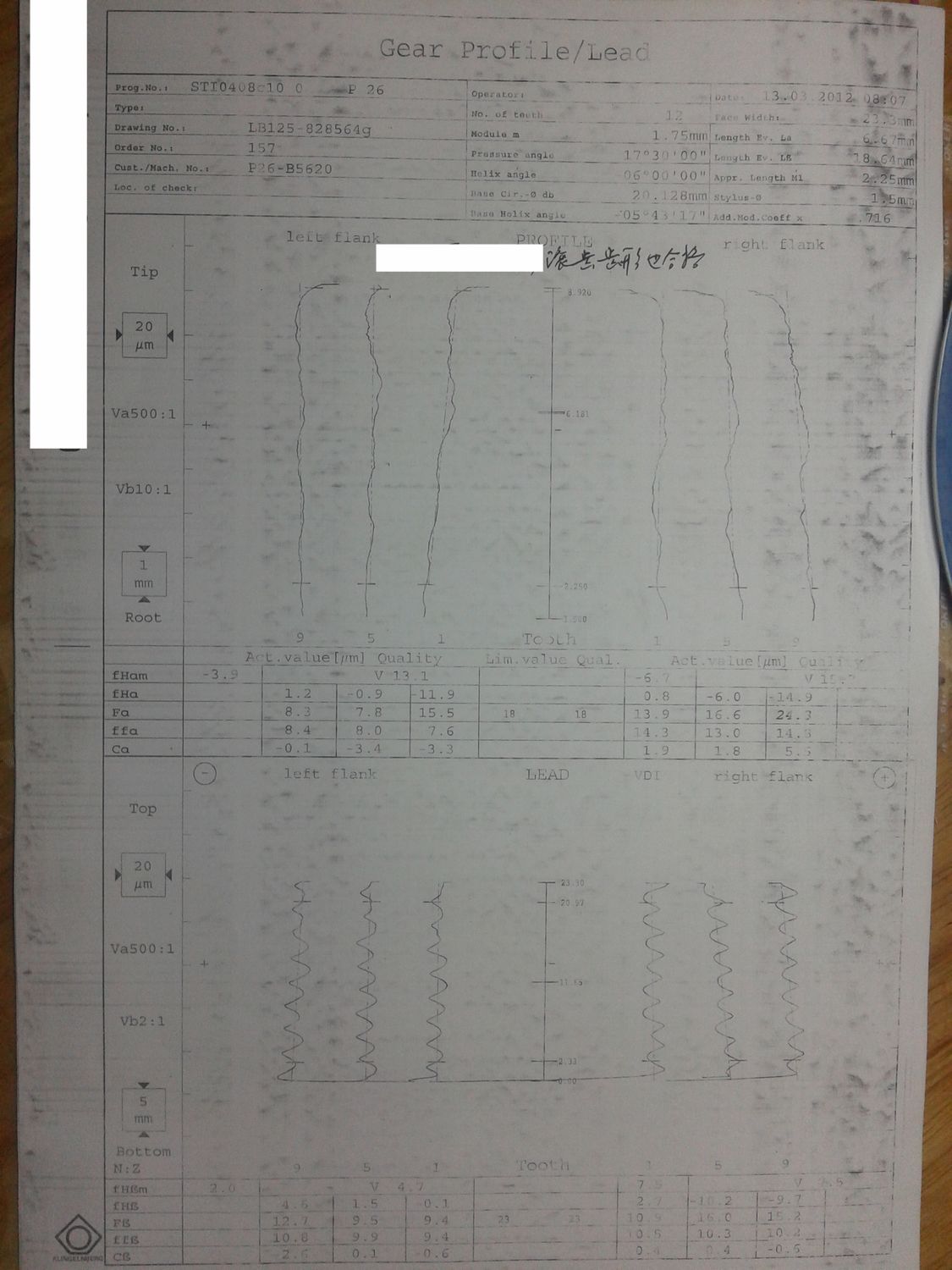

各位高人，生产中遇到一个问题。滚刀计量合格，见滚刀的检测报告。但滚出来的产品，齿形严重超差（主要是压力角的角度误差超差严重），见滚齿检测报告。马上换上另一家工具厂的滚刀，滚齿齿形合格。两家滚刀的设计是一模一样的。齿轮参数为m1.75,Z12,α17.5,β6LH。两个不同厂家的滚刀用在同一台重机的YBA3115上，转速400，轴向进给2.2mm/r.请各位TX分析，这是怎么回事？换其它滚刀后的滚齿合格报告.jpg

lgq_hmily · 发表于 2012-3-20 09:00

滚刀前脚和后脚误差

圆柱齿轮 · 发表于 2012-3-21 15:18

怎么没有高人发表指导意见哟！！

fengyouliang · 发表于 2012-3-23 22:37

制造问题

pengjianyu · 发表于 2012-3-23 23:27

加工问题

纪永君 · 发表于 2012-3-24 07:13

是否能将两种滚刀的检验报告贴出来

870979012 · 发表于 2012-3-24 09:40

应该是加工问题

xlbing77136 · 发表于 2012-3-24 12:24

滚刀修磨问题，修磨后检查下前角

圆柱齿轮 · 发表于 2012-3-25 21:32

滚刀修磨是没有问题的，上面的检测报告已有前角的检测结果。两种滚刀的齿形检测结果都是差不多的。唉，搞了10几年齿轮，第一次遇到这种情况，不知道问题出在哪里？特别说明，两种滚刀都是进口品牌的，制造精度是没得说的，可就是找不到出现这种问题的原因！！

LXRRXL · 发表于 2012-3-29 19:12

不知滚刀是几头的。
在加工较高硬度的少齿数齿轮时滚刀螺旋角较大时滚刀的刃口锋利度对齿形的实际影响非常大！！！
