求高人指点KISSSOFT如何设计行星齿轮，简单指点即可，万分感激。

dyzch · 发表于 2012-3-16 20:33

您需要登录才可以下载或查看，没有账号？注册

x

想用KISSSOFT做行星齿轮设计，现在已知传动比，各轮齿数，输入扭矩，转速，功率，求，如何用kisssoft确定齿轮模数，如何校验载荷强度，高人指点啊，要是有图就更好了，万分感激。

damon · 发表于 2012-3-17 13:57

我不知道，但顶起来，等待高手

ly_lzy · 发表于 2012-3-24 11:25

看样子英文不大好啊

dyzch · 发表于 2012-3-26 13:30

ly_lzy 发表于 2012-3-24 11:25

登录/注册后可看大图

看样子英文不大好啊

确实是不怎么好，就过了六级，机械方面的专业英语没有学习过，我感觉这个不是最主要的因素，最主要的是这种软件的设计思路，希望有一套完整的事例，您有吗？或者能帮我花点儿时间做一个吗？那就太感谢了。

ly_lzy · 发表于 2012-3-26 14:30

dyzch 发表于 2012-3-26 13:30

登录/注册后可看大图

确实是不怎么好，就过了六级，机械方面的专业英语没有学习过，我感觉这个不是最主要的因素，最主要的是这 ...

把你的参数传给我，我试试

dyzch · 发表于 2012-3-26 23:30

ly_lzy 发表于 2012-3-26 14:30

登录/注册后可看大图

把你的参数传给我，我试试

我只是想要一个模板类的教程，比如已知输入扭矩1000N*m，功率132kw，或者转速多少，要降速1.5的传动比，如何设计行星齿轮整体，包括最初的选定模数，齿数，行星轮个数，变位，修形等等。您随便填数据就行，只要把步骤告诉我就行，最好带截图的，有文字说明，谢谢了。

海外 · 发表于 2012-3-30 16:12

我也想要呢

xiangji100 · 发表于 2014-5-10 16:33

不知道楼主现在会了没，我也有同样的问题，如果你已经会了，还请赐教。谢谢！

longyaner521 · 发表于 2014-5-10 20:26

本帖最后由 longyaner521 于 2014-5-10 20:29 编辑

xiangji100 发表于 2014-5-10 16:33

登录/注册后可看大图

不知道楼主现在会了没，我也有同样的问题，如果你已经会了，还请赐教。谢谢！

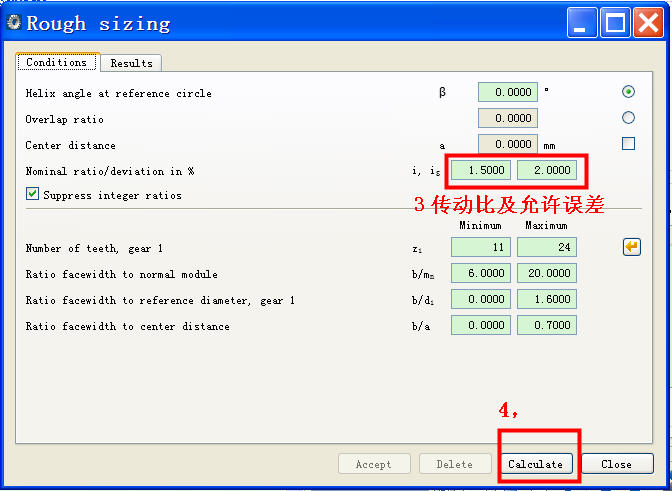

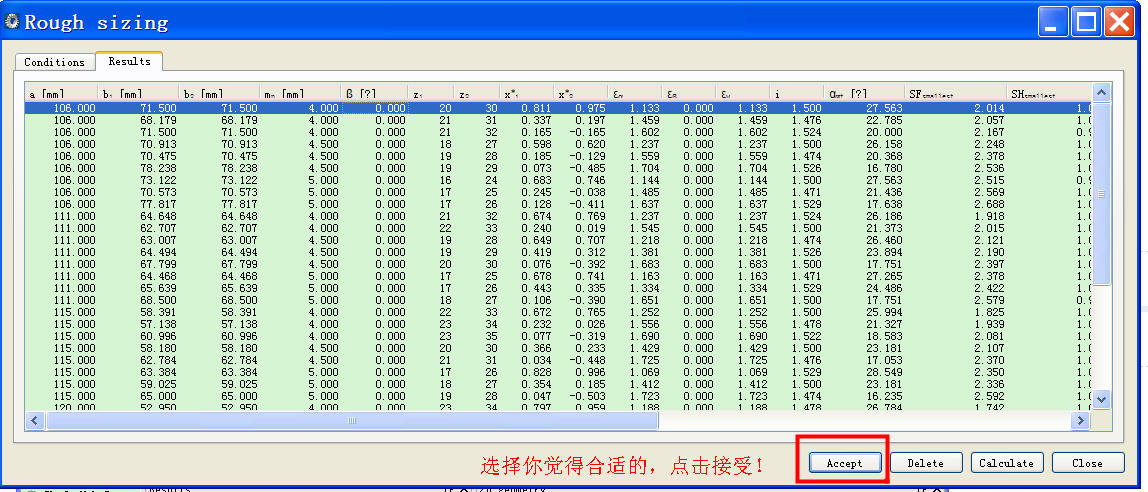

刚看错了，做的是齿轮副啮合的，行星轮传动和他大概是一样的，这个是粗选型，后面还有精确选型！

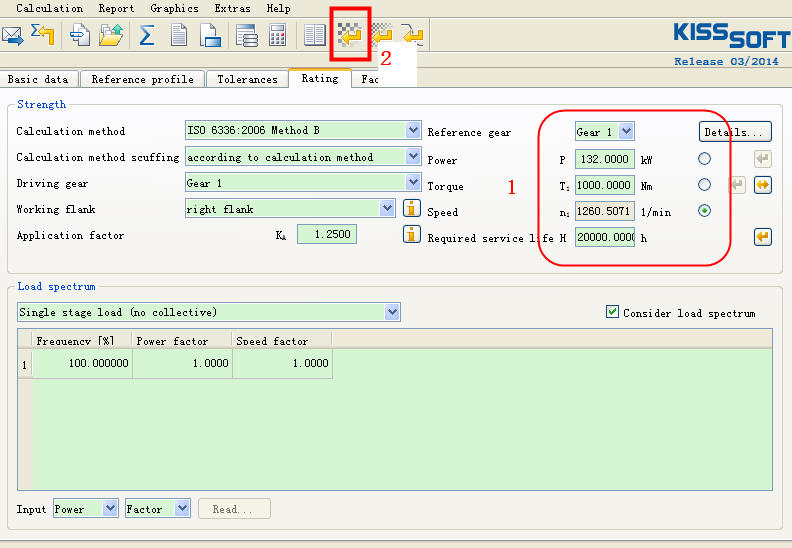

就是第一张图步骤2右边的图标！希望对你有用！

sdh0516 · 发表于 2021-8-23 09:34

帮忙发一下我邮箱897473874.qq.com,谢谢
