Solidworks画压力角为28度的齿轮是否正确？

wanghuang117 · 发表于 2012-3-12 21:10

您需要登录才可以下载或查看，没有账号？注册

x

附件为齿轮参数及slprt档案，请大侠们看看画的是否正确？用GearTrax2011画的！

青云独步 · 发表于 2012-3-12 23:10

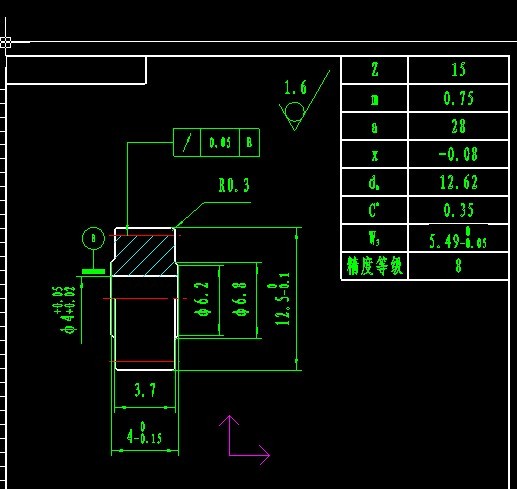

做出来的造型和图纸不太一致，这个齿轮是CAXA画的吧？参数表内容很少啊，缺少检验项目呢，还有跳动标的位置不对。

wanghuang117 · 发表于 2012-3-13 20:37

青云独步发表于 2012-3-12 23:10

登录/注册后可看大图

做出来的造型和图纸不太一致，这个齿轮是CAXA画的吧？参数表内容很少啊，缺少检验项目呢，还有跳动标的位置 ...

请大侠指出缺哪些参数？齿轮三维是Solidworks画的，跳动是标在分度圆上的，有什么问题吗？一般怎么标？

wanghuang117 · 发表于 2012-3-27 16:20

怎么没人回复！
