求助：如何根据齿轮变位系数及中心距求出齿轮侧隙

luomo226 · 发表于 2009-4-24 20:01

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 luomo226 于 2010-11-13 19:22 编辑

各位前辈，齿轮参数中的中心距一定的情况下，侧隙同变位系数应该是对应的，我计算不出来，哪位知道是个什么公式啊、？
谢谢

hucl45 · 发表于 2009-4-25 18:19

变位系数是根据中心矩来计算的,有高度变位和角度变位之分,侧隙是根据齿轮精度来确定的,例如 ,精度等级 7 GJ GB10095-88,查标准中的G,J值,齿厚的上,下偏差就出来了,也就是侧隙就出来了.同样有公式把齿厚上下偏差,换算成公法线长度的上下偏差,和量棒间M 尺寸的上下偏差.

suifengdiy · 发表于 2009-4-25 22:16

变位系数是根据中心矩来计算的,有高度变位和角度变位之分,侧隙是根据齿轮精度来确定的,例如 ,精度等级 7 GJ GB10095-88,查标准中的G,J值,齿厚的上,下偏差就出来了,也就是侧隙就出来了.同样有公式把齿厚上下偏差,换算 ...
hucl45 发表于 2009-4-25 18:19

登录/注册后可看大图

有公式吗?

luomo226 · 发表于 2009-4-26 07:21

我在河北工业大学的校园网上看到过遗篇论文，当中有这个公式，但一直倒不出来，而且和我的齿轮对不上。

tgw5667 · 发表于 2009-4-28 15:42

一对齿轮的变位系数是在设计时确定的，由它定出齿轮的名义齿厚，一般是公法线的名义长度，这个尺寸是无间隙啮合，再根椐使用要求，定齿厚减薄量，而不是改变变位系数！

luomo226 · 发表于 2010-10-1 07:40

我计算出来了，中心距、变位系数同侧隙是一一对应的，呵呵。

我爱葵花 · 发表于 2010-10-6 10:21

luomo226，请问你怎样计算出来齿轮参数中的侧隙同变位系数应该是一一对应的，用的什么公司，这个问题也一直困扰着我，谢谢

luomo226 · 发表于 2010-10-6 17:05

回复 我爱葵花 的帖子

https://www.gearbbs.com/forum.php?mod=viewthread&tid=26659&extra=page%3D1

niuershiye · 发表于 2010-10-6 20:46

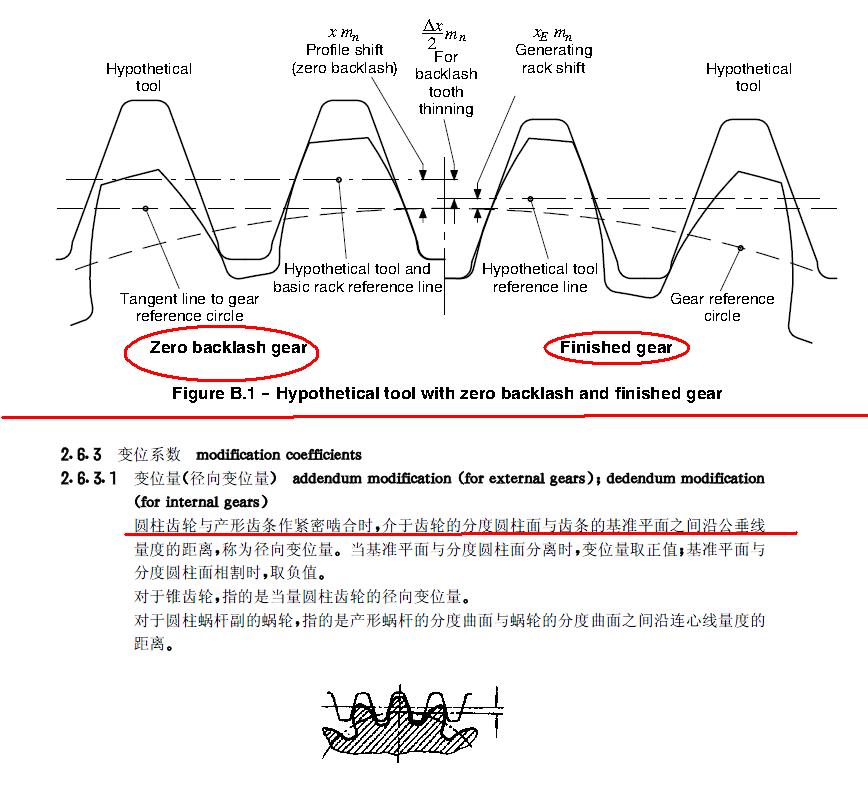

1》变位系数 x 是 “0” 侧隙的，因此变位系数x 本身与侧隙无关。
2》为了获得侧隙，在滚齿或插齿完成的齿轮，需要刀具一个附加进给，因此出现了一个新概念 XE .
获得侧隙，还可以磨齿、剃齿，就是所谓切向进给。

yanta82 · 发表于 2010-11-11 20:49

luomo226 发表于 2009-4-24 20:01

登录/注册后可看大图

各位前辈，齿轮参数中的侧隙同变位系数应该是一一对应的，我计算不出来，哪位知道是个什么公式啊、？
谢谢

严格的说侧隙同变位系数一点关系都没有.侧隙是由齿厚的减薄量或中心距的改变来得到的.变位系数是0.5的话,我可以得到0侧隙0.5侧隙,1侧隙.....不是吗?
