求教：kisssoft计算齿顶圆直径与手册公式计算值不同

freak · 发表于 2012-3-7 17:32

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

求教：为何用kisssoft计算渐开线变位圆柱直齿轮时，软件计算出的齿顶圆直径da与根据齿轮手册上的公式计算的da不同，好像都大不到1mm，而软件计算标准直齿轮时的da与手册公式计算值是吻合的，请同仁们帮忙解答！先谢谢了

longyaner521 · 发表于 2012-3-7 19:49

举个例子看看

wug1971 · 发表于 2012-3-8 12:34

是用2011版的吧？没考虑变位引起的齿顶降低系数。

freak · 发表于 2012-3-8 13:03

wug1971 发表于 2012-3-8 12:34

登录/注册后可看大图

是用2011版的吧？没考虑变位引起的齿顶降低系数。

厉害，确实是2011-03版的，你能详细给我说明下么，能给出证明最好，还有问题就是按你说的软件计算的不计变位引起的齿顶降，那它这样的齿顶圆直径不是错误的（根据手册）？请大哥详细给小弟讲解

freak · 发表于 2012-3-9 10:03

wug1971 发表于 2012-3-8 12:34

登录/注册后可看大图

是用2011版的吧？没考虑变位引起的齿顶降低系数。

我计算了下，软件确实是没有计算齿顶变动，那软件到底对不对呢？

bhy · 发表于 2012-3-17 22:21

软件里面有个中心距变动系数K 不知你设了没有

freak · 发表于 2012-3-19 08:10

bhy 发表于 2012-3-17 22:21

登录/注册后可看大图

软件里面有个中心距变动系数K 不知你设了没有

在哪里设置？请上图或指明，谢谢啊

weihai1028 · 发表于 2012-7-20 22:18

中心距变动系数K,在哪儿设置啊没有找到哦

freak · 发表于 2012-7-21 07:26

weihai1028 发表于 2012-7-20 22:18

登录/注册后可看大图

中心距变动系数K,在哪儿设置啊没有找到哦

中心距变动系数应该指的也是齿顶高变动系数，我以前问过了，好像是在geometry里的details里，你能看到k*mn，软件本身就默认了根据你的参数会考虑齿顶高变动系数，但前提是你的齿形参数比如（ha*，c*，roaf*是选取的，不能使手动输入的，如果是手动输入，即使是角度变位，软件计算结果也会把齿顶高变动系数设为0，与我们实际计算是不符合的

qdtruck · 发表于 2012-7-21 10:50

freak 发表于 2012-3-9 10:03

登录/注册后可看大图

我计算了下，软件确实是没有计算齿顶变动，那软件到底对不对呢？

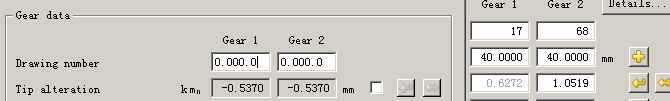

这不是齿顶高变动吗？
