求助1:30传动比行星齿轮NGW设计方案

157719607 · 发表于 2012-3-7 20:09

本帖最后由 157719607 于 2012-3-7 20:11 编辑

157719607 发表于 2012-3-7 14:53

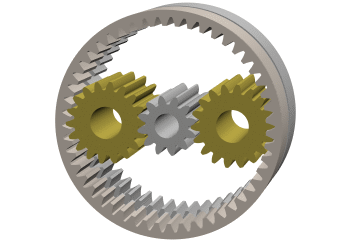

登录/注册后可看大图

重量越小越好额

130，模数选1.5吗？130好象有点大，做成三级齿轮的话长度会达到多少呢？不算输出端180可以接受。先谢谢了

157719607 · 发表于 2012-3-8 09:55

本帖最后由 157719607 于 2012-3-8 10:07 编辑

157719607 发表于 2012-3-7 20:09

登录/注册后可看大图

130，模数选1.5吗？130好象有点大，做成三级齿轮的话长度会达到多少呢？不算输出端180可以接受。先谢谢 ...

二级最小模数用多少能达到强度要求？

qdtruck · 发表于 2012-3-8 11:31

取决于材料和对安全的要求。

157719607 · 发表于 2012-3-8 12:08

qdtruck 发表于 2012-3-8 11:31

登录/注册后可看大图

取决于材料和对安全的要求。

行星齿轮及太阳轮用20CrMnTi,齿圈用40Cr,模数取1，2级可能会承受冲击，输入2.3kW，扭矩3.4，转速6500，模数取1可否？

minzi · 发表于 2012-3-8 12:41

请说明你电机的直径是多大？

157719607 · 发表于 2012-3-8 13:44

本帖最后由 157719607 于 2012-3-8 13:53 编辑

minzi 发表于 2012-3-8 12:41

登录/注册后可看大图

请说明你电机的直径是多大？

我用的不是电机额。。。用别的连接的，所以没办法说电机直径，我这个是用于手持工具上的一个行星齿轮箱

qdtruck · 发表于 2012-3-8 15:49

157719607 发表于 2012-3-8 12:08

登录/注册后可看大图

行星齿轮及太阳轮用20CrMnTi,齿圈用40Cr,模数取1，2级可能会承受冲击，输入2.3kW，扭矩3.4，转速6500，模 ...

加我QQ1554828628

woodee · 发表于 2012-3-8 16:55

建议考虑如下结构，直径应该最小：

登录/注册后可看大图

157719607 · 发表于 2012-3-8 17:33

woodee 发表于 2012-3-8 16:55

登录/注册后可看大图

建议考虑如下结构，直径应该最小：

这样尺寸能达到多少额

hyfjy · 发表于 2012-3-8 21:57

WOODEE先生的18楼作品创意极深，用的是类似3K机构，但在内齿轮及第二级行星轮上下了功夫，做成了几乎是一级的机构。难点是变位系数的选择，二个内齿圈的齿数相差不多，都与同一个行星轮啮合，让人耳目一新。
