大家帮帮我吧愁死我了。。。。。。。。。。

飞龙在天88866 · 发表于 2012-2-29 16:50

您需要登录才可以下载或查看，没有账号？注册

x

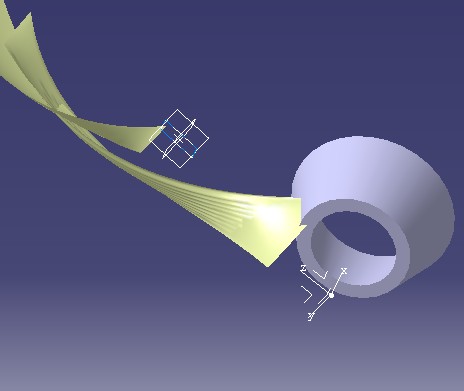

我的毕业题目是准双曲面螺旋伞齿轮CAD系统设计。我的小轮和齿面是下面样子的。怎么调整也调整不过来，被刀转角刀倾角啥的弄迷糊了。。。。。画齿培的时候用不用转角呀。我的咋就啮合不上那，小弟跪求帮忙

dacheng459 · 发表于 2012-2-29 16:53

齿面计算有问题吧

飞龙在天88866 · 发表于 2012-2-29 17:00

dacheng459 发表于 2012-2-29 16:53

登录/注册后可看大图

齿面计算有问题吧

数据都是齿轮手册上的，就是画齿轮的时候齿面是通过矩阵转换得到的。那么齿培怎么放置？齿培需要偏移和旋转吗？我的QQ516813927谢谢你了

nieshaowu · 发表于 2012-2-29 19:21

在旋转投影面规划齿面网格点，然后建立坐标对应关系，求解非线性方程组求解齿面点。齿面方程推导很重要，最重要的还是编写程序，有点复杂，慢慢来吧。。。

飞龙在天88866 · 发表于 2012-3-1 08:11

nieshaowu 发表于 2012-2-29 19:21

登录/注册后可看大图

在旋转投影面规划齿面网格点，然后建立坐标对应关系，求解非线性方程组求解齿面点。齿面方程推导很重要，最 ...

你加我QQ吧！帮助我一下谢谢啦

元朝 · 发表于 2012-3-1 09:07

刀倾刀转是调整接触区时小轮机床的调整部位。

飞龙在天88866 · 发表于 2012-3-1 10:41

元朝发表于 2012-3-1 09:07

登录/注册后可看大图

刀倾刀转是调整接触区时小轮机床的调整部位。

加我QQ吧5 16813927

飞龙在天88866 · 发表于 2012-3-1 13:47

顶顶顶

飞龙在天88866 · 发表于 2012-3-1 13:47

赶紧帮帮我呀顶

奈何米 · 发表于 2012-4-10 21:59

我没法用ug画出准双面齿轮，毕业设计也要用的
