关于弧齿扫琼法建模探讨

dacheng459 · 发表于 2012-2-26 10:09

您需要登录才可以下载或查看，没有账号？注册

x

本人研究弧齿建模已有一年之余，前期一直在关注于所谓的这种扫琼法，即将齿形线往背椎投影的方式建模，但除了网上的一些教程，找不到理论根据，也不知道这是哪位前辈发明的建模套路，有请给位高手能赐教，我是不是应该抛弃这种建模思路。

dacheng459 · 发表于 2012-2-26 10:13

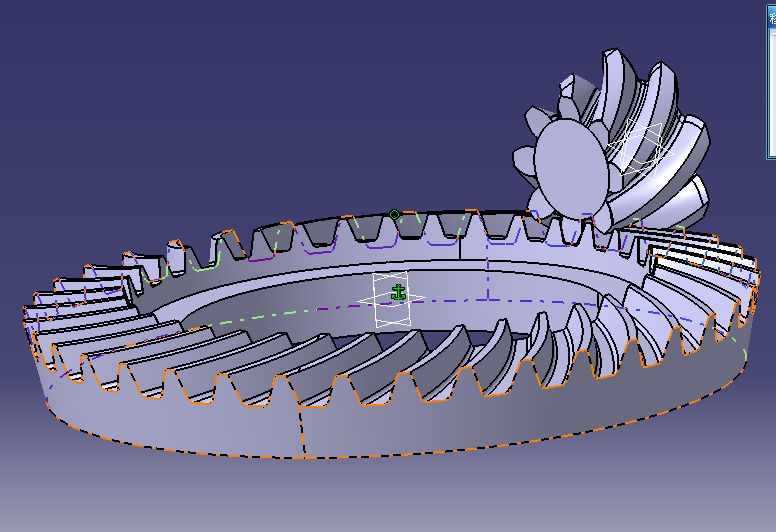

付一张形似的图（有干涉）

woodee · 发表于 2012-2-26 13:39

正确的方法应该是：
1. 以平顶齿轮和刀具回转面做出刀具齿轮数学模型；
2. 以刀具齿轮与被加工齿轮的共轭关系算出一个个共轭点或线；
3. 用点或线做出被加工齿面。

供参考。

dacheng459 · 发表于 2012-2-26 19:51

woodee 发表于 2012-2-26 13:39

登录/注册后可看大图

正确的方法应该是：
1. 以平顶齿轮和刀具回转面做出刀具齿轮数学模型；
2. 以刀具齿轮与被加工齿轮的共轭 ...

woodee先生的方法是不是建立加工刀具的矩阵，然后做空间坐标方程，获得齿面的方程，然后生成齿面的数据，这是不是费老的建模路子啊，感谢woodee先生的回复，另外我想问一句，这种扫琼法是不是错误的，它有没有它的一定理论依据？

dacheng459 · 发表于 2012-2-27 18:18

dacheng459 发表于 2012-2-26 19:51

登录/注册后可看大图

woodee先生的方法是不是建立加工刀具的矩阵，然后做空间坐标方程，获得齿面的方程，然后生成齿面的数据， ...

woodee先生觉得齿形线能靠这种投影的几何关系得到？这是不是意味着刀具的轨迹也是齿形线
